第 4 章 操作篇
4-9. 手动控制
170
4-9-1. 保养
打开本机护罩进行各种机械单元或传感器的调整，确认，定期检查等，为装置内部作业的开始做好准备。
装置内部作业完成后，将本机恢复为正常状态。
触摸[手动控制]画面子菜单面板中的[保养]，显示[保养]画面。
[保养]仅在用户级别为[MAINTENANCE（维护）]时，才会显示。
记号
名称
说明
(a)
贴片头待机位置 通过选择状态显示与贴片头的待机位置相关的信息。
当前位置：贴片头不动
装置的后方：装置将贴片头退避到单元内的后侧位置。
装置的前方：将贴片头退避到单元内的前侧位置。
(b)
装置内作业开始 作业员将手伸入装置内作业时，要触摸此项。
降下左右一次性更换台车，解除安全盖（罩）的锁定。
(c)
装置内作业完成
装置内的作业完成后，要触摸此项，上升左右一次性更换台车，锁
定安全盖（罩）。
第 4 章 操作篇
4-9. 手动控制
171
4
4-9-2. 贴片头控制
确认以贴片头为中心的各轴是否正常动作，是否发生异响，是否移动到指定的位置。
此外，切换操作真空和吹气，确认空气切换是否正常。

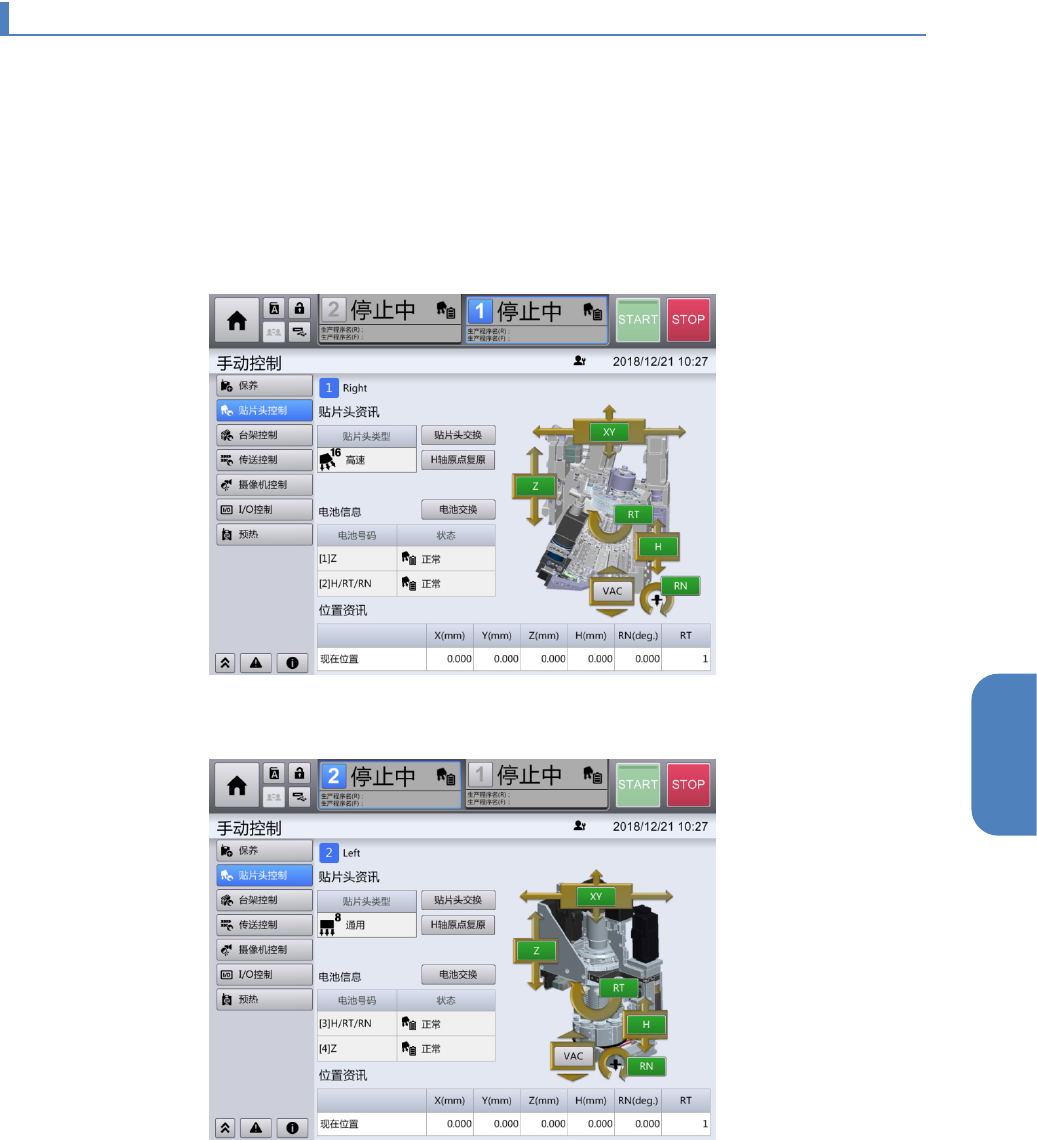

触摸[手动控制]画面子菜单面板中的[贴片头控制]，显示[贴片头控制]画面。
[贴片头控制]仅在用户级别为[MAINTENANCE（维护）]时，才会显示。
触摸共通面板选择对象单元，画面左上方将显示选择的单元。
贴片头类型为高速时
贴片头类型为通用时
