第 4 章 操作篇
4-9. 手动控制
181
4
吸嘴 RN 轴的绝对移动

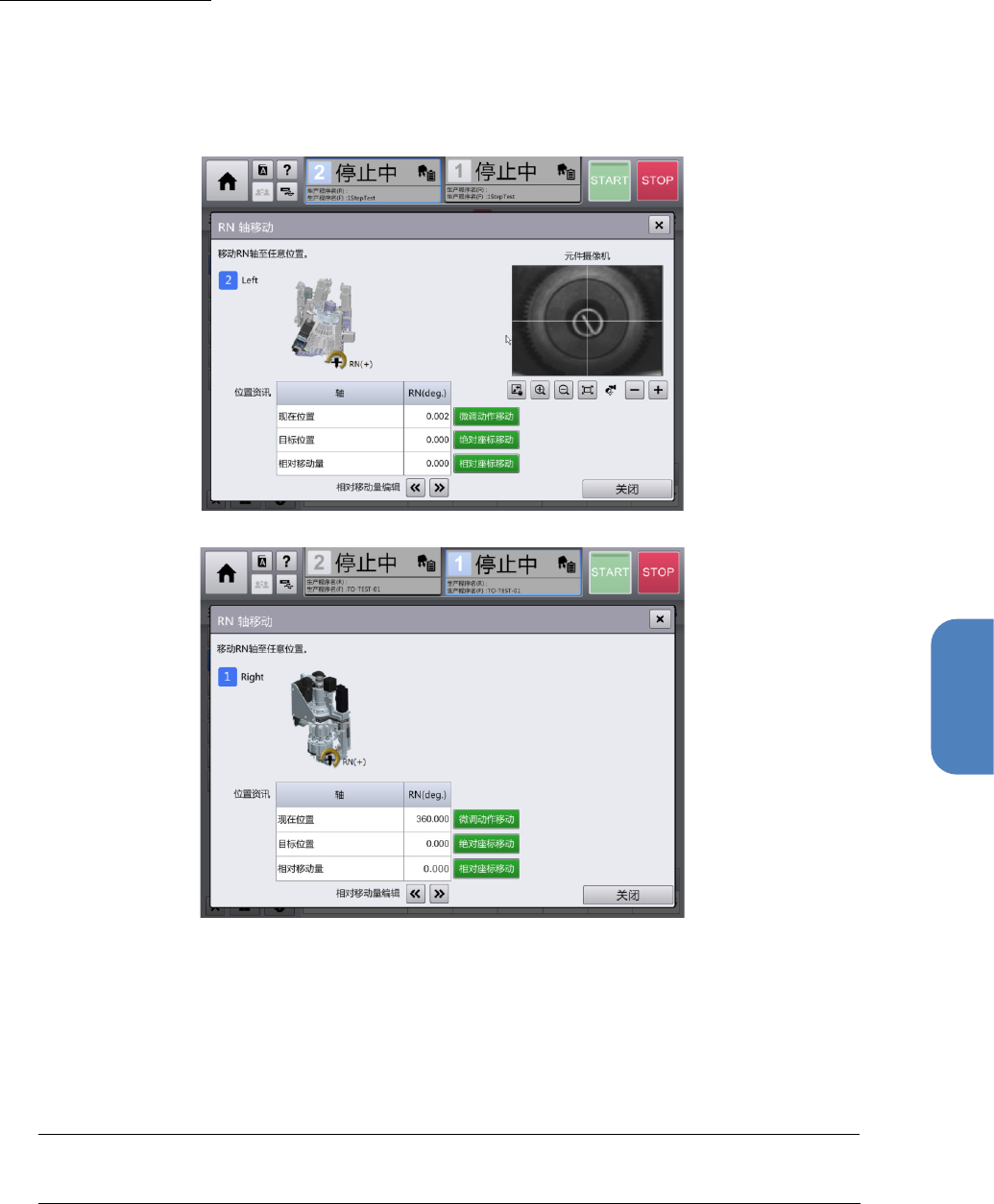

触摸[贴片头控制]画面的[RN]，显示[RN 轴移动]对话框。
贴片头类型为高速时，旋转吸嘴，移动到任意位置，确认元件摄像机中显示的吸嘴前端状态。
[位置资讯]的[现在位置]中将显示 RN 轴的当前角度。
贴片头类型为高速时
贴片头类型为通用时
1 触摸[目标位置]文本框，输入旋转角度。
2
触摸[绝对坐标移动]。
RN 轴将旋转至[目标位置]中指定的角度。
3 触摸[关闭]。
关闭对话框，返回[贴片头控制]画面。
Tips
轴动作过程中无法操作画面。
第 4 章 操作篇
4-9. 手动控制
182
吸嘴 RN 轴的相对移动
1 触摸[相对移动量]文本框，输入从当前位置的相对旋转角度。
触摸[相对移动量编辑]的 / ，可增减旋转角度。
2 触摸[相对坐标移动]。
RN 轴将从当前位置按[相对移动量]中指定的角度旋转。
3 触摸[关闭]。
关闭对话框，返回[贴片头控制]画面。
Tips
轴动作过程中无法操作画面。
吸嘴 RN 轴的微调移动
1 触摸[微调动作移动]。
显示微调移动的软键盘。
2 指定旋转速度。
触摸[低速]、[中速]、[高速]中的任意一个。
3 触摸软键盘的旋转方向键。
RN 轴将向触摸的方向键方向旋转。
4 触摸[关闭]。
关闭对话框，返回[贴片头控制]画面。
旋转座 RT 轴的绝对移动

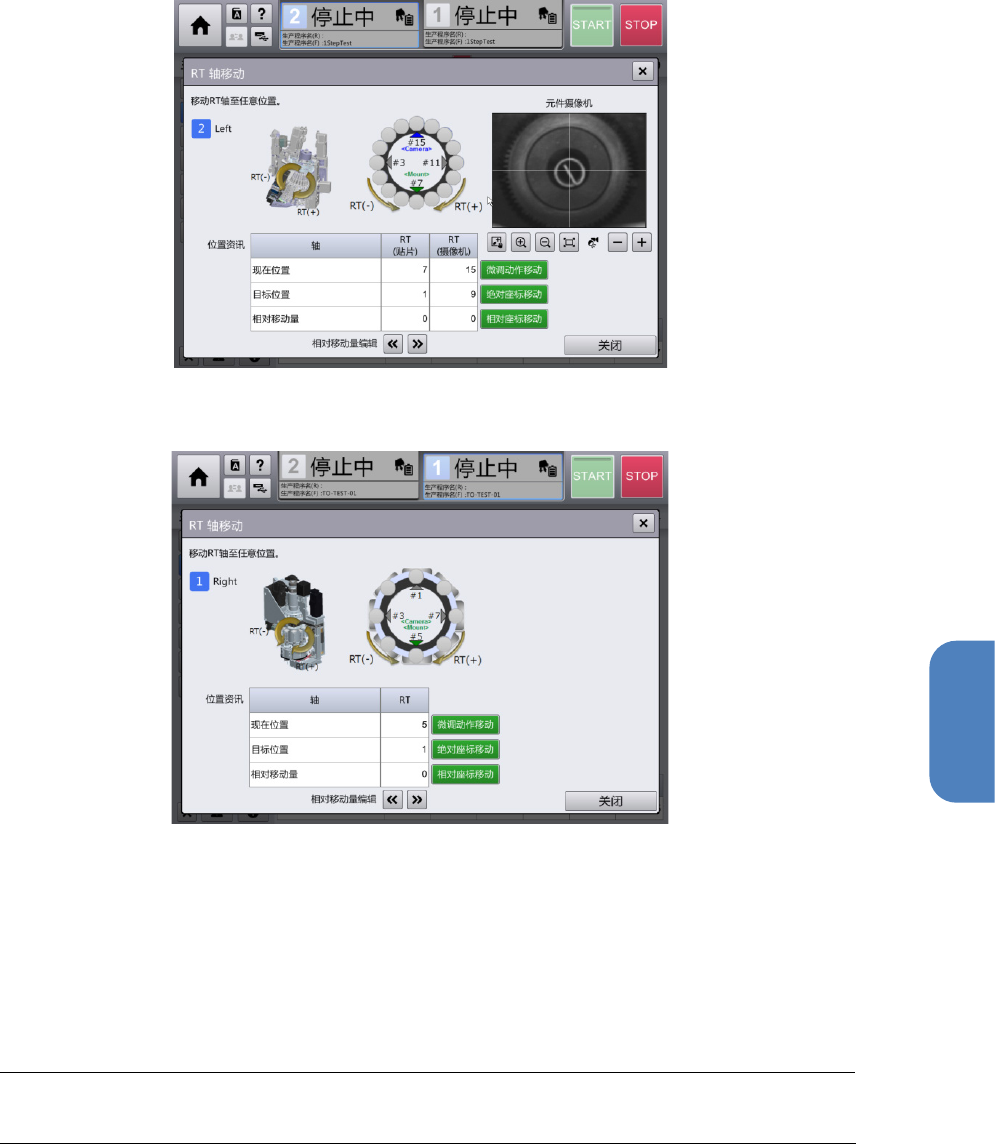

触摸[贴片头控制]画面的[RT]，即显示[RT 轴移动]对话框。
贴片头类型为高速时，旋转吸嘴，移动到任意位置，确认元件摄像机中显示的吸嘴前端状态。
[位置资讯]的[RT(贴片)]中将显示元件贴片位置的吸嘴号，[RT(摄像机)]中将显示元件摄像机位置的吸嘴号。
第 4 章 操作篇
4-9. 手动控制
183
4
贴片头类型为高速时
贴片头类型为通用时
1 触摸[目标位置]文本框，输入移动目标位置。
2
触摸[绝对坐标移动]。
RT 轴将旋转至[目标位置]中指定的位置。
3 触摸[关闭]。
关闭对话框，返回[贴片头控制]画面。
Tips
轴动作过程中无法操作画面。
