第 4 章 操作篇 4- 9. 手动控制 185 4 贴片头气体的切换操作 切换当前贴片位 置上的吸嘴气压。 1 触摸 [ 贴片头控制 ] 画面的 [ VAC ] 。 显示 [ 真空 / 吹气 切换 ] 对话框。 贴片头类型为高速时 贴片头类型为通用时
第 4 章 操作篇
4-9. 手动控制
184
旋转座 RT 轴的相对移动
1 触摸[相对移动量]文本框，输入从当前位置的相对移动量。
触摸[相对移动量编辑]的 / ，可增减移动量。
2 触摸[相对坐标移动]。
RT 轴将旋转至[相对移动量]中指定的位置。
3 触摸[关闭]。
关闭对话框，返回[贴片头控制]画面。
Tips
轴动作过程中无法操作画面。
旋转座 RT 轴的微调移动
1 触摸[微调动作移动]。
显示微调移动的软键盘。
2 指定旋转速度。
触摸[低速]、[中速]、[高速]中的任意一个。
3 触摸软键盘的旋转方向键。
RT 轴将向触摸的方向键方向旋转。
4 触摸[关闭]。
关闭对话框，返回[贴片头控制]画面。
第 4 章 操作篇
4-9. 手动控制
185
4
贴片头气体的切换操作
切换当前贴片位置上的吸嘴气压。
1 触摸[贴片头控制]画面的[VAC]。

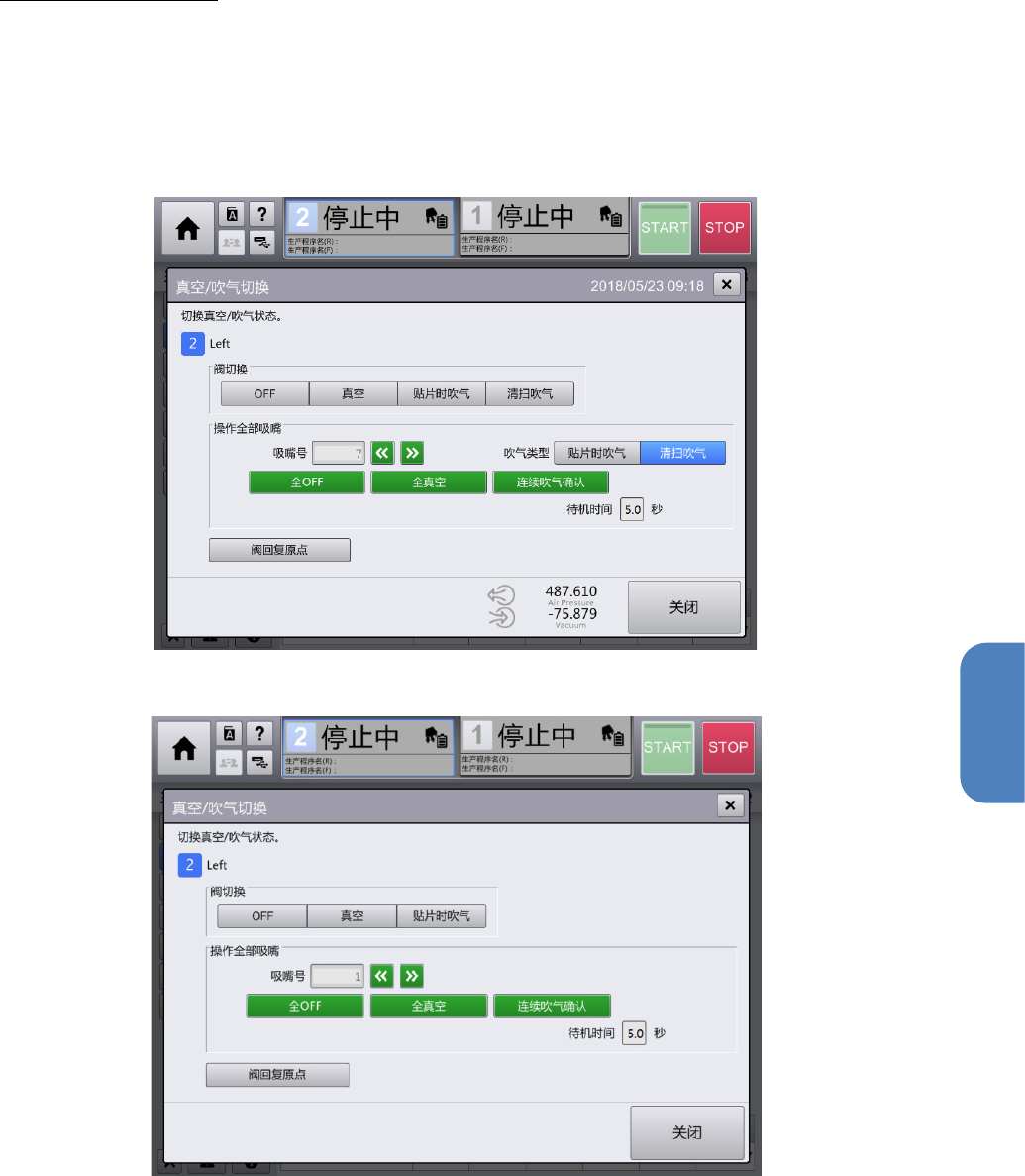

显示[真空/吹气切换]对话框。
贴片头类型为高速时
贴片头类型为通用时
第 4 章 操作篇
4-9. 手动控制
186
2 在[阀切换]中触摸[真空]，[贴片时吹气]，[清扫吹气]，或[阀回复原点]中的任意一个。
名称
动作
真空 将吸嘴中的气体变为真空状态（吸取元件时的状态）。
贴片时吹气
将吸嘴中的气体变为吹气（贴片元件时的吹气）。
清扫吹气 将吸嘴中的气体变为清扫吹气（清扫吸嘴时的吹气），去除异物。
仅在贴片头类型为高速时显示。
阀回复原点
进行阀门回复原点动作。
吸嘴号
触摸 / ，选择要进行空气切换的 RT 轴的吸嘴号。
吹气种类 选择操作全部吸嘴时的吹气种类。
•
贴片时吹气
•
清扫吹气
全
OFF
使全部吸嘴的空气成为正常状态。
全真空 使全部吸嘴的空气成为真空状态。
连续吹气确认
对全部吸嘴个别吹气。
待机时间 [连续吹气确认] 时设置吹气的时间。
默认值 5.0 秒。
空气压力 供给空气的压力单位为 kPa 或者 MPa。
可以在 [机器设置] 菜单中变更单位系。（参照「4-17-31. 单位系」）
判断压力值在异常的 0.45 MPa (450 kPa) 以下时，用红字显示。
仅 RX-7R 予以显示。
在
RX-7
，可以从本机前面上部的小窗进行确认。
真空 真空泵的压力单位为 kPa。
判断压力值在异常的-48 kPa 以上时，用红字显示。
仅 RX-7R 进行显示。
在 RX-7，可以从本机前面上部的小窗进行确认。
3 触摸[OFF]。
吸嘴中的气体控制变为 OFF，吸嘴中的压力恢复为正常状态。
4 触摸[关闭]。
返回[贴片头控制]画面。
Tips
在未吸取元件的状态（吸嘴上没有任何东西的状态）下，请将
[
阀切换
]
设为
[
关闭
]
。如果一直
按住真空按钮，灰尘等异物可能进入吸嘴内部。
