第 4 章 操作篇 4- 9. 手动控制 192 记号 名称 说明 (r) 上升（支撑台） 对于在 [ 传送单 元图像 ] 中选择的站点，将支 撑台从原点位置上升到 25mm 的高度。 (s) 下降（支撑台） 对于在 [ 传送单元图像 ] 中选择的站点 ，将支撑台移动到下端位 置。 (t) 上升（基板停止 器） 对于在 [ 传送单 元图像 ] 中选择的站点，将基 板停止器（选购项）上升 到基板停止位置 。 (u) 下降（基板停止 器） …
第 4 章 操作篇
4-9. 手动控制
191
4
记号
名称
说明
(a)
基板有无确认 执行传送通道上的基板有无确认。
与[传送单元图像]的选择无关，对所有站点的基板有无进行确认。
(b)
基板通过传感器
自动校准（示教）
当基板通过传感器的误动作发生传送驱动错误时，进行基板通过传感
器的自动调整。
（注意）请务必确认装置内的传送上没有基板或传感器的遮蔽物后，
再进行操作。
(c)
传送原点回复
传送原点发生错误时，要通过传送的原点回复动作取得正确的传送宽
度。
与[传送单元图像]的选择无关，对所有站点的原点位置进行测定。
(d)
传送单元
图像
显示本机内的传送状态及基板的位置。
使用橙色覆盖对操作对象站点进行选择。
(e)
搬入
基板从上游装置搬入。
(f)
交付 基板从上游站点交付到下游站点。
(g)
重夹
在对象站点内进行基板的重新定位动作，重夹基板。
(h)
搬出 针对在[传送单元图像]中选择的站点，将基板向下游装置搬出。
(i)
至左
针对在
[
传送单元图像
]
中选择的站点，使传送旋转，将基板向左方向
移动。
要停止旋转时，触摸
[
停止
]
按钮。
(j)
停止 针对在 [传送单元图像]中选择的站点，使传送的旋转动作停止。
(k)
至右
针对在
[
传送单元图像
]
中选择的站点，使传送旋转，将基板向右方向
移动。
要停止旋转时，触摸[停止]按钮。
(l)
装置内作业开始 操作人员要将手伸入装置内进行作业时，触摸此项。
将左右的一次性更换台车下降，解除安全盖（罩）的锁定。
(m)
装置内作业完成
在装置内的作业完成后，触摸此项，将左右的一次性更换台车上升，
锁定安全盖（罩）。
(n)
部分操作
对于在[传送单元图像]中选择的站点，使夹板或支撑台个别动作，确
认是否正常动作。
[夹板]：进行基板夹板的上升／下降操作。
[支撑台]：进行支撑台上升／下降的操作。
［基板停止器］：进行基板停止器（选购项）的上升／下降的操作。
［回转传送］：进行传送带的转动操作。
(o)
状态
夹紧及支撑台的 I/O 状态， High (1)用（ ）显示，Low (0)用
（ ）显示。
(p)
夹板
对于在[传送单元图像]中选择的站点，使夹板上升，进行基板的夹紧
动作。
(q)
解除
对于在[传送单元图像]中选择的站点，使夹板下降，进行基板的夹紧
解除。
第 4 章 操作篇
4-9. 手动控制
192
记号
名称
说明
(r)
上升（支撑台）
对于在[传送单元图像]中选择的站点，将支撑台从原点位置上升到
25mm
的高度。
(s)
下降（支撑台） 对于在[传送单元图像]中选择的站点，将支撑台移动到下端位置。
(t)
上升（基板停止器）
对于在[传送单元图像]中选择的站点，将基板停止器（选购项）上升
到基板停止位置。
(u)
下降（基板停止器）
对于在[传送单元图像]中选择的站点，将基板停止器（选购项）下降
到基板通过位置。
(v)
传送位置调整
显示[传送位置调整]对话框，对各轨道的宽度方向位置进行调整，以
及进行后通道的基准轨道位置的示教。
对后通道的基准轨道位置进行示教后，可在[安排：调整传送宽度]对
话框中操作[自动宽度调整]时，将后通道的基准位置变更为指定的位
置。
(w)
基板停止位置调整
如果生产中基板的停止位置与目标位置存在较大偏差，即会显示[基板
停止位置调整]对话框，用于使用生产对象基板自动示教，实施各站点
的基板传送测试，使基板停止位置停止在正确的目标位置。
根据使用基板的材质，含有已贴片元件的重量，传送速度设定，基板
停止位置会有变化。即使将传送速度设定为低速，基板的停止位置与
目标位置有较大偏差时，要通过本操作对基板停止位置进行示教。
第 4 章 操作篇
4-9. 手动控制
193
4

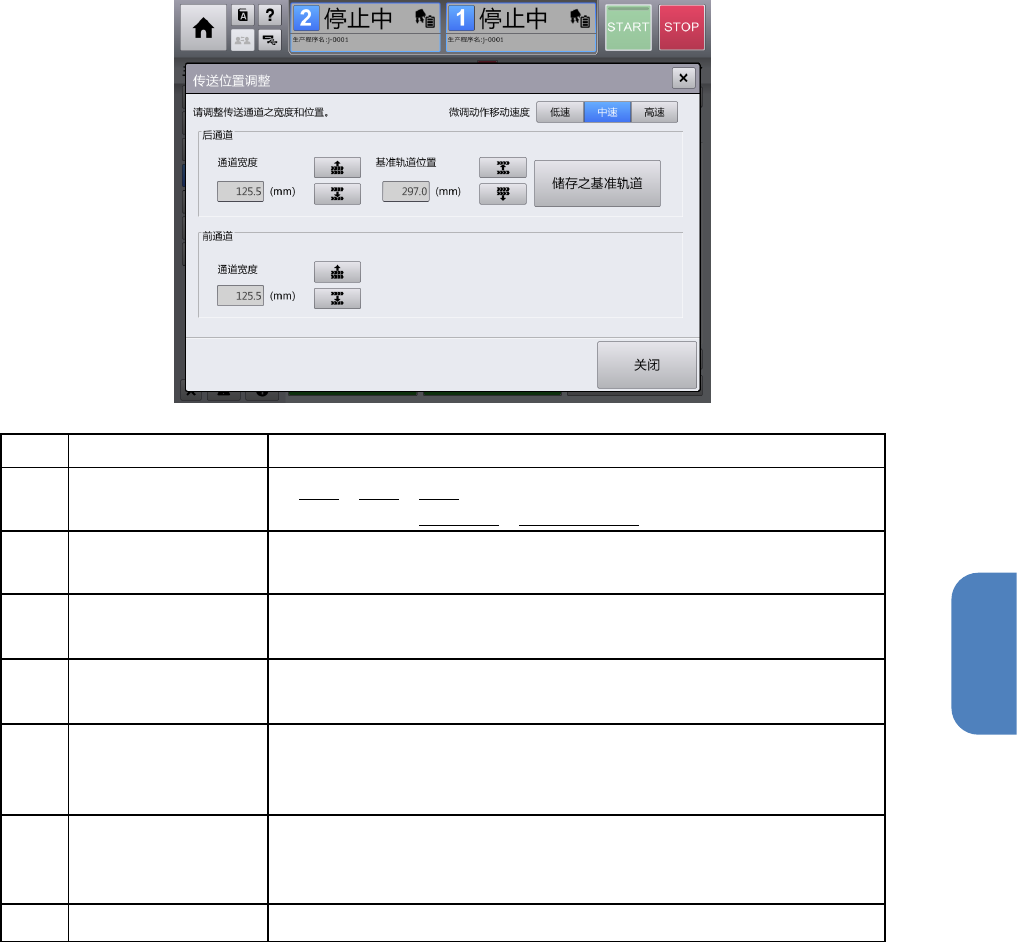

[传送位置调整]对话框
触摸[传送控制]画面的[传送位置调整]，即显示[传送位置调整]对话框，可调整各轨道宽度方向的位置，
以及进行后侧通道的基准轨道的位置示教。
记号
名称
说明
(a)
微调动作移动速度
从低速，中速，高速中选择通过微调动作操作按钮移动传送轨道的
速度，用于调整通道宽度及基准轨道位置。
(b)
后通道
显示，调整双通道传送的后侧通道的宽度及基准轨道（第 3 轨道或
第 4 轨道）的当前位置。
(c)
前通道 显示，调整双通道传送的前侧通道的宽度。
※前通道的基准轨道（第 1 轨道）的位置是固的，不能移动。
(d)
通道宽度 显示前通道，以及后通道的通道当前通道宽度(mm)。
通过微调动作操作按钮移动轨道，调整通道宽度。
(e)
基准轨道位置
显示后通道的基准轨道的当前位置（从第 1 轨道位置的相对距离）
(mm)。
通过微调动作操作按钮移动轨道，调整通道宽度。
(f)
储存之基准轨道
将当前基准轨道的位置示教保存到机器数据中，作为[安排：调整传
送宽度]对话框中操作[自动宽度调整]按钮时的自动宽度调整的基准
位置。
(g)
关闭 关闭[传送位置调整]对话框。
