第 4 章 操作篇 4- 9. 手动控制 200 输入 / 输出信号的状态 显示和操作 显示本机内部和 左右 单元 发生的所有输入 / 输出信号。 可根据信号状态 对本机进行设定，调整，维 护，故障诊断。 1 在顶部菜单中按 [ 手动控制 ] - [ I/O 控制 ] - [ 输入 ] 或 [ 输出 ] 的顺序触摸。 2 触摸 [ Serial ] 、 [ C AN ] 、 [ 扩充 ] 中的任意一个。 3 用 [ 节点号码 ] 的 /…
第 4 章 操作篇
4-9. 手动控制
199
4

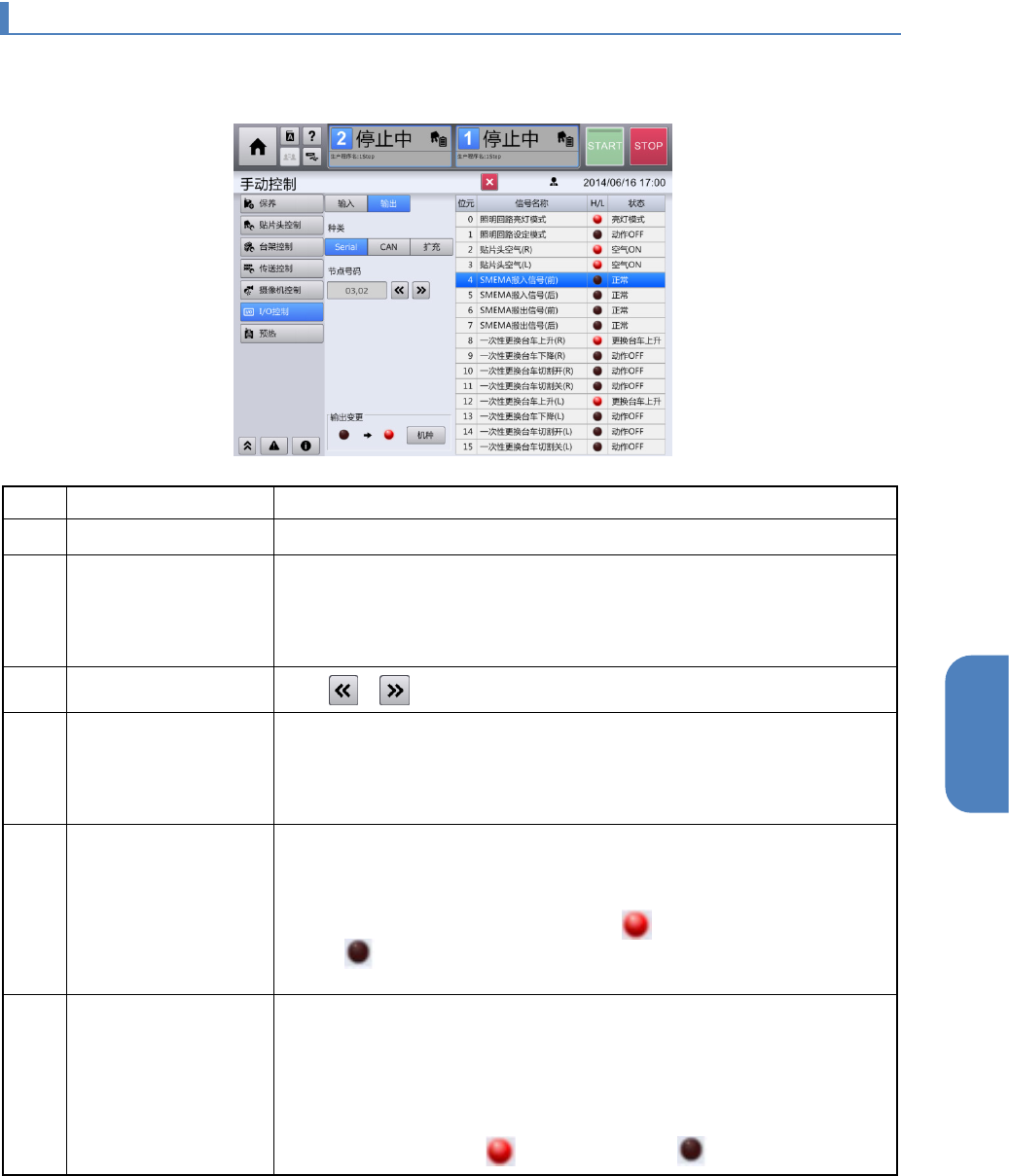

4-9-6. I/O 控制
在顶部菜单中按[手动控制] - [I/O 控制]的顺序触摸后，将显示[I/O 控制]画面。
[I/O 控制]画面仅在用户级别为[MAINTENANCE（维护）]时才会显示。
记号
名称
说明
(a)
输入／输出选择按钮
触摸
[
输入
]
／
[
输出
]
，切换
I/O
状态列表中显示的信号。
(b)
种类
切换
I/O
状态列表中显示的信号种类。
•
Serial
：串行
I/O
信号
•
CAN
：
CAN I/O
信号
•
扩充：扩展
I/O
信号
(c)
节点号码
触摸 / ，选择 I/O 状态列表中显示的 I/O 节点编号。
(d)
CAN I/O
种类
触摸切换
I/O
状态列表中显示的
CAN I/O
种类。
•
传送：传送
I/O
信号
•
宽度调整：宽度调整
I/O
信号
•
支撑台：支撑台
I/O
信号
(e)
I/O 状态列表 将 I/O 的状态分为[位元]，[信号名称]，[H/L]，[状态]列表显示。
•
Bit
：在
0
～
15
之前显示
I/O
的位编号。
•
信号名称：显示
I/O
的信号名称。
•
H/L
：
I/O
状态为
High (1)
时显示（ ），
Low (0)
时显示
（ ）。
•
状态：显示
I/O
当前状态的含义。
(f)
输出变更
对
[I/O
状态列表
]
中选择的
I/O
的输出值进行变更。
用[输入]／[输出]按钮选择[输出]时，仅在即使变更[I/O 状态列表]中选择
的 I/O 输出值也没有问题时，才会显示此项。
触摸[切换（机种）]按钮，对当前的状态，反转输出值进行输出。
左侧显示当前 I/O 信号值，右侧显示切换后的 I/O 信号值。
I/O
状态
High (1)
显示（ ），
Low (0)
显示（ ）。
第 4 章 操作篇
4-9. 手动控制
200
输入/输出信号的状态显示和操作
显示本机内部和左右单元发生的所有输入/输出信号。
可根据信号状态对本机进行设定，调整，维护，故障诊断。
1 在顶部菜单中按[手动控制] - [I/O 控制] - [输入]或[输出]的顺序触摸。
2
触摸[Serial]、[CAN]、[扩充]中的任意一个。
3
用[节点号码]的 / 选择输入或输出信号装置。
列表显示当前信号的状态。
4-9-7. 预热
触摸[手动控制]菜单的[预热]，显示[预热]画面。
可在维护之后，以机构的动作为中心确认本机的主要驱动系统是否正常动作。
[预热]画面仅在用户级别为[MAINTENANCE（维护）]时才会显示。
记号
名称
说明
(a)
轴速度
(%)
从
[10]
／
[30]
／
[50]
／
[70]
／
[100]
中选择预热的轴速度。
(b)
运转信息区域 显示预热的[经过时间]和[总计时间]。
(c)
个别重设
触摸后将重设
[
经过时间
]
和
[
总计时间
]
。
(d)
开始预热 触摸后将开始预热。
预热的方法
1 触摸[轴速度]选择。
2
触摸[开始预热]，开始运行。
Tips
如果在触摸
[
开始预热
]
前触摸
[
重置
]
，时间信息将被重置。
左右单元将同时执行预热。
第 4 章 操作篇
4-10. 文件管理
201
4
4-10. 文件管理
文件管理菜单
对生产程序，元件资料库的输入输出进行管理。
触摸顶部菜单中的[文件管理]，显示此菜单。
[文件管理]在用户级别为[SUPERVISOR（管理员）]或[MAINTENANCE（维护）]时，才会显示此项。
菜单
操作
文件操作 打开生产程序。
复制生产文件。
媒体读取 从 USB 存储设备中读取生产程序。
从 USB 存储设备中读取元件资料库。
媒体储存 将生产程序保存到 USB 存储设备中。
将元件资料库输出到
USB
存储设备中。
账票表示
在画面中显示通过[文件操作] 画面打开的生产程序的账票数据（文件数据），
并将其输出到 USB 存储设备中。
