第 4 章 操作篇 4- 10. 文件管理 217 4 账票的显示示例 记号 名称 说明 (a) 账票数据（文件 数据） 显示 账票数据（ 文件数据）。 不能编辑。 (b) 存储位置 显示将账票数据 （文件数据）保存到 USB 存储设备时的 存储位置路径。 (c) 变更 变更存储位置文 件夹。 (d) 存储 将账票数据（文 件数 据） 保存到 USB 存储设 备中。 (e) 关闭 关闭对话框。
第 4 章 操作篇
4-10. 文件管理
216

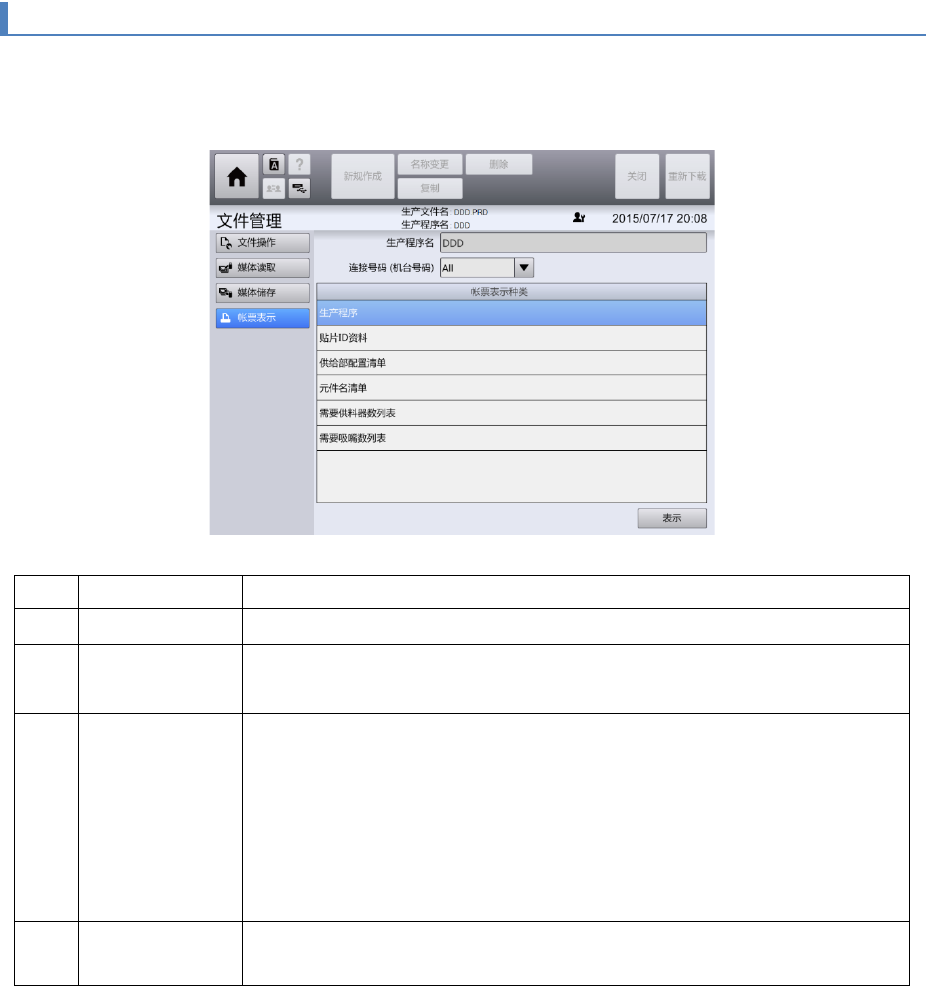

4-10-5. 账票表示（文件显示）
在画面中显示通过[文件操作] 画面打开的生产程序的账票数据（文件数据）。可将账票数据输出到 USB
存储设备中。
记号
名称
说明
(a)
生产程序名
显示账票（文件）上的生产程序名称。
(b)
连接号码
（机台号码）
选择账票（文件）显示的装置机台号码。
选择[All] 时，显示所有机器的信息。
(c)
账票表示种类 显示的账票（文件）种类如下：
•
生产程序：
显示生产程序的概要信息
•
贴片
ID
资料：
显示按各贴片
ID
整理的贴片数据的账票
•
供给部配置清单：
显示给供给部配置的元件的账票
•
元件名清单：
显示在生产中使用的元件名及元件信息的账票
•
需要供料器数列表：显示在装置的供给部中所需要的供料器数量列表
•
需要吸嘴数列表：显示装置的
ATC
单元中应该配置的吸嘴数量列表
(d)
表示 在画面中显示账票。
生产程序尚未打开时，不能显示账票。
第 4 章 操作篇
4-10. 文件管理
217
4

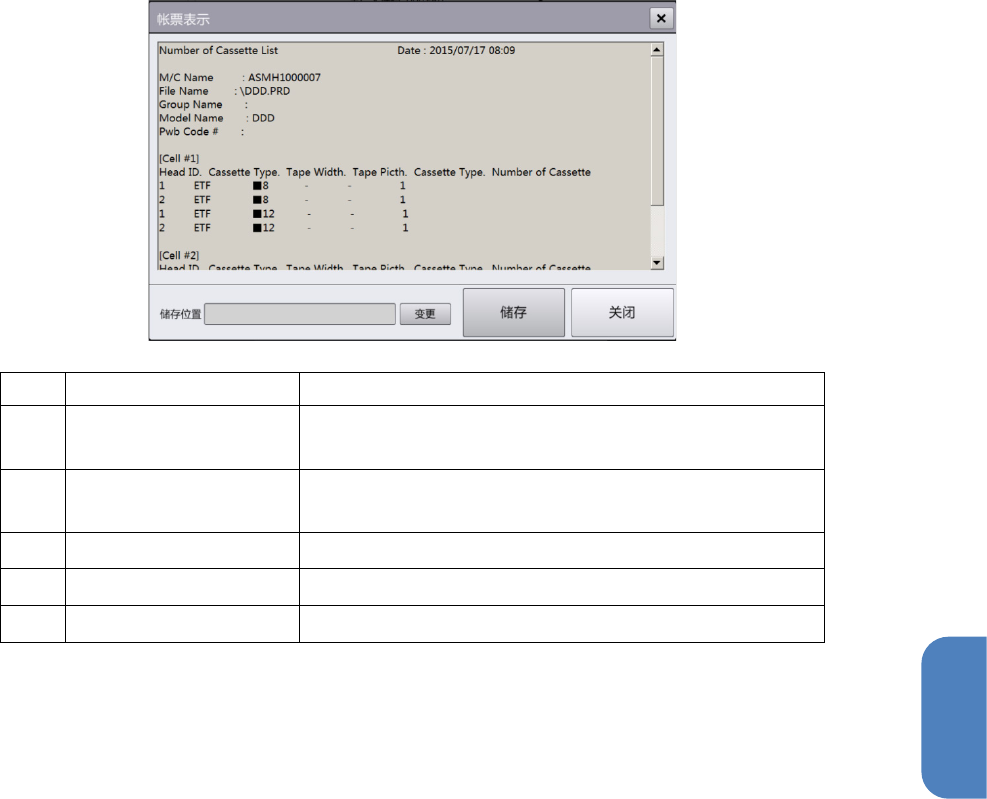

账票的显示示例
记号
名称
说明
(a)
账票数据（文件数据） 显示账票数据（文件数据）。
不能编辑。
(b)
存储位置
显示将账票数据（文件数据）保存到
USB
存储设备时的
存储位置路径。
(c)
变更 变更存储位置文件夹。
(d)
存储 将账票数据（文件数据）保存到 USB 存储设备中。
(e)
关闭
关闭对话框。
第 4 章 操作篇
4-11. 编辑生产程序
218
4-11. 编辑生产程序

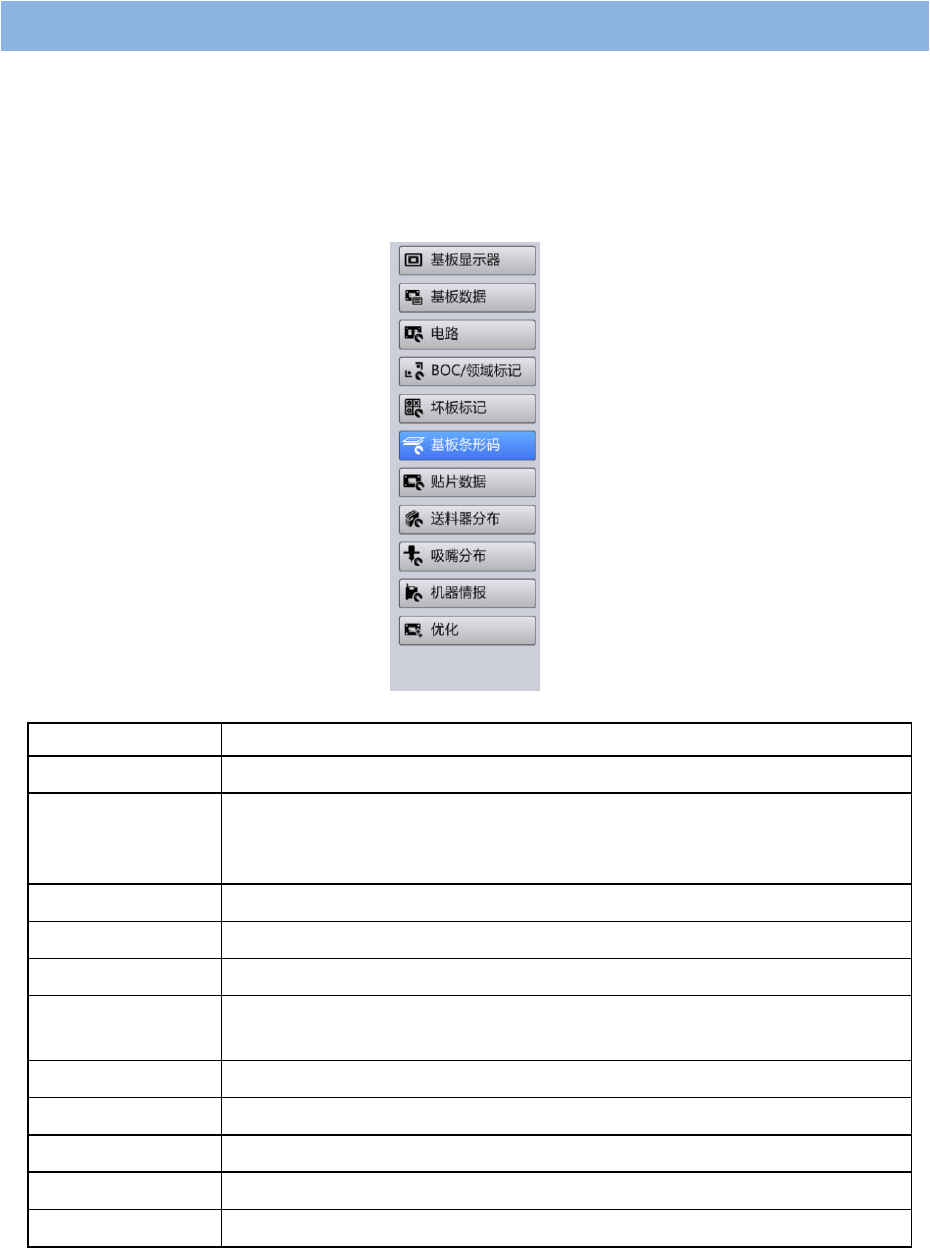

编辑生产程序菜单
在[编辑生产程序]菜单中，可对下载的生产程序，机器中保存的生产程序，新生产程序进行编辑和优化。
触摸[顶部菜单]的[编辑生产程序]，即打开 [编辑生产程序]菜单。[编辑生产程序]在用户级别为
[SUPERVISOR（管理员）]，或[MAINTENANCE（维护）]时，才会显示。
菜单
操作
基板显示器
显示基板的完成示意图。
基板数据 编辑基板大小，传送数据。
使用生产管理系统，或者事件通知的追溯功能（选项）时，设定在生产程序
中使用追溯。
电路
编辑基板上电路的展开位置信息。
BOC/领域标记 编辑基板上 BOC 标记、领域标记、焊锡标记的位置，标记信息。
坏板标记
编辑基板上坏板标记的位置，标记信息。
基板条形码 编辑基板上的基板条码、电路条码的位置、识别参数。
使用生产管理系统，或者事件通知的追溯功能（选项）时，才显示此项。
贴片数据 编辑基板上元件的贴片位置、贴片顺序等。
送料器分布
编辑供给部元件的配置信息。
吸嘴分布 编辑贴片头中使用的吸嘴配置，使用个数。
机器情报
编辑机器的构成信息。
优化 执行生产程序的优化。
