RX-7,RX-7R_InstructionManual_Rev18_C - 第314页
第 4 章 操作篇 4- 11. 编辑生产程序 222 ［ 类别变更 ］对话框 对［送料器分布 ］画面中显示的送料器的类 别进行变更。 如果送料器的料 带宽度为 8m m ，若要变 更为 EF 8mm D 时， 根据 使用 的通道号，可 选择 “8 D (1)”( 通道 1) 、 “8D (2)”( 通道 2) 。要变更为 EF 8mm S 时，需选择 “8S” 。要变更为 RF 8 mm 时，需 选择 ” R8” 。 如果送料器的料 …
第 4 章 操作篇
4-11. 编辑生产程序
221
4
标题区域
如果生产程序已打开，标题区域会显示「生产文件名」及「生产程序名」。
[
元件名列表]对话框
记号
名称
说明
(a)
元件名
显示配置元件的元件名。
(b)
贴片数 显示配置元件的贴片数量。
(c)
配置
配置选中元件名对应的元件。
(d)
删除 删除选中的元件名。
[
移动供料器]对话框
移动[供料器分布]画面中显示的供给部可整列统一移动。
从[装置 1]、[装置 2]、[全部装置]中选择要进行移动的装置。
触摸 / 移动带式供料器。例如，带式供料器设置于 101～110 的供给部时，
触摸 ，将移动到 102～111 的供给部。
第 4 章 操作篇
4-11. 编辑生产程序
222

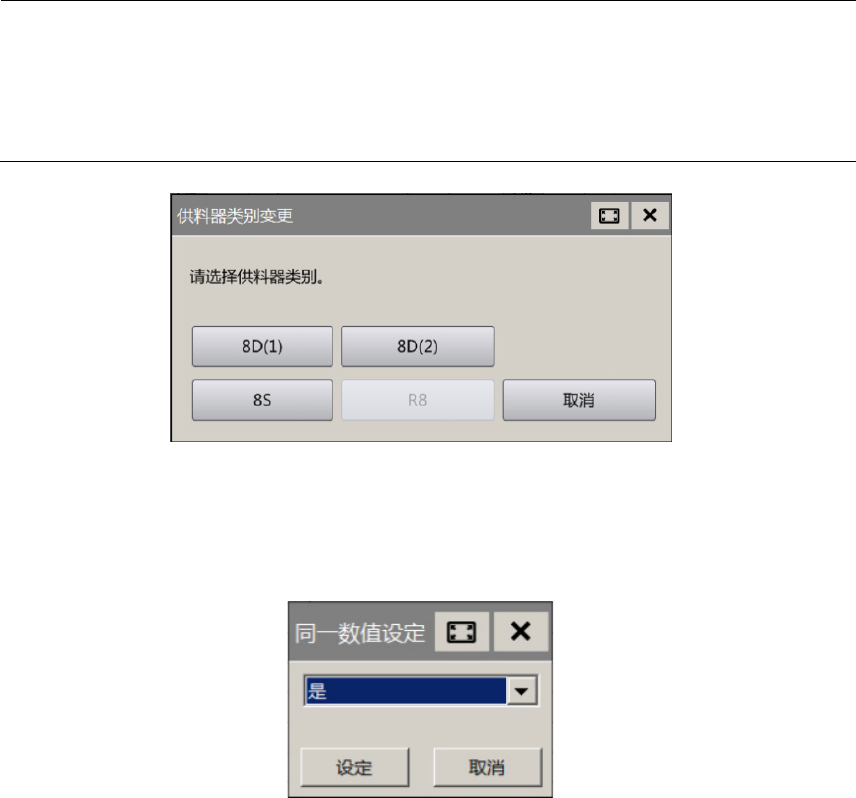

［类别变更］对话框
对［送料器分布］画面中显示的送料器的类别进行变更。
如果送料器的料带宽度为 8mm，若要变更为 EF 8mm D 时，根据使用的通道号，可选择 “8D (1)”(通道 1)、
“8D (2)”(通道 2)。要变更为 EF 8mm S 时，需选择“8S”。要变更为 RF 8 mm 时，需选择”R8”。
如果送料器的料带宽度在 12mm 以上，仅在使用 RF 台架时可以在适用相同料带宽度的 EF 送料器或 RF
送料器之间更改种类。
Tips
RF
台架，「
4-11-11.
机器信息编辑」中所示的
[
电动台架
(RF)
的附件使用条件
]
以及
[
动台架
(RF)
的
E 8mm D
使用条件
]
需设定为
[
使用
]
。
选择多个供给位置时，不能进行统一变更。
设定为备用
(ALT)
的送料器的类别不能进行变更。
［同一数值设定］对话框
在［贴片数据］画面中，对「试打」数据统一编辑时，将显示同一数值设定对话框。
从“是” / “否”中选择要在「试打」数据中设定的数值，按[设定]按钮确定。触摸[取消]按钮即中止编辑关闭
对话框。
第 4 章 操作篇
4-11. 编辑生产程序
223
4
[元件选择一览]对话框
在[编辑生产程序]菜单画面中触摸[元件选择一览]，显示[元件选择一览]对话框。
记号
名称
说明
(a)
识别方法
从下拉列表中选择
[
元件名
]
列表中显示的元件识别方法。
(b)
元件名列表 显示通过[识别方法]中选择的识别方法识别的元件资料列表。
(c)
设置元件
显示贴片资料时，可将
[
元件名
]
列表中选择的元件名追加到贴片资料中。
(d)
添加元件 显示贴片资料时，可将[元件名]列表中选择的元件名追加到贴片资料的空行中。
(e)
明细
显示选中元件名的详情。
(f)
查找 DB
显示查找 DB 的画面。
在元件数据库中查找元件名一览中所示的元件。
机器设置的[生产中使用的元件数据] 设定为「生产程序」、 [元件数据库] 设定
为 [主机元件 DB] / [服务器元件 DB]时，可以使用。
在[元件选择一览]对话框中，触摸[明细]，即显示[元件名一览]中选择的元件资料的详细信息。
