第 4 章 操作篇
4-11. 编辑生产程序
223
4
[元件选择一览]对话框
在[编辑生产程序]菜单画面中触摸[元件选择一览]，显示[元件选择一览]对话框。
记号
名称
说明
(a)
识别方法
从下拉列表中选择
[
元件名
]
列表中显示的元件识别方法。
(b)
元件名列表 显示通过[识别方法]中选择的识别方法识别的元件资料列表。
(c)
设置元件
显示贴片资料时，可将
[
元件名
]
列表中选择的元件名追加到贴片资料中。
(d)
添加元件 显示贴片资料时，可将[元件名]列表中选择的元件名追加到贴片资料的空行中。
(e)
明细
显示选中元件名的详情。
(f)
查找 DB
显示查找 DB 的画面。
在元件数据库中查找元件名一览中所示的元件。
机器设置的[生产中使用的元件数据] 设定为「生产程序」、 [元件数据库] 设定
为 [主机元件 DB] / [服务器元件 DB]时，可以使用。
在[元件选择一览]对话框中，触摸[明细]，即显示[元件名一览]中选择的元件资料的详细信息。
第 4 章 操作篇
4-11. 编辑生产程序
224

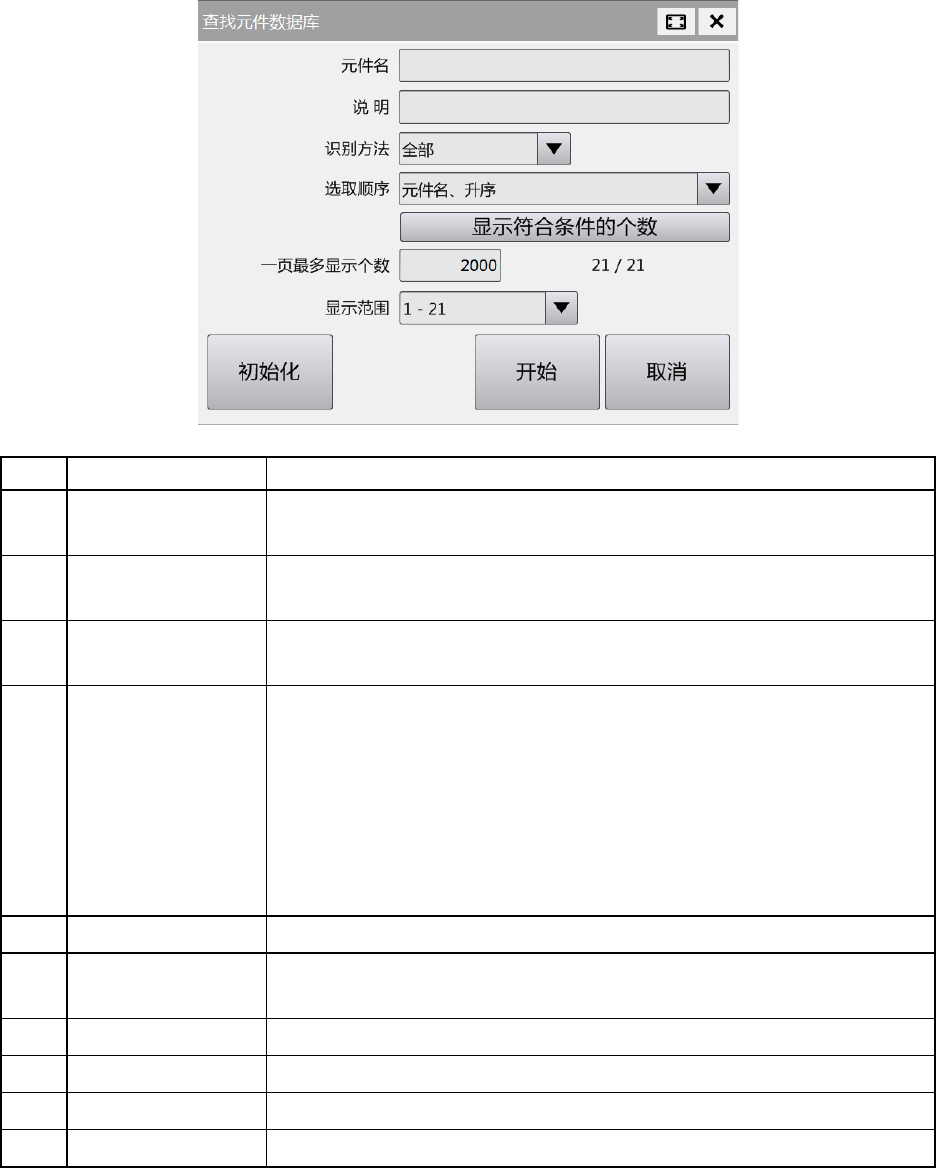

［查找 DB］对话框
在［元件选择一览］对话框点击［查找 DB］，则显示出［查找 DB］对话框。
输入查找条件点击 [显示符合个数] 按钮，则在对话框中显示出符合查找条件的个数。点击[开始] 按钮，则
在[元件选择一览]对话框中显示符合查找条件的元件。
记号
名称
说明
(a)
元件名
输入元件名。
将元件名中含有输入文字列的元件选取出来。
(b)
说明
输入说明。
将说明中含有输入文字列的元件选取出来。
(c)
识别方法
选择识别方法。
全部/晶片/脚/BGA/异形
(d)
选取顺序
选择选取顺序。
元件名、升序： 按照元件名的升序选取，显示在清单中。（默认值）
元件名、降序： 按照元件名的降序选取，显示在清单中。使用服务器元
件 DB 时还可以选择以下内容。
制作日期时间、新的顺序：以制作时间新的顺序选取，显示在清单中。
制作日期时间、旧的顺序：以制作时间旧的顺序选取，显示在清单中。
更新日期时间、新的顺序：以更新时间新的顺序选取，显示在清单中。
更新日期时间、旧的顺序：以更新时间旧的顺序选取，显示在清单中。
(e)
显示符合个数 取得并显示符合条件的元件个数。
(f)
一页最多显示个数
输入一页清单可显示的最多个数。(输入范围 : 1 - 20000)
默认值
: 2000
(g)
显示范围 对查找出的元件，选择在清单中显示的范围。
(h)
初始化
将查找条件
(
除一页最多显示个数以外
)
初始化。
(i)
开始
开始查找，显示更新清单。
(j)
取消
停止查找。
第 4 章 操作篇
4-11. 编辑生产程序
225
4

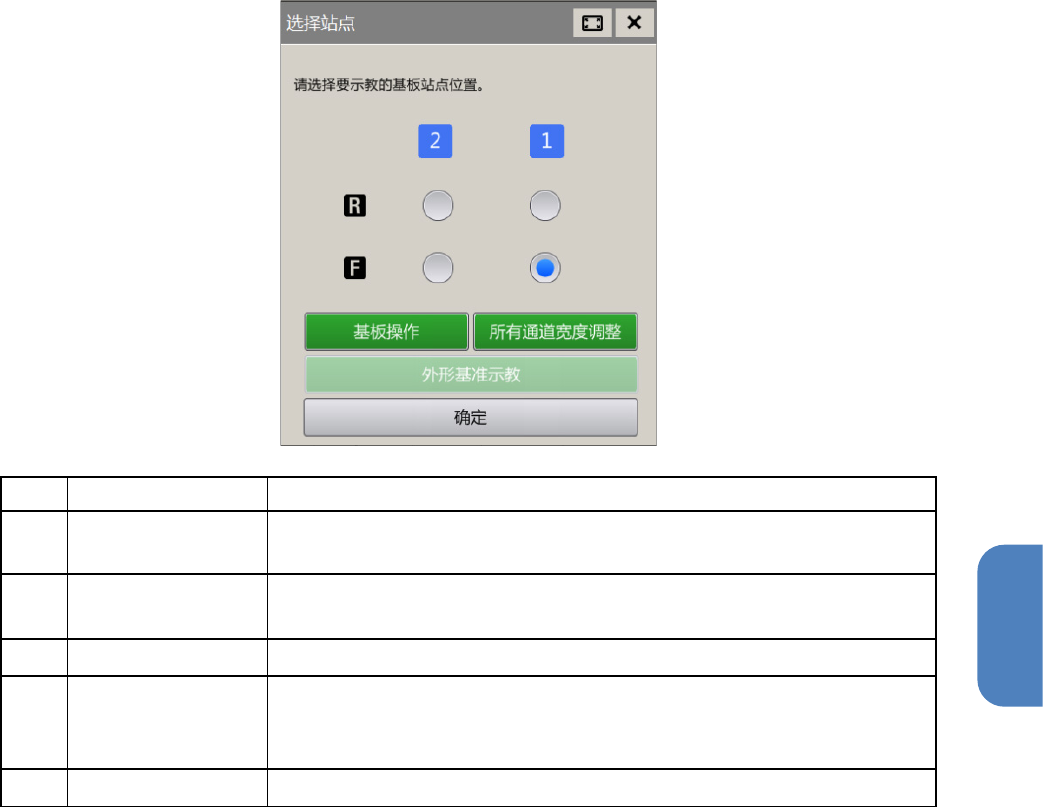

［选择站点］对话框
在［编辑生产程序］菜单画面中触摸共通面板的［选择站点］，即显示［选择站点］对话框。
记号
名称
说明
(a)
选择站点按钮
用按钮选择要在示教中使用的站点位置（单元编号 [1] 或 [2] 、以及通道号
[F]
或
[R]
）。
(b)
基板操作 显示[基板操作] 对话框，以便进行示教将使用的基板将传入到站点位置。
[基板操作] 对话框的详情，请参阅「4-6-4. 元件贴片确认」。
(c)
所有通道宽度调整
根据编辑中的生产程序中定义的基板尺寸，进行通道宽度的调整。
(d)
外形基准示教 生产程序设定为使用基板停止器时，需要示教针对基板停止器的基板端
位置。
有关外形基准示教的详情，请参见「4-15-5. 外形基准示教」。
(e)
确定
确定选择的站点，关闭对话框。
