一览显示项目的定制功能

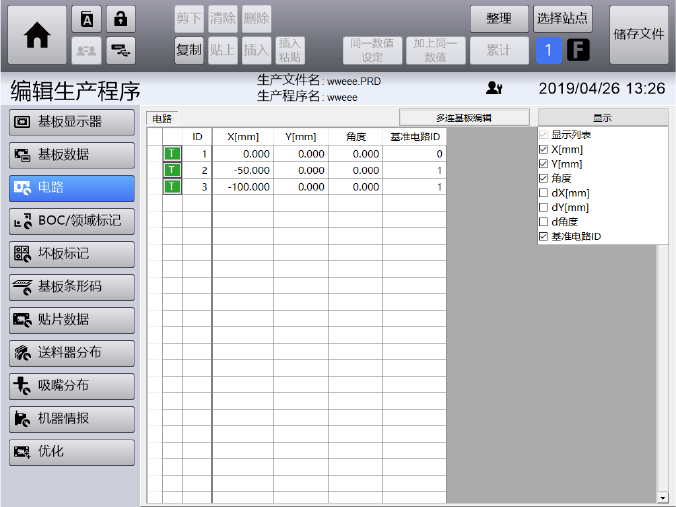

在［编辑生产程序］菜单画面的［电路］、［BOC 领域标记］、［坏板标记］、［基板代码］、［贴片
数据］各菜单画面点击一览右上方的 [显示] 按钮，则在一览中显示出项目名称和勾选框。
将勾选框设为 ON(勾选)则显示出所选择的项目，设为 OFF(不勾选)则不显示所选择的项目。（但无论如
何选择数据本身都存在，不会自动清除。）
点击[显示] 按钮，显示在菜单最前面的[显示列表]勾选框与其他项目名称的勾选框有所不同，可以通过该
勾选框的 ON/OFF，切换一览列表中所有项目的显示/不显示。
第 4 章 操作篇
4-11. 编辑生产程序
227
4
4-11-2. 基板显示器显示
显示[文件管理]菜单中打开的生产程序之基板上元件贴片示意图。
可显示元件的元件名，贴片 ID，使用吸嘴等。
触摸[编辑生产程序]画面左侧的子菜单面板中的[基板显示器]，显示[基板显示器]画面。
记号
名称
说明
(a)
元件绘制范围
（贴片示意图）
显示基板上元件的贴片示意图。
(b)
基板信息区域
1
显示元件绘制区域中显示的基板信息。
•
贴片数：显示贴片的总元件数。
•
跳过次数：显示跳过的贴片数。
•
基板种类：显示当前的基板种类是单板还是集合板。
关于集合板的详情，请参阅「4-11-4. 电路展开信息编辑」。
(c)
基板信息区域 2 触摸元件绘制区域中显示的元件后显示。
•
贴片
ID
：显示元件的贴片
ID
。
•
元件名：显示元件的元件名。
•
XY
坐标：转换为实际基板上的
X
，
Y
坐标后显示。
•
机台号码：显示元件的机台号码。
•
供给位置：显示元件的供给位置编号。
•
吸嘴：显示元件的吸嘴号。
•
吸嘴
ID
：名称：显示元件的吸嘴
ID
和名称。
(d)
显示倍率更改区域
更改元件绘制区域的显示倍率。向右滚动则放大显示，向左滚动则缩
小。
滚动条下面会显示倍率。
•
上层：当前的倍率
•
下层：与实际基板大小相当的倍率
放大图像后，(a) 中显示的区域将显示为蓝色。
第 4 章 操作篇
4-11. 编辑生产程序
228
记号
名称
说明
(e)
元件显示选项
勾选此项，即按照元件类型，极性分别显示。
(f)
元件资料显示 勾选此项，将在元件绘制区域显示元件名，贴片 ID。
(g)
元件显示颜色
从下拉列表中选择元件绘制区域中显示的元件显示颜色。
基板显示器画面的操作
显示基板显示器画面后，将在各自的区域中显示[贴片元件数]，[跳过次数]，基板种类，编辑中文件的种
类。
请在操作前滑动显示倍率更改区域的滚动条，更改为容易操作的倍率。
在元件绘制区域（贴片示意图）中搜索要确认的元件时
在元件绘制区域（贴片示意图）中触摸要确认的元件。将在基板信息区域 2 的淡蓝色单元格中显示元
件信息。
