第 4 章 操作篇 4- 11. 编辑生产程序 232 电路的坐标位置 电路的各坐标位 置中，将从 NC 原点到各电 路基准所在位置的补正值作 为 X ， Y 及角度输入。 如下所示，对 1 块基板上有 4 个 电路的数据进行输入时， 先确定基准电路，然后输入 该电路的基准坐 标位置。 除基准电路外， 其他电路将以 NC 原点为基 准，计算角度的补正值并求 出坐标，然后将该坐标位置 在 XY 方 向上的补正值作为 X ， Y 的值。…
第 4 章 操作篇
4-11. 编辑生产程序
231
4
4-11-4. 电路展开信息编辑
电路展开后的基板称为集合基板。
在[电路]画面中编辑创建集合基板所需的电路信息。
触摸[编辑生产程序]菜单画面左侧的子菜单面板中的[电路]，显示[电路]画面。
项目名称
说明
T 按钮 显示[电路设计示教]对话框用于示教电路的展开量。
示教中使用的基板，在［编辑生产程序］菜单画面中触摸共通面板的［选择站
点］即会显示，在［选择站点］对话框中决定站点，在[基板传送] 对话框中进
行搬入。
详情参见「
4-15-4.
贴片数据示教」。
ID
在 1～500 的范围内显示与注册数量对应的序列号。
X[mm]
将原点补正值的位置作为原点 (0,0)，在-1200.00mm～1200.00mm 的范围内输
入展开后电路的起点位置之 X 坐标，在 -999.999mm～999.999mm 的范围内输
入
Y
坐标。
Y[mm]
角度 在 0°～359.999°的范围内输入展开后电路的旋转角度。
dX (mm)
在 -999.999mm～999.999mm 的范围内输入相对于展开后电路起点坐标的微调
用 XY 补正值。
dY (mm)
d
角度
在
-359.999°
～
359.999°
的范围内输入相对于展开后电路旋转角度的微调用角度
补正值。
基准电路
ID
输入电路的基准电路
ID
。输入
0
时，以基板原点为基准电路。
第 4 章 操作篇
4-11. 编辑生产程序
232

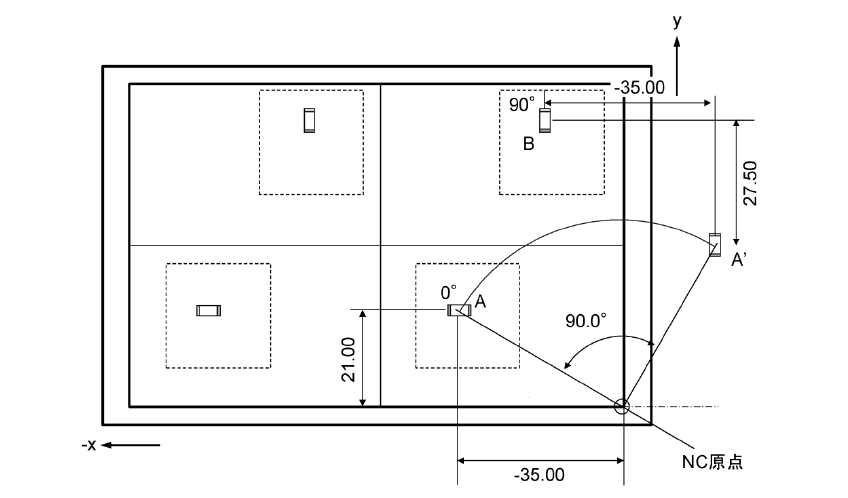

电路的坐标位置
电路的各坐标位置中，将从 NC 原点到各电路基准所在位置的补正值作为 X，Y 及角度输入。
如下所示，对 1 块基板上有 4 个电路的数据进行输入时，先确定基准电路，然后输入该电路的基准坐
标位置。
除基准电路外，其他电路将以 NC 原点为基准，计算角度的补正值并求出坐标，然后将该坐标位置在
XY 方向上的补正值作为 X，Y 的值。
块
3
块
2
块
4
块
1
第 4 章 操作篇
4-11. 编辑生产程序
233
4

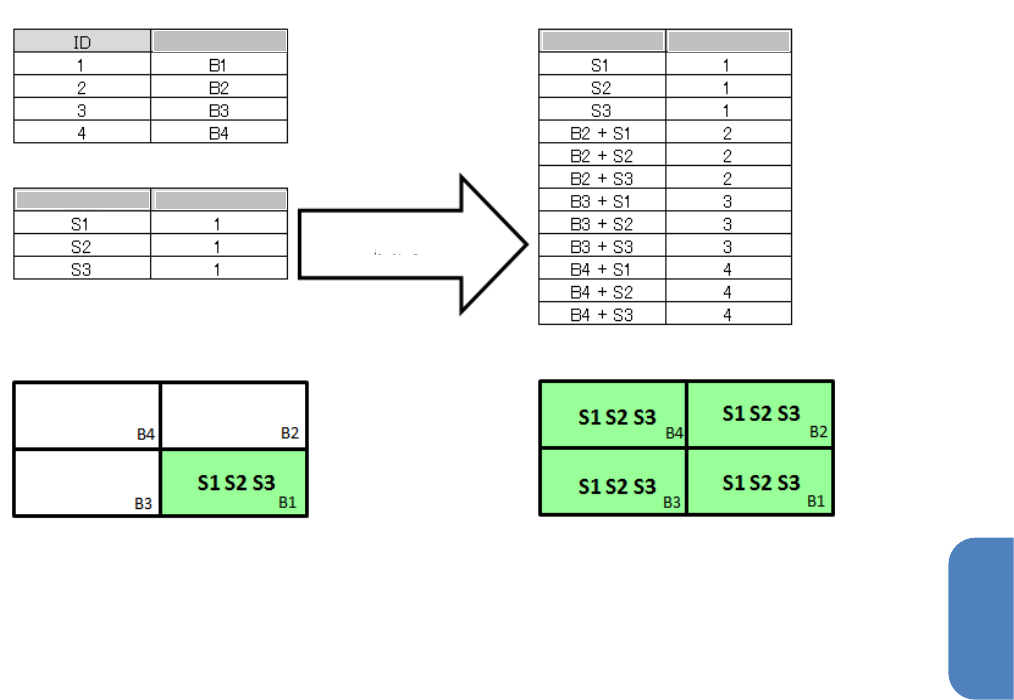

元件的展开示例
预先输入 1 处电路的贴片资料，可对同一基板中相同模式的多个电路展开贴片信息并进行贴片。以下
为元件的展开示例。
电路数据
展开后的贴片数据
展开前贴片数据
展开前的基板
展开后的基板
展开
坐标
坐标 电路 ID
电路 ID
坐标
