第 4 章 操作篇
4-11. 编辑生产程序
237
4
标记
项目名称
说明
T 按钮 为了对标记的识别位置进行示教，会显示 [BOC/领域标记示教] 对话框。
在示教中要使用的基板，通过在［编辑生产程序］菜单画面中触摸共通面
板的［选择站点］，即会显示出来，在［选择站点］对话框中确定站点，
通过[基板传送] 对话框进行搬入。
详情请参见「4-15-3. 标记数据示教」。
S
按钮
为了示教焊锡标记的识别参数，会显示
[
识别焊锡标记的条件设置
]
对话
框。
在示教中要使用的基板，通过在［编辑生产程序］菜单画面中触摸共通面
板的［选择站点］，即会显示出来，在［选择站点］对话框中确定站点，
通过[基板传送]对话框进行搬入。
仅当标记类型为焊锡时，才会显示此项。
装置处于基板生产过程中的状态下，不能使用此项。
ID
BOC/领域标记中使用的标记 ID 要在 1 ～ 1000 的范围内设定。
X (mm) / Y (mm)
在
-1200.00mm
～
1200.00mm
的范围内输入标记设定位置的
X
坐标，在
-
999.999mm～999.999mm 的范围内输入 Y 坐标
视窗尺寸 X／
视窗尺寸 Y
将用摄像机识别标记的识别范围之 XY 大小作为窗口大小在 0.001mm～
999.999mm 的范围内输入。如果输入的范围过窄或过宽，将无法识别。
标记类型为焊锡时，不使用此项。
dX (mm) / dY (mm)
相对于输入的窗口大小，在
-1200.00mm
～
1200.00mm
的范围内输入微调
用的 X 补正值，在 -999.999mm～999.999mm 的范围内输入 Y 补正值。
标记类型为焊锡时，不使用此项。
标记类型
ID
在
1
～
20
的范围内输入所用标记类型的
ID
。
第 4 章 操作篇
4-11. 编辑生产程序
238
标记类型
项目名称
说明
ID
在
1
～
20
的范围内设定标记使用的标记类型
ID
。
标记形状 从列表中选择使用的标记形状。
标记类型为焊锡时，要选择焊锡形状（ ）。
标记形状方向
选择了有方向性的形状时，从列表中选择标记的方向。
X (mm) / Y (mm)
在 0.001mm～999.999mm 的范围内输入 BOC /领域标记的 XY 大小。
标记形状为焊锡时，要输入焊锡外形尺寸。
焊锡外形尺寸
X[mm]/Y[mm]
在
0.001mm
～
8.000mm
的范围内输入焊锡标记的
XY
大小。
标记形状为焊锡时，要输入此项。
辅助尺寸
选择为以下任一[标记形状]时，在 0mm～999.999mm 的范围内输入合适的
值。
•
十字：输入十字的线宽
•
圆形轮廓：输入圆的内径
标记形状为焊锡时，不使用此项。
对比度图案
使摄像机的感光度变化的参数。
如果通过照明的调整没有改善，在 0～9 的范围内选择号码，使焊锡印刷与
基板的对比度良好。
标记形状为焊锡时，需要输入此项。
面积检查阈值[%] 在 0～100(%)的范围内输入在面积检查(状态检查)中使用的面积比的阈值。
指定为 0 时，不实施面积检查。
标记形状为焊锡时，需要输入此项。
去除噪声尺寸
在
3
～
23
的范围内指定标记周围的噪声降低水平。
标记形状为焊锡时，需要输入此项。
位置偏移检查阈值[mm]
在 0.000 ～ 0.500 (mm)的范围内输入焊锡位置偏移检查中检出的位置偏移
量的阈值。
指定为 0.000 时，不实施位置偏移检查。
标记形状为焊锡时，需输入此项。
判定值
在
1
～
1,000
的范围内输入标记识别时标记形状一致的指数。数值越大，
越需要标记一致。
标记形状为焊锡时，不使用此项。
2 值化阈值
在 0～255 的范围内，输入 2 值化阈值，使得标记识别图像中，仅监视的焊
锡部分明亮可见。
标记形状为焊锡时，需输入此项。
照明层级
选择标记识别时的照明种类、亮度。亮度的输入范围：常亮为
0
～
4
、闪
烁为 0 ～ 8。数值越大越亮。
不能将 OCC 摄像机的所有照明级别设定为 0。
判定值 1 ～判定值 5
在指数 1～1,000 的范围内输入重试用标记识别时的标记形状一致指数。数
值越大，需要越一致的标记。
标记形状为焊锡时，不使用此项。
第 4 章 操作篇
4-11. 编辑生产程序
239
4
项目名称
说明
2 值化阈值 1～2 值化阈
值 5
在 0～255 的范围内指定重试用标记识别时的 2 值化阈值。
标记形状为焊锡时，需输入此项。
照明 1 ～ 照明 5
选择重试用标记识别时的照明种类及亮度。亮度输入范围，常亮为
0 ~ 4
，
闪烁为 0 ~ 8。数值越大，亮度越亮。
将全部照明层级设定为 0 时，不进行重试识别。
标记形状为焊锡时，仅可使用闪烁。
识别算法 显示识别焊锡中使用的识别算法编号。
不能编辑。仅在标记形状为焊锡时，需使用此项。
尺寸容许范围 相对于标记大小，输入找到的标记之大小容许范围。
标记形状为焊锡时，不使用此项。

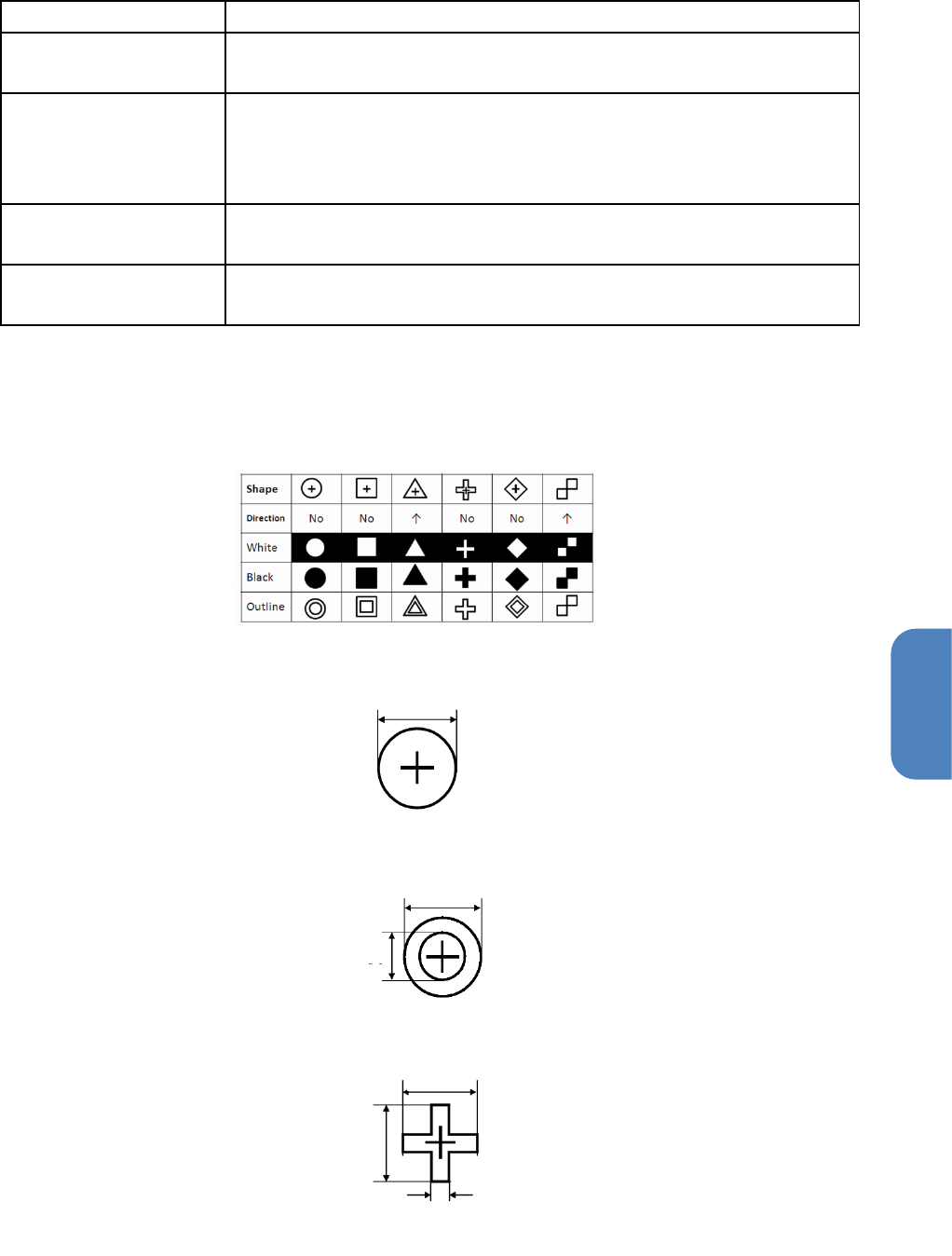

标记形状
BOC /领域标记有以下种类。
选择了有方向性的形状时，从列表中选择标记的方向。
根据标记形状的不同，尺寸的输入项目有所不同。
形状中选择为圆形（白，黑）时
输入圆的直径。
形状中选择为圆形（双重）时
输入外侧和内侧圆的直径。
形状中选择为十字形时
输入宽度，高度，厚度。
直径
外侧
内侧
宽度
高度
厚度
