第 4 章 操作篇
4-11. 编辑生产程序
249
4
4-11-9. 送料器分布编辑

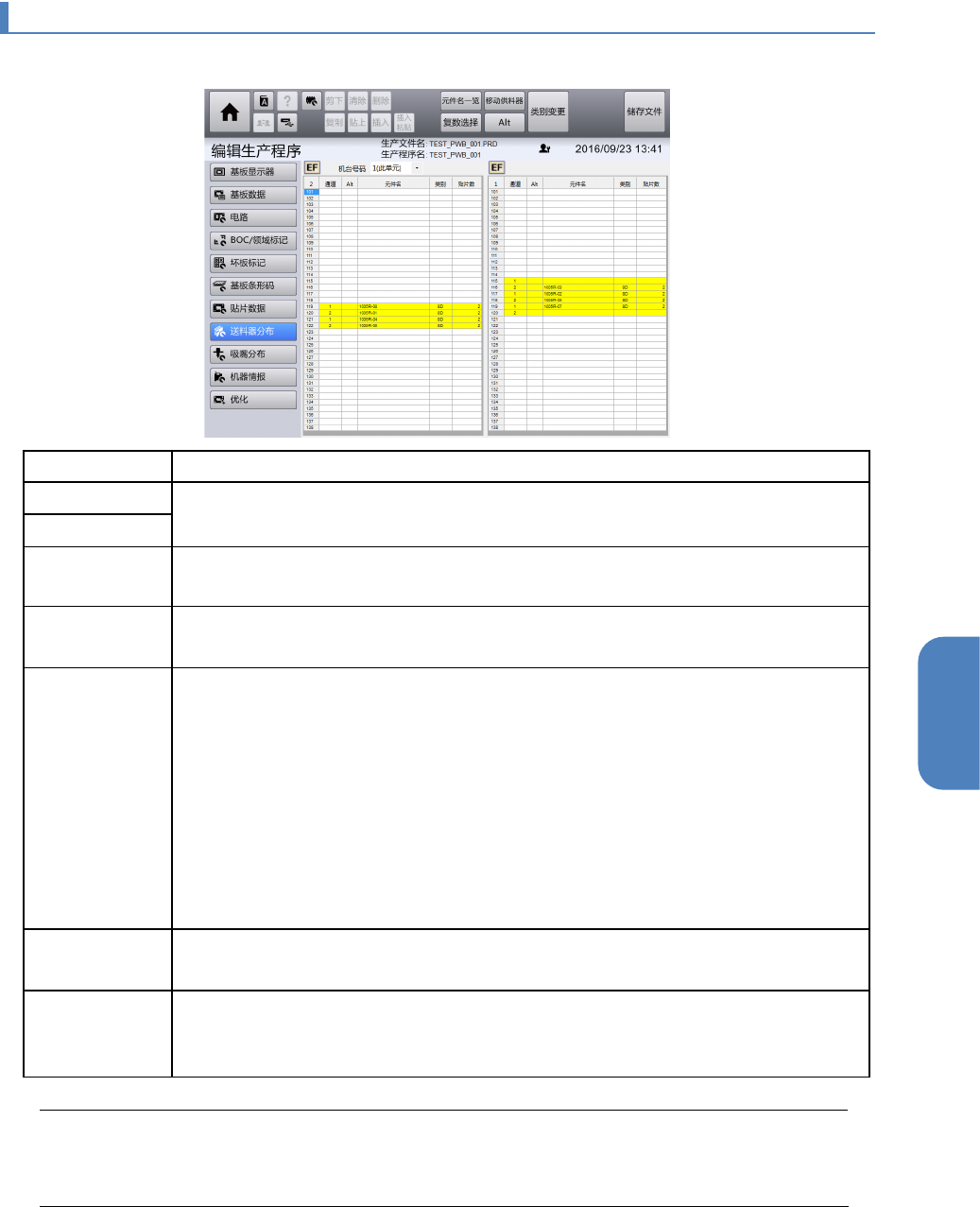

触摸[编辑生产程序]菜单画面左侧的子菜单面板中的[送料器分布]，显示[送料器分布]画面。
项目名称
说明
2
显示各个单元的供给位置编号。
1
ALT
有
ALT
（元件供给位置备用）时，显示
ALT
（元件供给位置备用）源的供给位置
编号。
元件名 显示配置元件的元件名。
确认无法完全显示的长元件名时，触摸[元件名]，即会弹出显示元件名。
类别
显示使用的带式供料器类别。
•
8
：
8mm(
单轨・双轨未设定
)
•
8S:8mm
单轨送料器
(EF
系列
)
•
8D:8mm
双轨送料器
(EF
系列
)
•
E12
～
E32:12mm
～
32mm (EF
系列
)
•
E4
：
4mm (EF
系列
)(
注
1)
•
R8
：
8mm
单轨送料器
(RF
系列
)
•
R12
～
E32: 12mm
～
32mm (RF
系列
)
适用相同料带宽度的送料器之间，通过[类别变更] 按钮的操作可以改换种类。
※详细说明，请参见「
4-11-1.
共通面板的操作」的
[
种类变更
]
对话框。
贴片数 显示配置元件的贴片数量。
如果该元件还配置于其他单元格或贴片头上，将在贴片数量前显示「*」符号。
取得供料器配
置
从 IFS 服务器取得当前装置的台架上安装的供料器信息，以该供料器的配置为基
础更新生产程序上的供料器分布。
仅在使用
IFS-NX
的误安装防止功能（选项）时才显示此项。
注 1 4mm 送料器(EF 系列)为特殊订货配套装置 (详情敬请咨询)。
Tips
如在送料器分布画面上双
击
配置有元件的供
给
部的行，将
转
移到
对
象元件的
[
编辑
数据
库
]
画
面。
第 4 章 操作篇
4-11. 编辑生产程序
250
机台号码
对编辑送料器分布的机台号码进行设定。通常不需要编辑。
元件颜色说明
显示配置元件的颜色说明。
制作 ALT（元件供给位置备用）
1 从供应部列表选择制作 ALT（元件供给位置备用）的供应装置的供应位置编号。
2
触摸共通面板的[Alt]。
3 选择供应部列表的要制作 ALT（元件供给位置备用）供给位置备用的供应位置编号。
ALT（元件供给位置备用）的供应装置即被创建。
删除 ALT（元件供给位置备用）时，从供应部列表中选择要删除的供应部的供应位置编号。
4 触摸共通面板的[Alt]。
颜色
种类
黄色
淡蓝色
盒带
盒带
第 4 章 操作篇
4-11. 编辑生产程序
251
4
取得供料器配置信息
使用 IFS-NX 的误安装防止功能（选项）时，可从 IFS 服务器取得当前的装置安装在台架上的供料器
信息，以该供料器的配置为基础更新生产程序上的供料器分布。
1 将生产中要使用的供料器安装到已安装在装置上的台架上。如果装置上已经安装了 MPC 单元，
会自动进行供料器已安装的确认。
2 使用手持式终端，实施供料器的核对操作、供料器与元件卷筒的关联。
3
触摸画面右上部的［取得供料器配置］，即通过 IFS 服务器取得供料器配置信息，显示[供料
器配置信息]对话框。
（注意）如果生产所必要的供料器尚未全部准备时，画面下部会显示警告提示信息。
4 要更新供料器信息时，选择 [是]。
[供料器分布] 画面的供料器配置信息被替换为取得的配置。
如果在同一单元内配置有多个相同元件名的元件，将自动进行 ALT（元件供给位置备用）。
在左右单元内若各已配置了同名元件时，则从供料器信息提取各单元内的同名元件、已优化的供料
器进行配置。
