4-11-10. 吸嘴分布画面

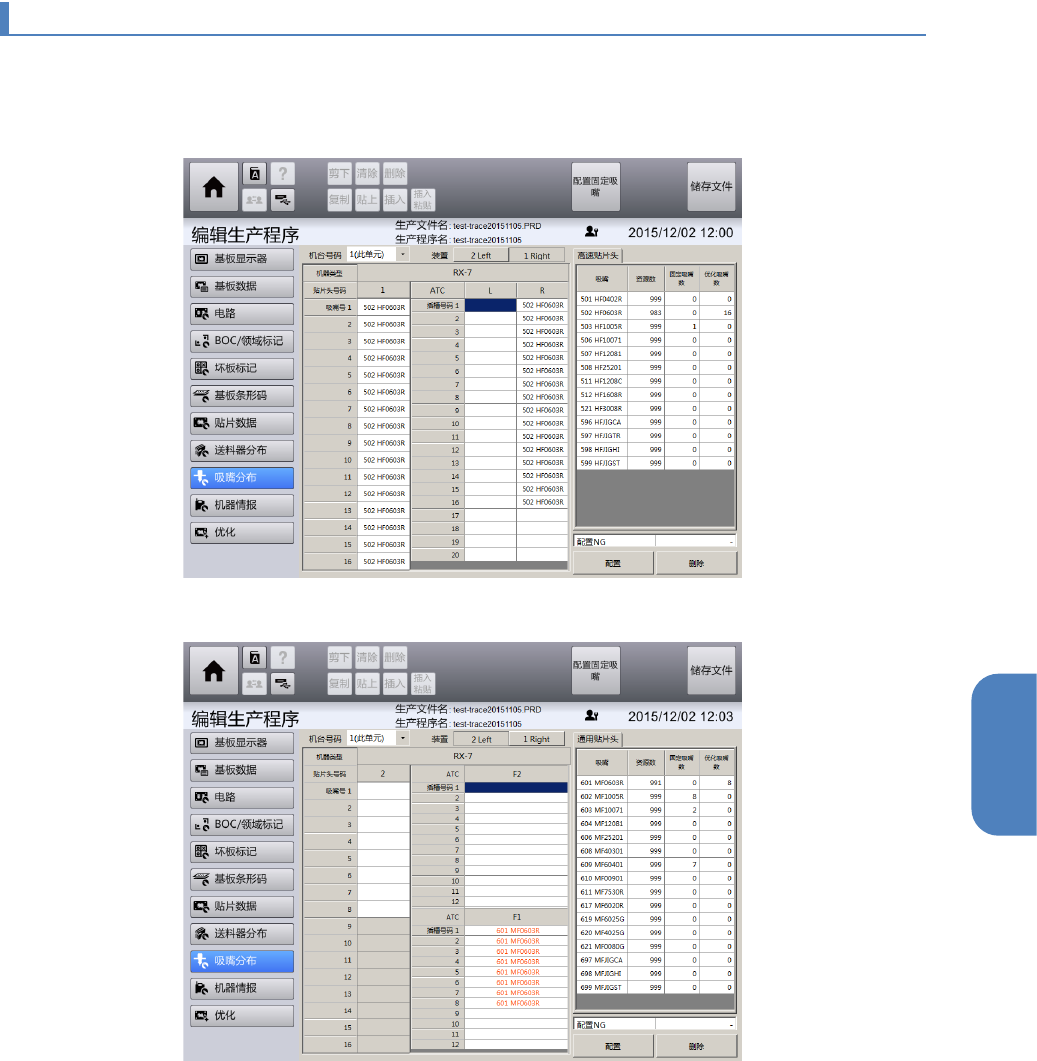

触摸[编辑生产程序]菜单画面左侧的子菜单面板中的[吸嘴分布]，显示[吸嘴分布]画面。
贴片头类型为高速时
贴片头类型为通用时
第 4 章 操作篇
4-11. 编辑生产程序
256
吸嘴列表中将只显示本机左右单元可使用的吸嘴。
名称
说明
单元 选择要进行吸嘴配置的单元，切换画面显示。
对应选择单元的贴片头类型，画面显示会变化。
机台号码 显示进行吸嘴配置的连接编号和机台号码。通常不要编辑。
机器类型
显示进行吸嘴配置的机器类型。
贴片头号码 显示进行吸嘴配置的贴片头编号。
吸嘴号 1～16
显示各贴片头中配置的吸嘴。左侧将显示最多 4 位吸嘴 ID，在空格之后显示吸
嘴名称。不可使用的吸嘴号显示为灰色。
高速贴片头将吸嘴设置在吸嘴号 1～16。
通用贴片头由于装置自动选择吸嘴号 1～8 的吸嘴，因此将吸嘴设置在 ATC F1
及
F2
的插槽号
1
～
12
。
ATC
显示高速贴片头的 ATC 单元 L 及 R 的吸嘴配置。
显示通用贴片头的 ATC 单元 F1 及 F2 的吸嘴配置。
与装置的固定吸嘴的设定一致的吸嘴以蓝色字符显示，不一致的吸嘴以橙色字符
显示，配置在空闲插槽上的吸嘴以黑色字符显示。
插槽号码 1～20
显示高速贴片头的 ATC 单元 L 及 R、或通用贴片头的 ATC 单元 F1 及 F2 的各插
槽上的吸嘴配置。吸嘴，在左侧显示最多 4 位的吸嘴 ID，空格后面显示吸嘴名。
无法使用的插槽号用灰色显示。
※ 对单元的 ATC 数为１的装置，在 [文件管理] ＞ [文件操作] 画面通过 [新制作]
按钮制作生产程序时，不能使用的 ATC 插槽显示 [NG] 。
吸嘴列表 在画面右侧显示高速贴片头及通用贴片头的吸嘴列表。
•
吸嘴
:
显示吸嘴
ID
及吸嘴名称
•
资源数
:
显示吸嘴的剩余数。
显示从
[
机器信息
]
画面中设定的吸嘴最大数量
的设定值减去
[
优化吸嘴数
]
的数值。使用配置按钮配置吸嘴后即进行减算。
•
固定吸嘴数：显示装置的机器设置中设定的固定吸嘴数。显示的是左右单元
的合计数量。
•
优化吸嘴数
:
显示优化的结果、在装置中使用的吸嘴总数。手动变更了吸嘴
配置时，将显示编辑后的使用吸嘴总数。
配置
NG
设定为在优化过程中不使用贴片头上的各吸嘴号、或
ATC
上的各插槽号时，需
选择此项，按[配置] 按钮进行配置时，优化过程中不会分配到该位置。
配置
将
[
吸嘴列表
]
中选择的吸嘴，设置到在吸嘴号或插槽号列表中选择的位置上。
删除 删除吸嘴号或插槽号列表中选择的位置上的吸嘴。
第 4 章 操作篇
4-11. 编辑生产程序
257
4
要移动吸嘴时，请按照以下步骤进行操作。
1 选择要删除的吸嘴。
2 触摸[删除]。
从索引中删除选择的吸嘴号。
3 从吸嘴列表中触摸选择要配置的吸嘴。
4 触摸选择要配置吸嘴号。
5
触摸[配置]。
吸嘴将显示在选择吸嘴号中。
