第 4 章 操作篇
4-12. 编辑数据库
273
4

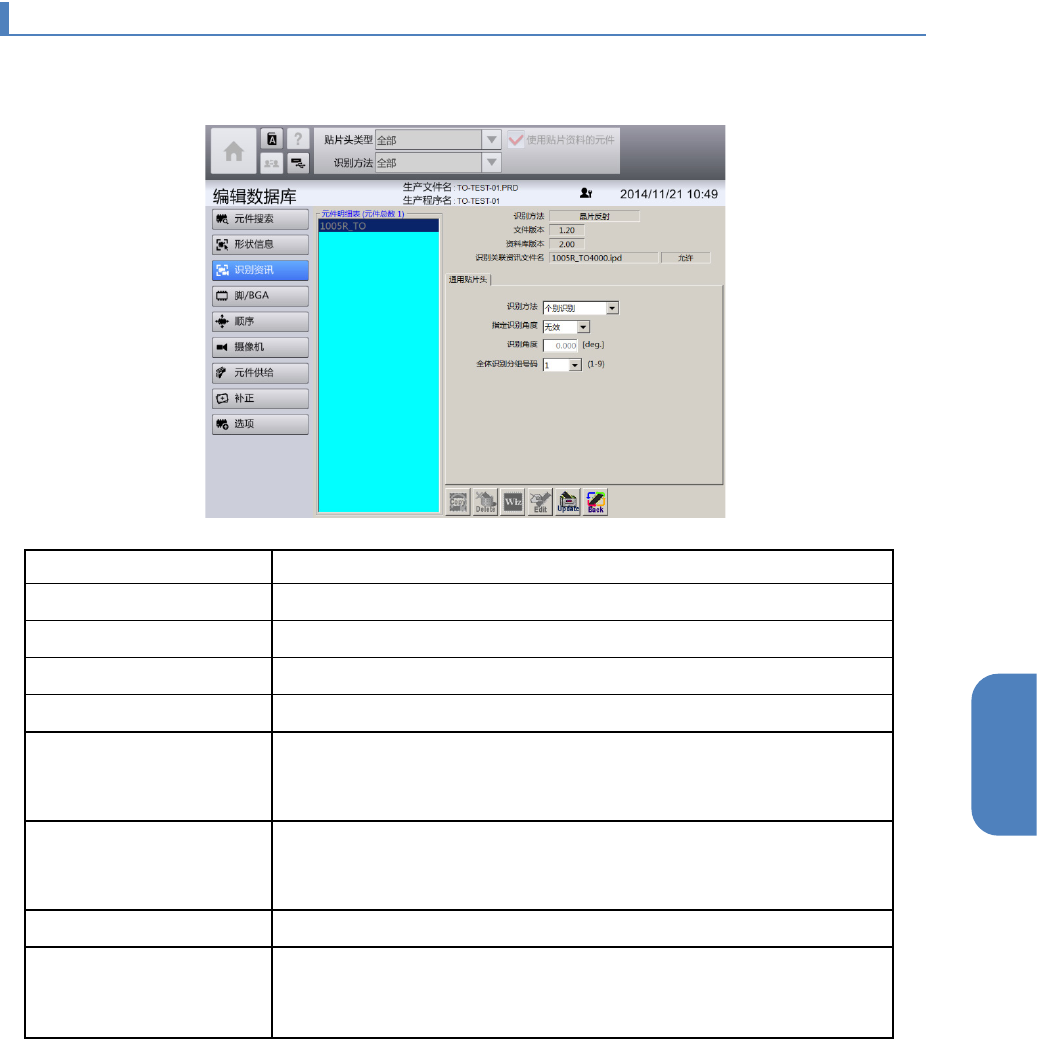

4-12-4. 元件的识别信息画面
可显示和编辑本机装置内 DB 或者程序中元件资料库中记录的元件资料之识别参数。
名称
说明
识别方法 显示识别方法。
资料库版本
显示资料库版本。
文件版本 显示文件版本。
识别关联资讯文件名 显示识别关联信息文件的有无，以及文件名。
识别方法 选择用通用贴片头识别元件的方法。
•
统一识别：用贴片头统一对吸取的多个元件同时识别
•
个别识别：用贴片头对吸取的元件个别识别
指定识别角度 显示用通用贴片头识别元件时是否指定识别角度。
•
不指定：不指定识别角度
•
指定：按照识别角度中指定的角度旋转吸嘴后，再识别元件
识别角度
(deg.)
显示用通用贴片头识别元件时的识别角度。
全体识别分组号码
在 1～9 的范围内选择用通用贴片头进行统一识别时，可按照同一照
明层级同时进行识别的分组编号。
通常选择 1。
第 4 章 操作篇
4-12. 编辑数据库
274

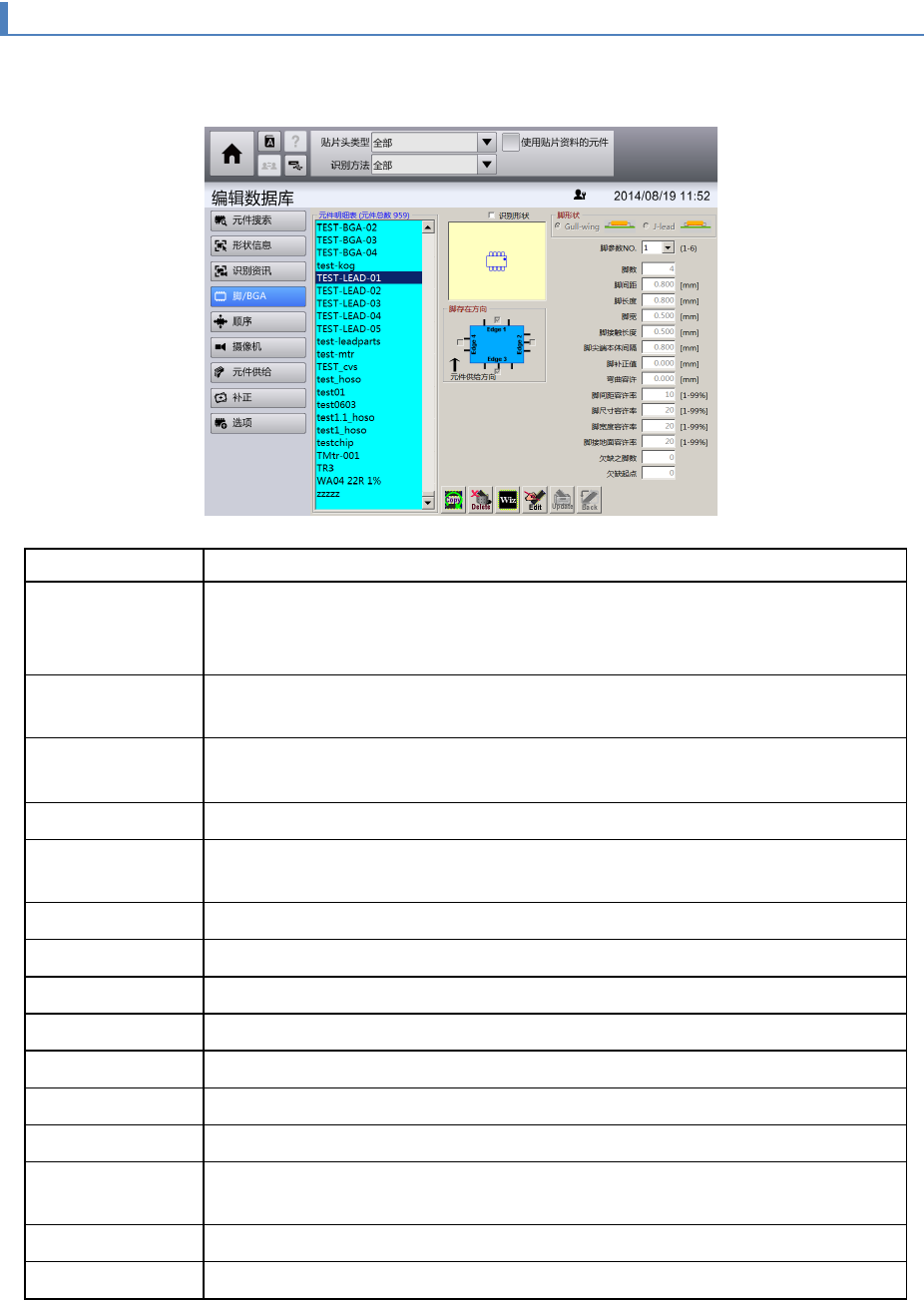

4-12-5. 元件的脚/BGA 信息画面
可显示和编辑本机装置内 DB 或者程序中元件资料库中记录的元件之脚信息或 BGA 信息。
脚元件时
项目名称
说明
脚形状 选择脚形状。
Gull-wing：Gull-wing 形脚
J-lead：J-lead 形脚
脚参数 No.
1 种元件最多可选择 6 种参数。即使边不同，只要数据相同，即可在指定存在
方向后使用。对脚分组后输入脚参数，然后在每个脚参数中输入各种数据。
脚存在方向
边 1～ 边 4
对不同的元件参数选择元件各边有无脚。各方向上有脚时，选中相应方向的
边。没有脚时取消选中。
脚数
在
1
～
9991
的范围内输入
1
个分组中实际存在的脚个数。
脚间距
在 0.001mm～99.999mm 的范围内输入脚的中心距离。分组中只有 1 个脚
时，脚间距中将显示 0[mm]。
脚长度
在
0.001mm
～
99.999mm
的范围内输入脚的长度。
脚宽
在
0.001mm
～
99.999mm
的范围内输入脚宽度。
脚接触长度 在 0.001mm～99.999mm 的范围内输入脚和基板接触面的长度。
脚尖端本体间隔
在
-999.999mm
～
999.999mm
的范围内输入脚前端与模型之间的间隔。
脚宽度容许率 在 1%～99% 的范围内输入脚宽度容许率。
脚尺寸容许率
在
1%
～
99%
的范围内输入脚长度容许率。
脚接地面容许率 在 1%～99% 的范围内输入脚和基板接触面的长度容许率。
脚补正值
在
-999.999mm
～
999.999mm
的范围内输入脚分组的中心相对于元件中心的
补正值。
弯曲容许 在 0～99.999 的范围内输入脚前端的弯曲容许率。
脚间距容许率 在 1%～99% 的范围内输入脚间距容许率。
第 4 章 操作篇
4-12. 编辑数据库
275
4
项目名称
说明
欠缺之脚数
脚为等间距配置时，在
0
～
999
的范围内输入
1
个分组中脚的缺损个数。
欠缺起点
输入 1 个分组中第一个缺损脚的位置。俯视元件，按顺时针方向从分组的开始
处数。

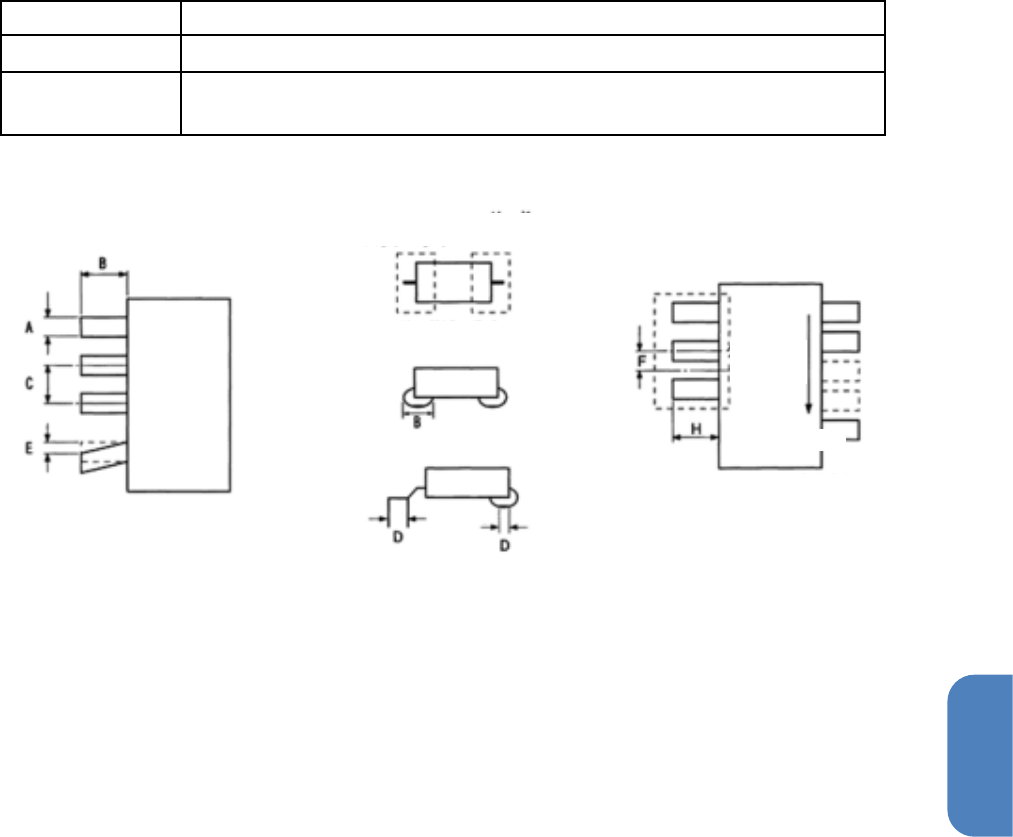

脚信息的详情
（A）脚宽度
（B）脚长度
（C）脚间距
（D）接触面长度
（E）脚弯曲容许率
（F）脚补正值
（G）—
（H）脚尖端到本体的间隔
（I） —
（J）欠缺个数
（K）欠缺起点
脚参数
1 脚参数 2
脚间距：0
组中心
元件中心
J：欠缺根数：2
K：欠缺起点：3
