第 4 章 操作篇 4- 12. 编辑数据库 276 BG A 元 件时 项目名称 说明 球直径 在 0.001 mm ～ 99.999 mm 的范围内输入球 的直径。 直径容许率 在 1% ～ 99% 的范围内输入球直径的 容许率。 球间距 X ／球间距 Y 以 0.001 mm ～ 99.999 mm 的范围 输入 相邻的球间隔。 球间距容许率 X ／ 球间距容许率 Y 以 1% ～ 99% 的范围 输入 球间距的容许率。 球数…
第 4 章 操作篇
4-12. 编辑数据库
275
4
项目名称
说明
欠缺之脚数
脚为等间距配置时，在
0
～
999
的范围内输入
1
个分组中脚的缺损个数。
欠缺起点
输入 1 个分组中第一个缺损脚的位置。俯视元件，按顺时针方向从分组的开始
处数。
脚信息的详情
（A）脚宽度
（B）脚长度
（C）脚间距
（D）接触面长度
（E）脚弯曲容许率
（F）脚补正值
（G）—
（H）脚尖端到本体的间隔
（I） —
（J）欠缺个数
（K）欠缺起点
脚参数
1 脚参数 2
脚间距：0
组中心
元件中心
J：欠缺根数：2
K：欠缺起点：3
第 4 章 操作篇
4-12. 编辑数据库
276

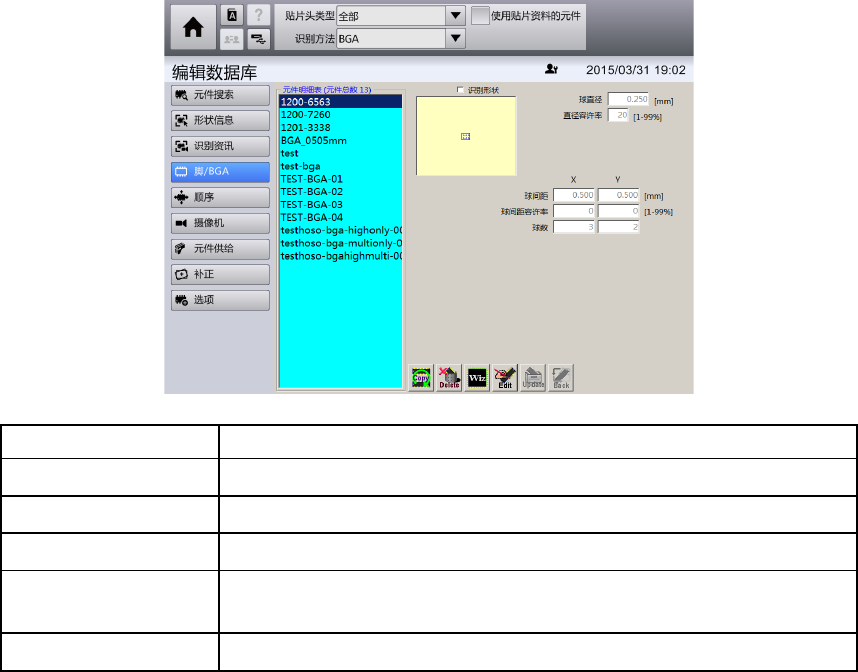

BGA 元件时
项目名称
说明
球直径
在
0.001 mm
～
99.999 mm
的范围内输入球的直径。
直径容许率 在 1% ～ 99%的范围内输入球直径的容许率。
球间距
X
／球间距
Y
以
0.001 mm
～
99.999 mm
的范围输入相邻的球间隔。
球间距容许率 X／
球间距容许率 Y
以 1% ～ 99%的范围输入球间距的容许率。
球数
X
／球数
Y
以
1
～
100
的范围输入可配置的球的个数。
第 4 章 操作篇
4-12. 编辑数据库
277
4
4-12-6. 元件的吸取、贴片顺序画面
可显示和编辑本机装置内 DB 或者程序中元件资料库中记录的元件资料之吸取和贴片顺序信息。
贴片头类型为高速时
贴片头类型为通用时
