第 4 章 操作篇 4- 12. 编辑数据库 283 4 4- 12 - 8. 元件供给资讯的画面 项目名称 说明 供给形式 选择供给形态。 元件数 输入 新品的元件 中收纳的元件个数。 供应角度 输入 元件的供应角度。从上方 看反时针方向为正方向。 料带种类 从 [ 纸带 ] ， [ 胶带 ] 中选择料带的材质。 料带宽度 选择料带的宽度。 料带间距 选择料带上的 元件 间隔。 使用接缝传感器 选择在接缝（搭 接）的检测中是否使用接缝…
第 4 章 操作篇
4-12. 编辑数据库
282
选中高速贴片头，元件摄像机时
名称
说明
使用摄像机 选择元件摄像机。
亮灯时间
从
[
闪烁
]
，
[
常亮
]
中选择照明的亮灯时间。
照明层级 选择照明的亮度级别。
根据摄像机的种类，设定的照明亮度级别不同。仅可使用元件摄像机的[同轴照
明]及[斜照明]。
[使用的摄像机为元件摄像机时]
•
同轴照明：
(
闪烁
)0
～
8
，
(
常亮
)0
～
4
•
斜照明：
(
闪烁
)0
～
8
，
(
常亮
)0
～
4
选择通用贴片头、VCS 时
名称
说明
使用摄像机 选择 VCS。
亮灯时间
从［闪烁］、［常亮］中选择照明的亮灯时间。
照明层级 选择照明的亮度级别。
根据摄像机的种类，设定的照明亮度级别不同。可使用 VCS 的［同轴照明］
及［上层照明 1］、［上层照明 2］、［中层照明 1］、［中层照明 2］、［下
层照明］。
［使用摄像机为
VCS
时］
•
上层照明
1
：
(
闪烁
)0
～
8
、
(
常亮
)0
～
4
•
上层照明
2
：
(
闪烁
)0
～
8
、
(
常亮
)0
～
4
•
中层照明
1
：
(
闪烁
)0
～
8
、
(
常亮
)0
～
4
•
中层照明
2
：
(
闪烁
)0
～
8
、
(
常亮
)0
～
4
•
下层照明：
(
闪烁
)0
～
8
、
(
常亮
)0
～
4
•
同轴照明：
(
闪烁
)0
～
8
、
(
常亮
)0
～
4
第 4 章 操作篇
4-12. 编辑数据库
283
4

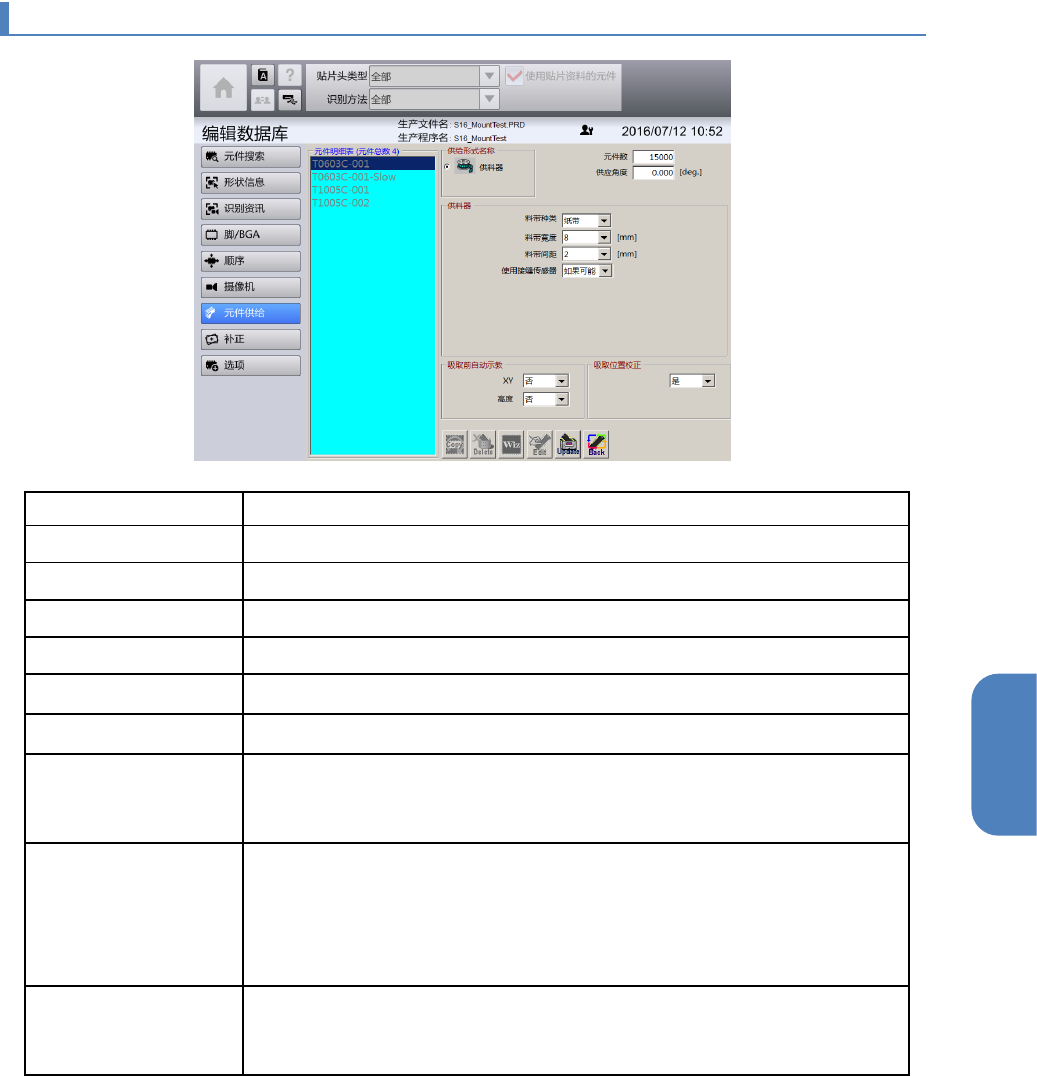

4-12-8. 元件供给资讯的画面
项目名称
说明
供给形式 选择供给形态。
元件数 输入新品的元件中收纳的元件个数。
供应角度
输入元件的供应角度。从上方看反时针方向为正方向。
料带种类 从[纸带]，[胶带]中选择料带的材质。
料带宽度 选择料带的宽度。
料带间距 选择料带上的元件间隔。
使用接缝传感器 选择在接缝（搭接）的检测中是否使用接缝传感器。
•
如果可能：如果是附带接缝传感器的送料器则使用。
•
不使用：即使是附带接缝传感器的送料器也不使用。
吸取前自动示教
选择是否从供料器吸取元件前，自动示教吸取位置的
[XY]
位置或
[
高度
]
。
进行自动示教时，选择 [是]，不进行时选择 [否]。
如果因元件的尺寸或供给形态不能进行示教，将会自动选择[否]。
•
XY
：设定是否通过自动空洞示教进行吸取示教
•
高度：设定是否通过
HMS
自动测量元件吸取高度
吸取位置校正 要进行元件吸取时选择是否使用吸取位置校正。
•
是：（初始值）在进行了吸取位置校正的吸取位置上吸取元件
•
否：吸取元件时不使用吸取位置校正
第 4 章 操作篇
4-12. 编辑数据库
284

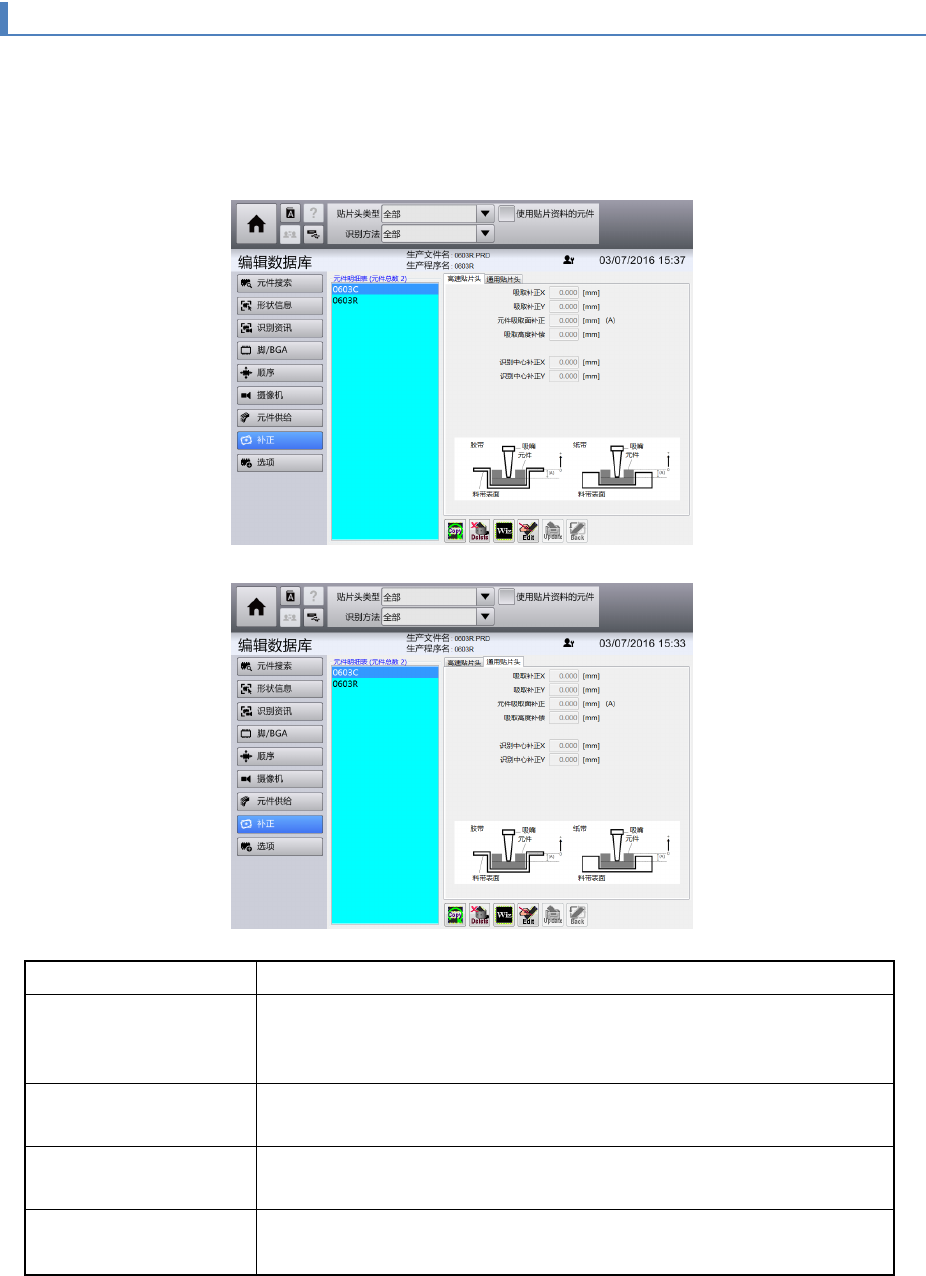

4-12-9. 元件的补正值信息画面
可显示和编辑本机装置内 DB 或者程序中元件资料库中记录的元件资料之吸取补正值/识别中心补正值信
息。
补正值信息中汇集了吸嘴从带式供料器吸取元件时所需的数据。
■贴片头类型为高速时
■贴片头类型为通用时
项目名称
说明
吸取补正 X[mm] ／
吸取补正 Y[mm]
要吸取的位置不是元件中心时，为使从元件中心移到吸取位置，应输
入 XY 方向上的补正值。右方向和上方向用「+」号表示，左方向和下
方向用「
-
」表示。
元件吸取面补正
输入从元件表面的高度到元件吸取面的高度。符号：上方向为「+」，
下方向为「-」。
吸取高度补偿
输入元件吸取时的吸嘴高度补偿量。符号为下方向用「
+
」号表示，上
方向用「
-
」表示。
识别中心补正 X[mm]／
识别中心补正 Y[mm]
显示作为元件识别中心的位置偏移值，显示范围为-999.999 mm～
999.999 mm。
