第 4 章 操作篇
4-13. 元件生成向导
288
4-13. 元件生成向导
可利用向导的形式，方便地新建或编辑本机装置内 DB 或者程序中记录的元件资料。
在顶部菜单中触摸[编辑数据库]。在[编辑数据库]画面中触摸各种设定的按钮，将显示用于详细设定的子
菜单。

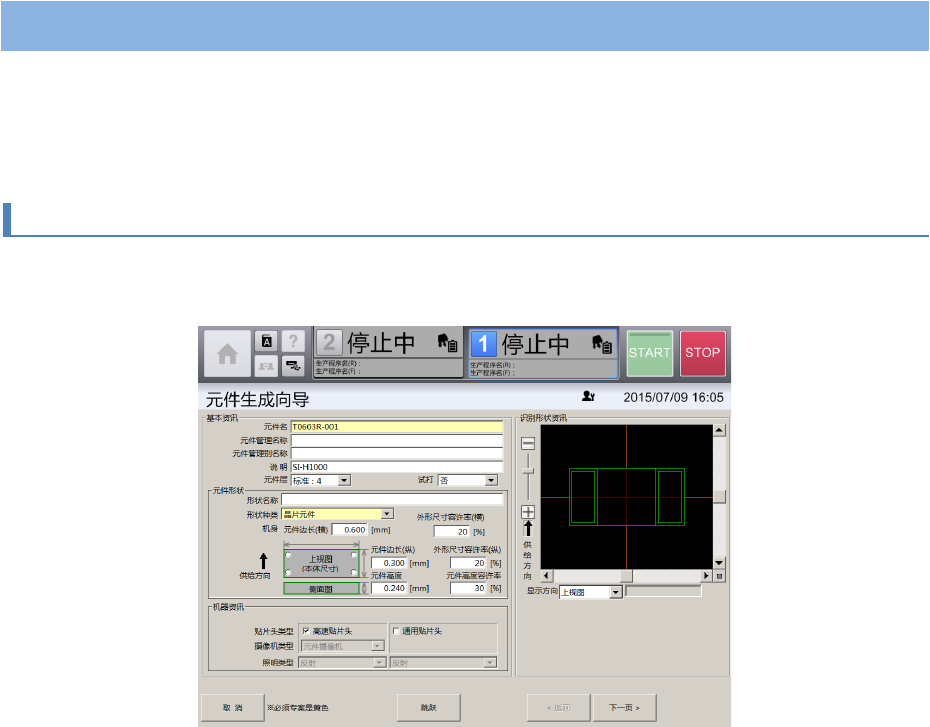

4-13-1. 基本信息画面
画面上显示为黄色的项目为必填项目。
第 4 章 操作篇
4-13. 元件生成向导
289
4
记号
名称
说明
(a)
元件名
输入识别元件所需的元件名。
(b)
元件管理名称 输入用于元件管理的一般名称。
(c)
元件管理别名称
输入用于元件管理的别名。
(d)
说明 输入注释。
(e)
元件层
选择元件的贴片顺序。
(f)
试打
运转模式为 [试打] 时，试打范围选择了 [指定元件] 时，选择是否为要
贴片的元件。
•
是：如果选择了
[
指定元件
]
则贴片。
•
否：不贴片。
(g)
元件形状
输入与元件形状相关的信息。
【贴片头类型为高速贴片头时】
元件边长：5.0mm 以下，元件高度：3.0mm 以下
【贴片头类型为通用贴片头时】
元件边长：50.0mm 以下，元件高度：10.5mm 以下。
•
形状名称：输入形状的一般名称。
•
形状种类：从元件的形状类型
[
晶片元件
]
、
[
脚元件
]
、
[BGA
元
件
]
、
[
异形元件
(
无引脚
)]
、
[
异形元件
(
有脚
)]
、
[
异形元件
(
有球
)]
中
选择。
•
元件边长（横）／元件边长（纵）：输入方形元件的尺寸。选择
[
脚元件
]
时，输入不含脚部分的元件尺寸。
•
元件高度
(mm)
：输入元件的高度。
•
外形尺寸容许率（横）／外形尺寸容许率（纵）：在
1%
～
30%
的范围内输入识别外形尺寸时的容许率。
•
元件高度容许率
(%)
：在
1%
～
99%
的范围内输入吸取检查识别
时元件高度的容许率。
(h)
机器资讯 显示与机器相关的信息，选择所需类型。
•
贴片头类型：从
[
高速贴片头
]
、
[
通用贴片头
]
中选择对元件进行贴
片的贴片头。
•
摄像机类型：选择用于识别元件的摄像机，高速贴片头为
[
元件摄
像机
]
、通用贴片头为
[VCS]
。
•
照明类型：选择用于识别元件的照明，
[
反射
]
。
(i)
识别形状资讯
显示所输入元件的形状。
第 4 章 操作篇
4-13. 元件生成向导
290
4-13-2. 供给资讯画面
画面上显示为黄色的项目为必填项目。
记号
名称
说明
(a)
供给形式名称
从下拉列表中选择元件的供给形态。
(b)
供应角度 输入元件的供应角度。俯视元件，反时针旋转方向为正方向。
(c)
元件数 输入新元件带卷中存放的元件个数。
(d)
供料器信息 从下拉列表中选择与带式供料器相关的信息。
•
料带种类：从
[
纸带
]
，
[
胶带
]
中选择料带的材质。
•
料带宽度：选择料带的宽度。
•
料带间距：选择料带上的元件间隔。
可使用的料带宽度与间距如下。
料带种类 带宽
料带间距
1
2
4
8
12
16
20
24
28
32
纸
4 (
注
1)
8
△ ○
○
胶带
4 (
注
1)
○
8
△ ○
○
12
△ ○ ○
○
16
○ ○
○ ○
24
○ ○
○ ○ ○ ○
32
○ ○
○ ○ ○ ○ ○ ○
○：可选择 △始终可选择，但仅适用于 RF 送料器
