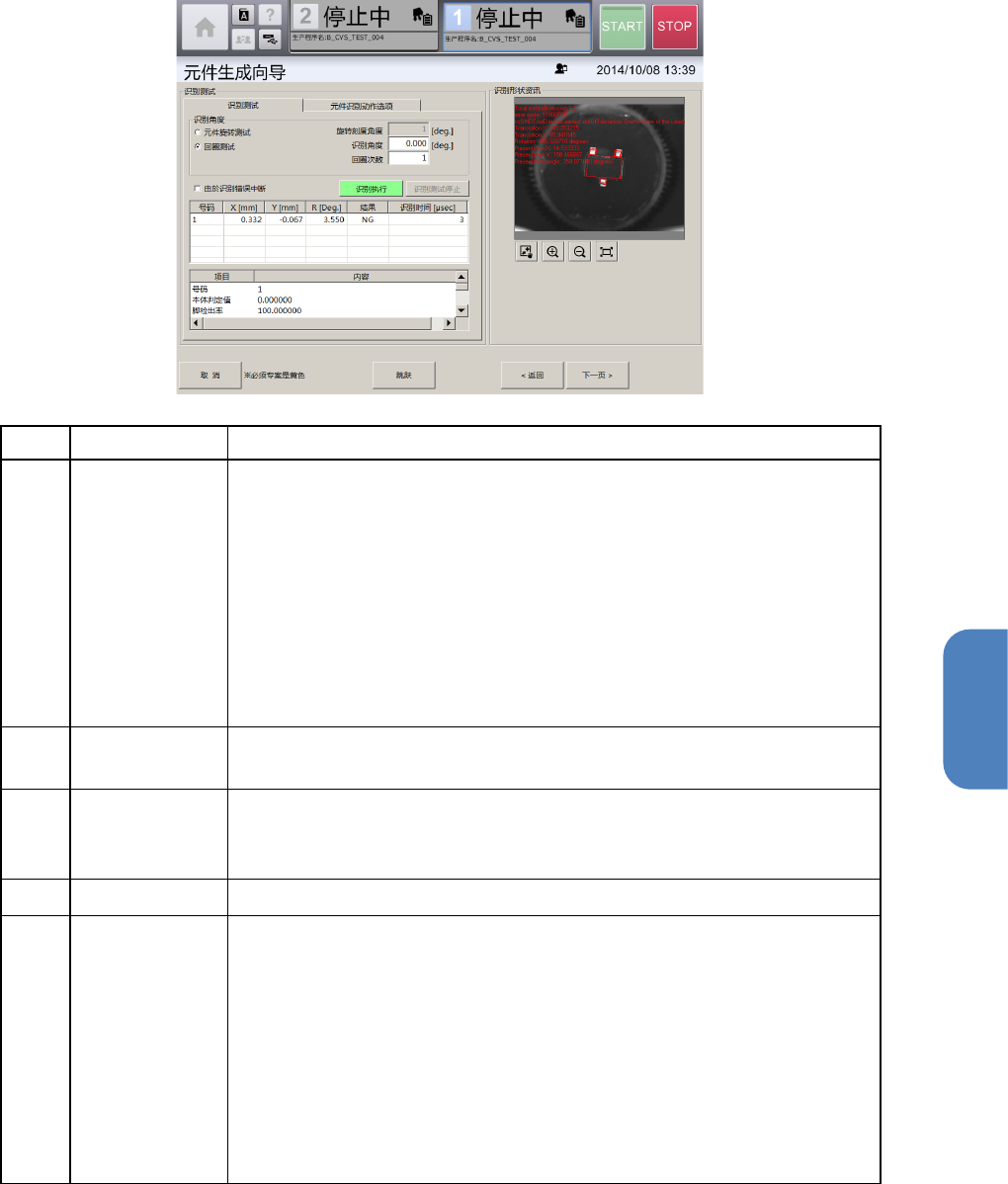

4-13-6. 识别测试画面
[识别测试]画面，用编辑的元件识别数据，一边对吸取中的元件进行旋转，一边反复进行元件识别动作，
进行确认。测试方法有以下 2 种方法。
• 元件旋转测试：按照指定的间隔角度，使元件进行 0～360 度旋转的同时进行识别测试。
• 反复测试：按照指定的角度，进行指定次数的反复识别测试。
Tips
元件识别失败时，有时需要在
[
影像存取
]
画面或
[
识别资料编辑
]
画面中，对照明条件、元件识
别数据进行重新调整。
元件识别的详细参数，可在
[
元件识别动作选项
]
选项卡中编辑。
第 4 章 操作篇
4-13. 元件生成向导
309
4
选择[识别测试]
记号
名称
说明
(a)
识别角度 设定识别测试的模式及识别条件。
•
元件旋转测试：勾选此项目后，通过使元件的适当角度与实际元件
的角度一致的状态下，使之旋转进行识别，可对生产时按照元件角
度的识别性进行验证。
•
回圈测试（反复测试）：勾选此项目后，通过按照设定的识别角度
进行反复识别测试，可对按照指定角度的识别结果的相关再现性进
行验证。
•
旋转刻度角度：输入元件旋转测试中
1
个步骤的旋转刻度角度。
•
识别角度：输入反复测试（回圈测试）中执行识别的元件的角度。
•
回圈次数（反复次数）：输入进行反复测试（回圈测试）的次数。
(b)
由于识别错误
中断
勾选此项目后，识别中发生错误时，即中断识别测试。
(c)
识别执行 执行选择的识别测试。
因识别错误而中断，或按[识别测试停止]按钮而停止时，会从最初开始重
新进行识别测试。
(d)
识别测试停止
中途停止识别测试。
(e)
识别结果列表 在列表中显示识别测试的结果。
•
号码：按照执行元件识别的顺序编号显示。
•
X[mm]
：显示以元件摄像机的中心为基准的元件吸取时的
X
方向偏
离量。
•
Y[mm]
：显示以元件摄像机的中心为基准的元件吸取时的
Y
方向偏
离量。
•
R[Deg.]
显示以元件摄像机的中心为基准的元件吸取时的角度偏离
量。
•
结果：以
“OK”
或
“NG”
显示元件识别的执行结果。
•
识别时间
[μsec]
：显示元件识别需要的时间。
第 4 章 操作篇
4-13. 元件生成向导
310

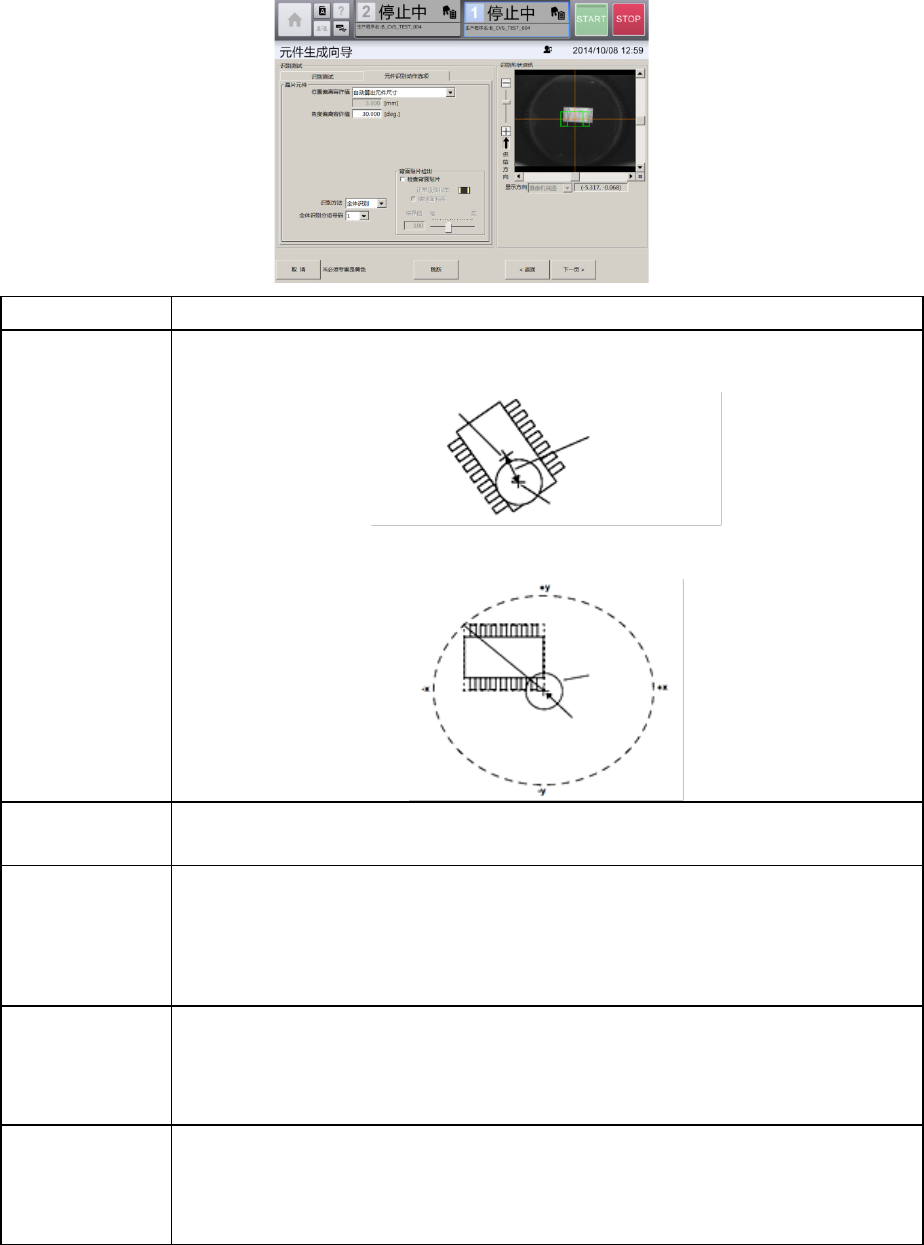

选择[元件识别动作选项]（晶片元件）
名称
说明
位置偏离容许值 从下拉列表中选择识别元件时在哪个范围内进行识别。
•
指定位置：在指定区域内识别。
•
从元件尺寸自动算出：考虑角度、角度偏差的容许值，自动设定识别区域后识
别。
角度偏离容许值
对识别得到的元件角度与预计元件所在的角度有偏差时，容许的角度偏差量进行设
定。
背面贴片检出 吸取元件时，设定是否检测元件的背面贴片（上下反转吸取的状态）。
•
检查背面贴片：勾选此项，将检测背面贴片的元件。
•
正常吸取状态：指定元件表面的亮度。元件表面在摄像机画面中较亮时，要勾
选
[
接地面明亮
]
。
•
临界值：输入亮度的阈值，以区分元件表面的状态。也可移动滚动条来调整。
识别方法 选择用通用贴片头识别元件的方法。
•
全体识别：对贴片头吸取的多个元件全体同时进行识别
•
个别识别：对贴片头吸取的元件分别进行识别
仅当贴片头类型为通用贴片头时才显示此项。
全体识别分组号
码
在 1～9 的范围内选择用通用贴片头进行全体识别时，按照同一照明层级可同时进
行识别的分组号码。
通常选择 1。
仅当贴片头类型为通用贴片头时才显示此项。
吸嘴前端
指定量
实际元件
中心位置
吸嘴前端
物理坐标原点
