第 4 章 操作篇
4-13. 元件生成向导
315
4

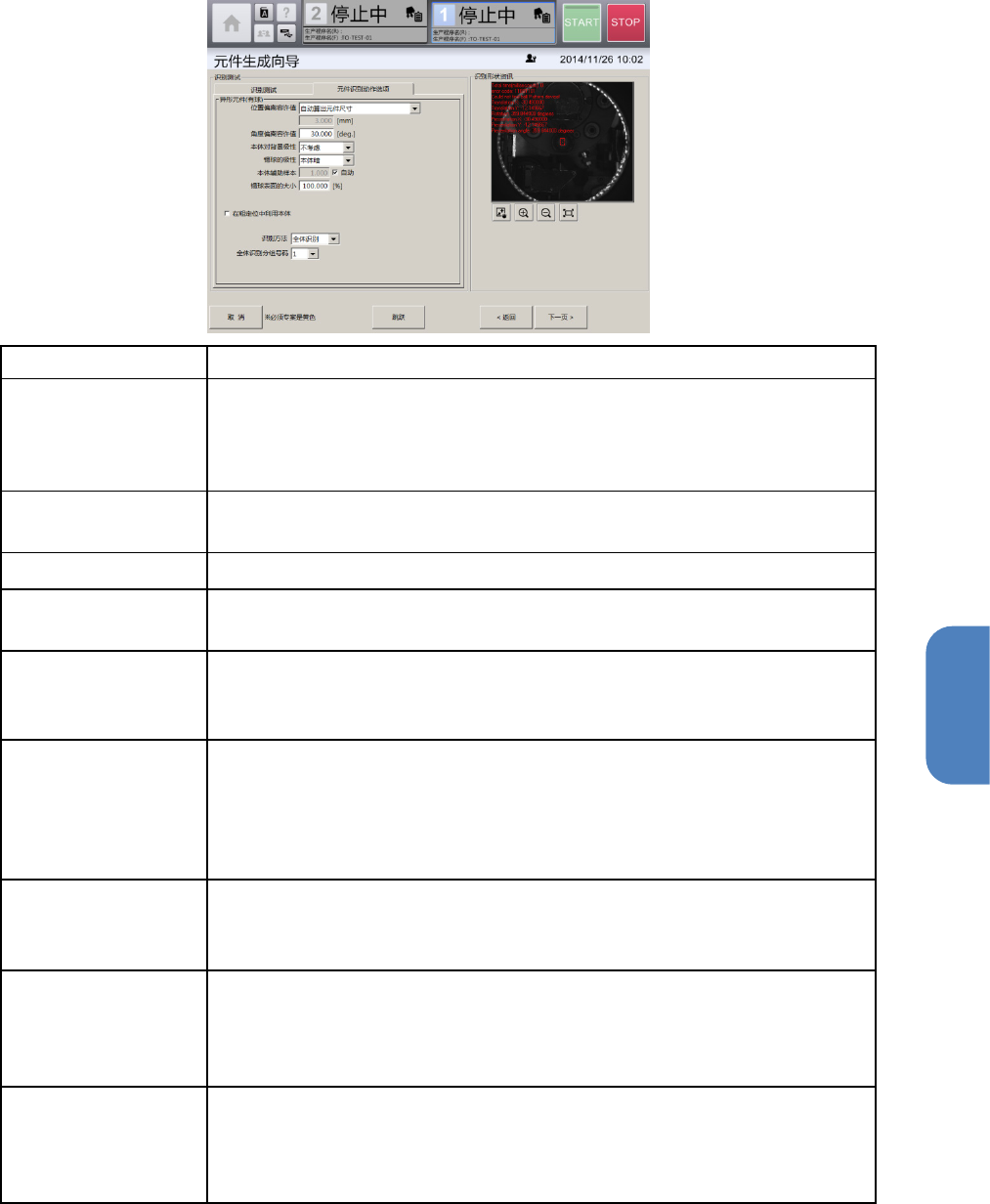

选择识别选项（异形元件（有球））
名称
说明
位置偏离容许值
从下拉列表中选择识别元件时在哪个范围内进行识别。
•
指定位置：在指定区域内识别。
•
自动算出元件尺寸：考虑角度、角度偏差的容许值，自动设定识别区域
后识别。
角度偏离容许值
对识别得到的元件角度与预计元件所在的角度有偏差时，容许的角度偏差量
进行设定。
本体对背景极性 在下拉列表中设定元件本体和背景的亮度差。
锡球的极性
用下拉列表设定本体与脚哪个更加明亮可见。选择［本体明］、［本体暗］
中任意一个。
本体辅助样本 指定检测主体时使用的样品系数。
如果设定为 1，则使用所有像素识别主体，如果设定为 2，则从 2×2 的像素
中选择一个代表点来识别主体。
锡球表面的大小
如果通过识别取得的锡球尺寸与实际的锡球尺寸不同，要设定「通过识别取
得的锡球尺寸」相对于「实际锡球尺寸」的百分比。
如果本体为白色系，则锡球看起来倾向于较大，通过设定大于 100%的值，
有时会改善元件识别错误。如果本体为黑色系，则锡球看起来倾向于较小，
通过设定为小于
100%
的值，有时会改善元件识别错误。
在粗定位中利用本体 计算元件的大概位置时，选中后将使用主体信息计算。
主体反映清晰明确时，很容易用主体信息计算。
主体检测失败时，自动转移到利用锡球的定位处理。
识别方法 选择用通用贴片头识别元件的方法。
•
全体识别：对贴片头吸取的多个元件同时进行全体识别
•
个别识别：对贴片头吸取的元件分别进行识别
仅当贴片头类型为通用贴片头时才显示此项。
全体识别分组号码
在 1～9 的范围内选择用通用贴片头进行全体识别时，按照同一照明层级可
同时进行识别的分组号码。
通常选择 1。
仅当贴片头类型为通用贴片头时才显示此项。
第 4 章 操作篇
4-13. 元件生成向导
316

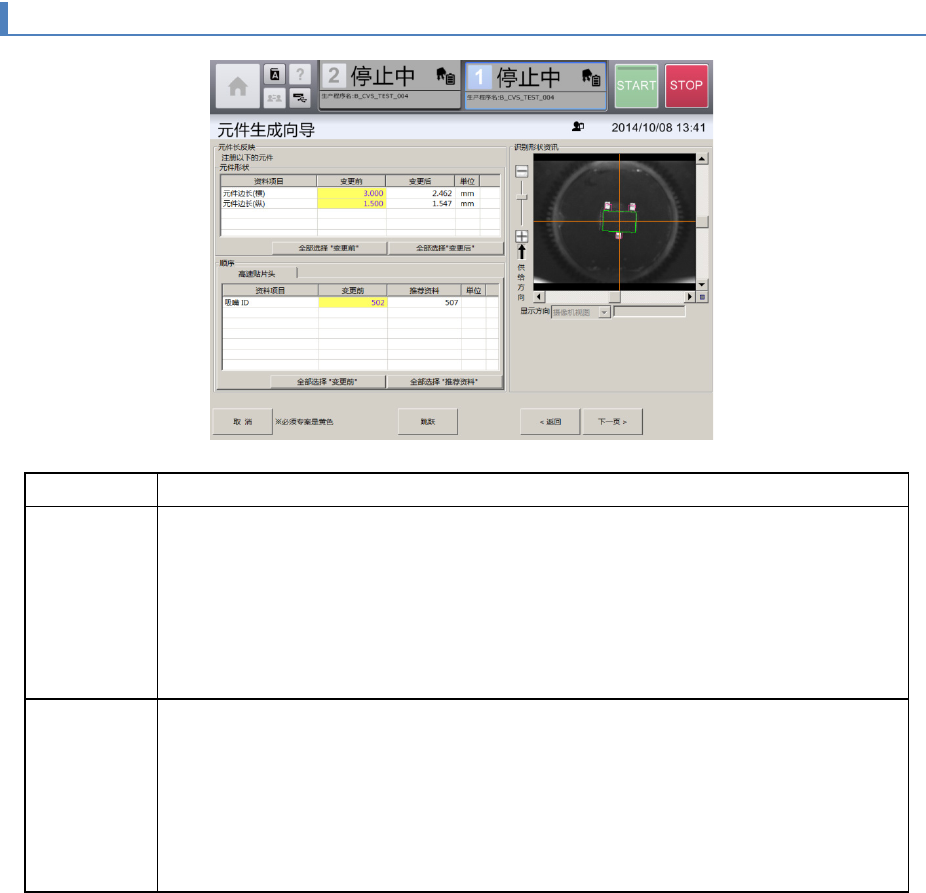

4-13-7. 元件边长反映画面
名称
说明
元件形状
注册元件的形状。
•
资料项目：显示可更改元件边长的项目。
•
变更前：显示更改元件边长前的值。
•
变更后：显示更改元件边长后的值（输入值）。
•
单位：显示单位。
•
全部选择
“
变更前
”
：使用更改前的值作为所有元件形状的设定值。
•
全部选择
“
变更后
”
：使用更改后的值作为所有元件形状的设定值。
顺序 注册序列的设定值。
•
资料项目：显示可更改序列的项目。
•
变更前：显示元件管理表格中注册的值，或在吸取，废弃画面中输入的值。
•
推荐资料：显示生成运动数据时的推荐值。
•
单位：显示单位。
•
全部选择
“
变更前
”
：使用更改前的值作为所有序列的设定值。
•
全部选择
“
推荐资料
”
：使用推荐数据的值作为所有序列的设定值。
第 4 章 操作篇
4-13. 元件生成向导
317
4
4-13-8. 元件废弃画面
在[吸取、废弃]画面中吸取元件后，为了进行元件的废弃，会再次显示[吸取、废弃]画面的[元件废弃]选项
卡。
记号
名称
说明
(a)
废弃方法 通过下拉列表选择元件的废弃方法。
•
废弃盒：自动将元件废弃到废弃盒。
•
手动废弃：手动从吸嘴将元件取下。
(b)
废弃执行 废弃吸取的元件。
在[废弃方法]中选择了[废弃盒]时，自动废弃到废弃盒。
在[废弃方法]中选择了[手动废弃]时，贴片头会移动到近前，元件一次性更
换台车会下降，门的锁定将解除。手动从吸嘴取下元件后，触摸[废弃完成]
按钮，手动废弃即完成
(c)
废弃完成
完成手动废弃的作业。
(d)
废弃取消 在手动废弃的作业过程中取消。
