第 4 章操作篇 4- 13. 元件生成向导 318 4- 13 - 9. 注册信息确认画面名称说明注册信息列表列表显示生成元件的注册信息。表示明细显示注册元件的详细信息。注册将元件生成向导中编辑的元件数据注册到数据库中。取消不进行元件的注册，结束元件生成向导。

第 4 章操作篇

4-13. 元件生成向导

317

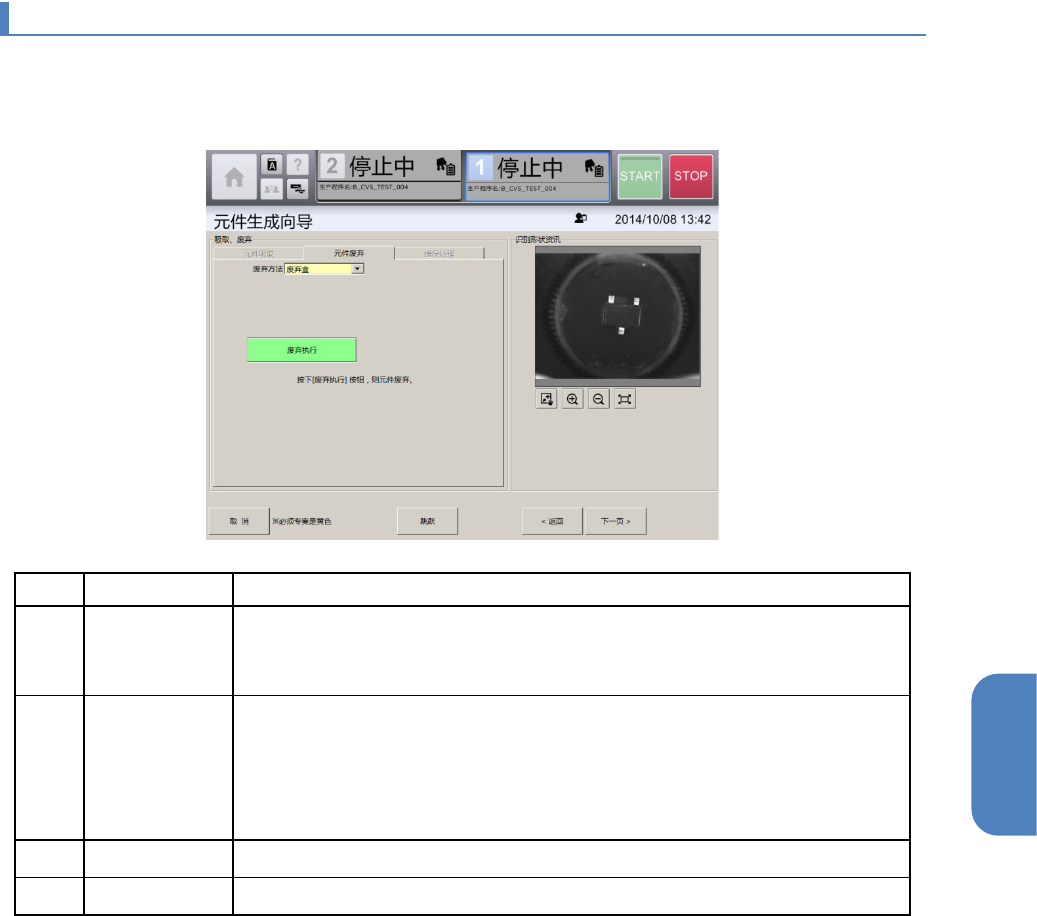

4-13-8. 元件废弃画面

在[吸取、废弃]画面中吸取元件后，为了进行元件的废弃，会再次显示[吸取、废弃]画面的[元件废弃]选项

卡。

记号

名称

说明

(a)

废弃方法通过下拉列表选择元件的废弃方法。

•

废弃盒：自动将元件废弃到废弃盒。

•

手动废弃：手动从吸嘴将元件取下。

(b)

废弃执行废弃吸取的元件。

在[废弃方法]中选择了[废弃盒]时，自动废弃到废弃盒。

在[废弃方法]中选择了[手动废弃]时，贴片头会移动到近前，元件一次性更

换台车会下降，门的锁定将解除。手动从吸嘴取下元件后，触摸[废弃完成]

按钮，手动废弃即完成

(c)

废弃完成

完成手动废弃的作业。

(d)

废弃取消在手动废弃的作业过程中取消。

第 4 章操作篇

4-13. 元件生成向导

318

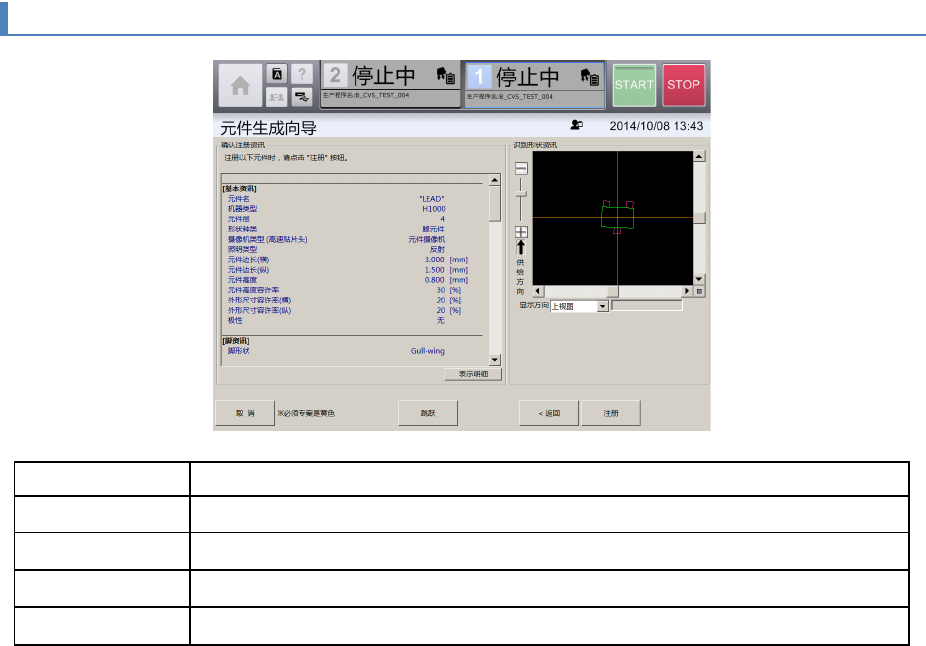

4-13-9. 注册信息确认画面

名称

说明

注册信息列表

列表显示生成元件的注册信息。

表示明细显示注册元件的详细信息。

将元件生成向导中编辑的元件数据注册到数据库中。

取消不进行元件的注册，结束元件生成向导。

第 4 章操作篇

4-14. 数据制作步骤

319

4-14. 数据制作步骤

4-14-1. 元件生成向导

这里介绍从获得电子元件到创建元件资料的步骤。

实际创建元件资料时，请按照各元件品种的步骤，在理解创建元件识别数据的作业后，创建对象电子元件

的数据。

新建和已有数据的编辑

获得创建元件识别数据所需的电子元件，触摸顶部菜单中的[编辑数据库]，然后触摸[编辑数据库]菜单的

各个功能画面中显示的[Wizard]，将显示弹出菜单。

创建元件资料时，触摸以下按钮。

• 新建：新建时

• 编辑：重新编辑已有数据时

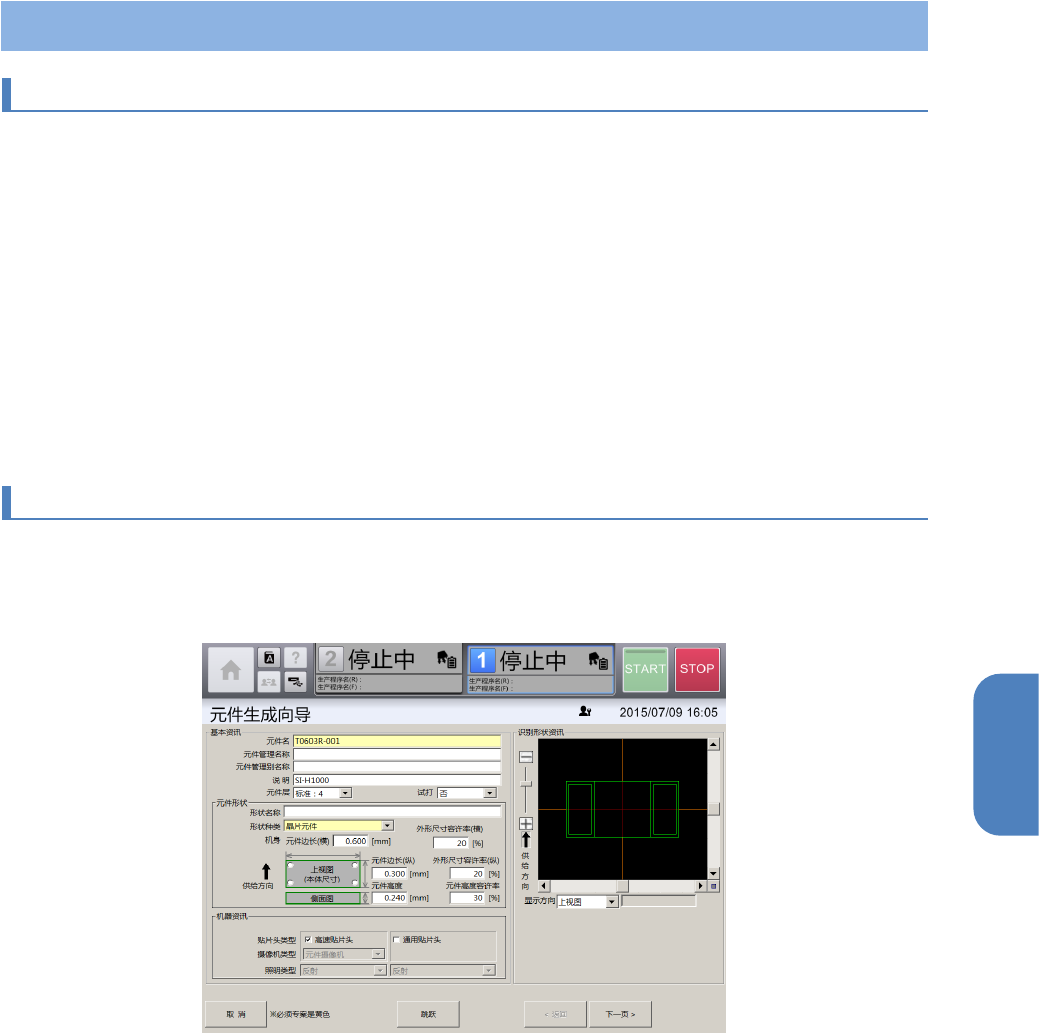

4-14-2. 元件资料的新建

触摸[Wizard]，显示弹出菜单。

在弹出菜单的列表中选择新建，显示[元件生成向导]。
