RX-7,RX-7R_InstructionManual_Rev18_C - 第416页
第 4 章 操作篇 4- 14. 数据制作步骤 324 15 触摸 [ 下一页 ] 。 显示 [ 确认注册资讯 ] 画面。 16 触摸 [ 注册 ] ，注册元件。 结束 元件生成向导，返回 [ 编辑 数据库 ] 画面，元件注册完成 。
第 4 章 操作篇
4-14. 数据制作步骤
323
4

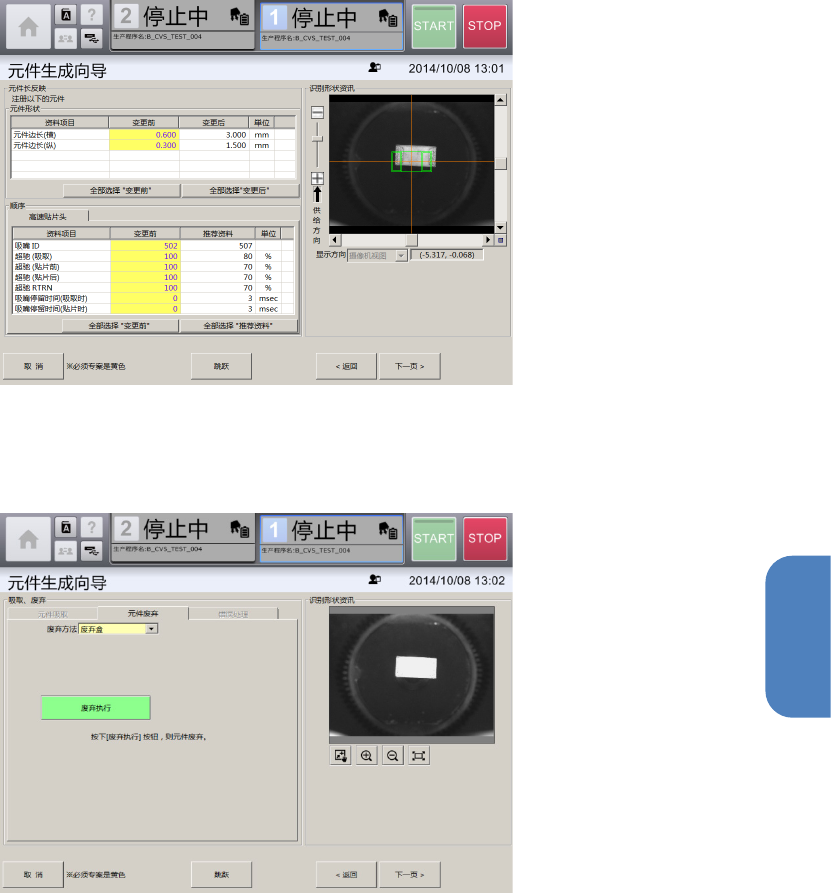

13 触摸[下一页]。
在[基本信息]画面中，变更[元件形状]的元件边长（横）或元件边长（纵），吸嘴 ID 或超驰等推荐
数据发生变更时，会显示 [元件(边)长反映]画面。请选择变更前及推荐数据中注册的值。
14 触摸[下一页]。
如果在贴片头吸取元件的过程中，则显示[吸取、废弃]画面。
废弃吸取中的元件。
第 4 章 操作篇
4-14. 数据制作步骤
324
15 触摸[下一页]。
显示[确认注册资讯]画面。
16 触摸[注册]，注册元件。
结束元件生成向导，返回[编辑数据库]画面，元件注册完成。
第 4 章 操作篇
4-14. 数据制作步骤
325
4

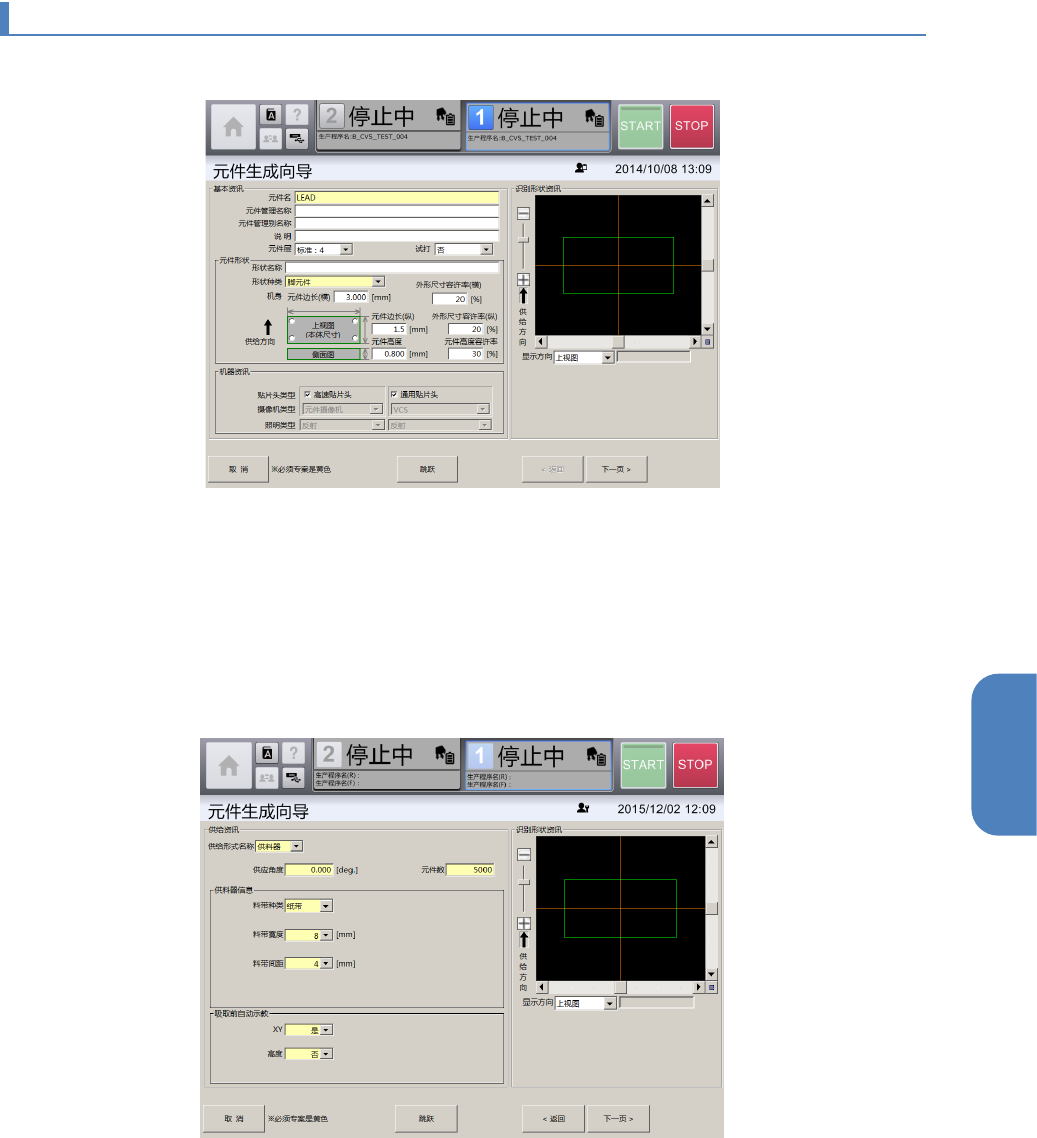

4-14-4. 制作脚元件的数据
1 打开[元件生成向导]画面，输入元件名。
2 从[形状种类]的下拉列表中选择脚元件。
3 选择元件贴片中使用的[贴片头类型]。
有些尺寸的元件，因选择的贴片头，有时不能生成元件数据。
4 触摸[下一页]。
显示[供给资讯]画面。
5 从下拉列表中分别选择[供给形式名称]、[供应角度]、[元件数]。
6
从下拉列表中分别选择[供料器信息]的[料带种类]、[料带宽度]、[料带间距]。
