第 4 章 操作篇
4-14. 数据制作步骤
328
12 触摸[下一页]。

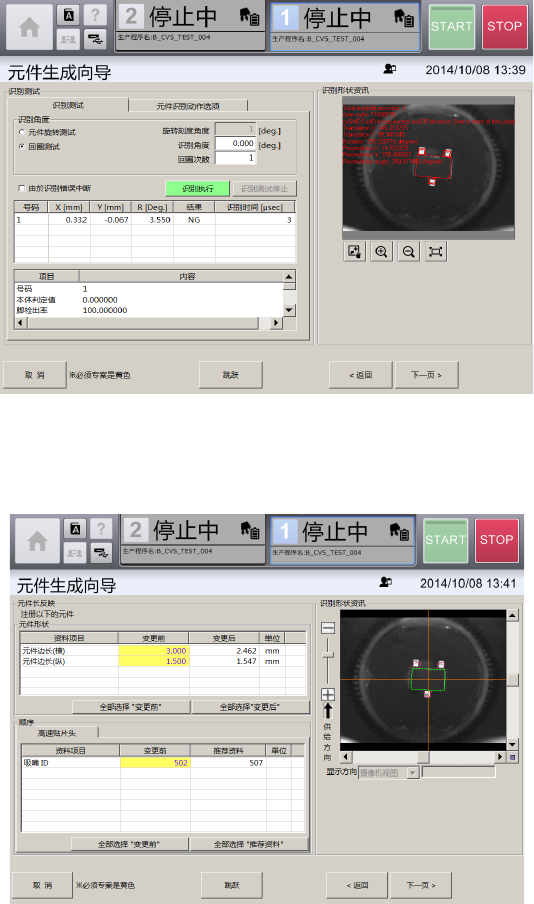

显示[识别测试]画面。
[识别测试]选项卡，可在[吸取、废弃]画面中吸取元件时，使用[识别资料编辑]画面中制作的元件识
别数据，对元件进行识别测试。
[元件识别动作选项]选项卡，可对元件识别功能或背面贴片检测功能的详细参数进行设定。
13 触摸[下一页]。
在[基本信息]画面中，变更[元件形状]的元件边长（横）或元件边长（纵），吸嘴 ID 或超驰等推荐
数据发生变更时，会显示 [元件(边)长反映]画面。请选择变更前及推荐数据中注册的值。
第 4 章 操作篇
4-14. 数据制作步骤
329
4
14 触摸[下一页]。

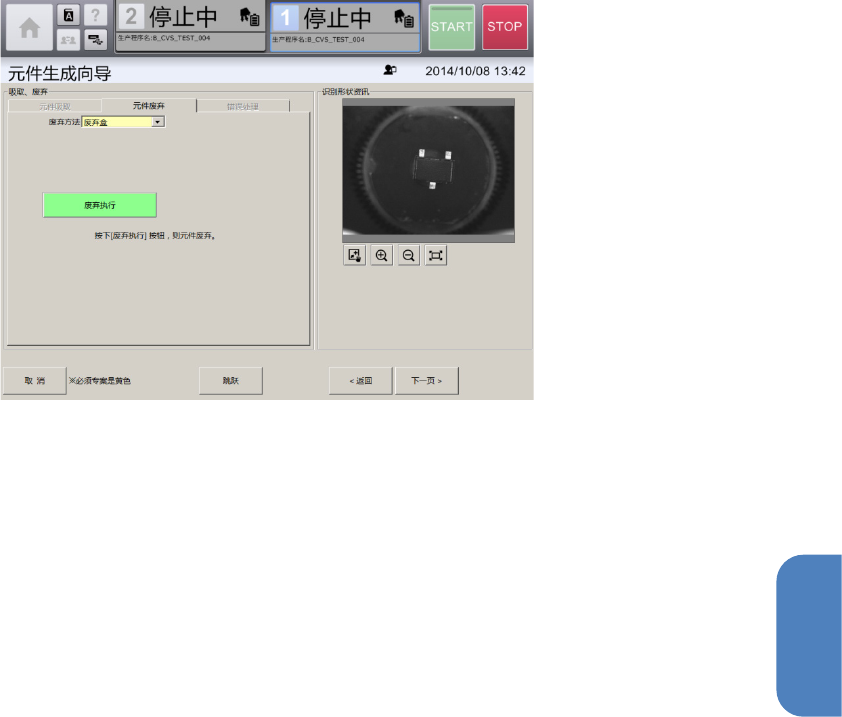

贴片头吸取元件过程中，会显示[吸取、废弃]画面。
废弃吸取中的元件。
15 触摸[下一页]。
显示[确认注册信息]的确认画面。
触摸[表示明细]，即显示注册元件的详细信息。
16 触摸[注册]，注册元件。
结束元件生成向导，返回[编辑数据库]画面，元件注册完成。
第 4 章 操作篇
4-14. 数据制作步骤
330
4-14-5. 制作 BGA 元件的资料

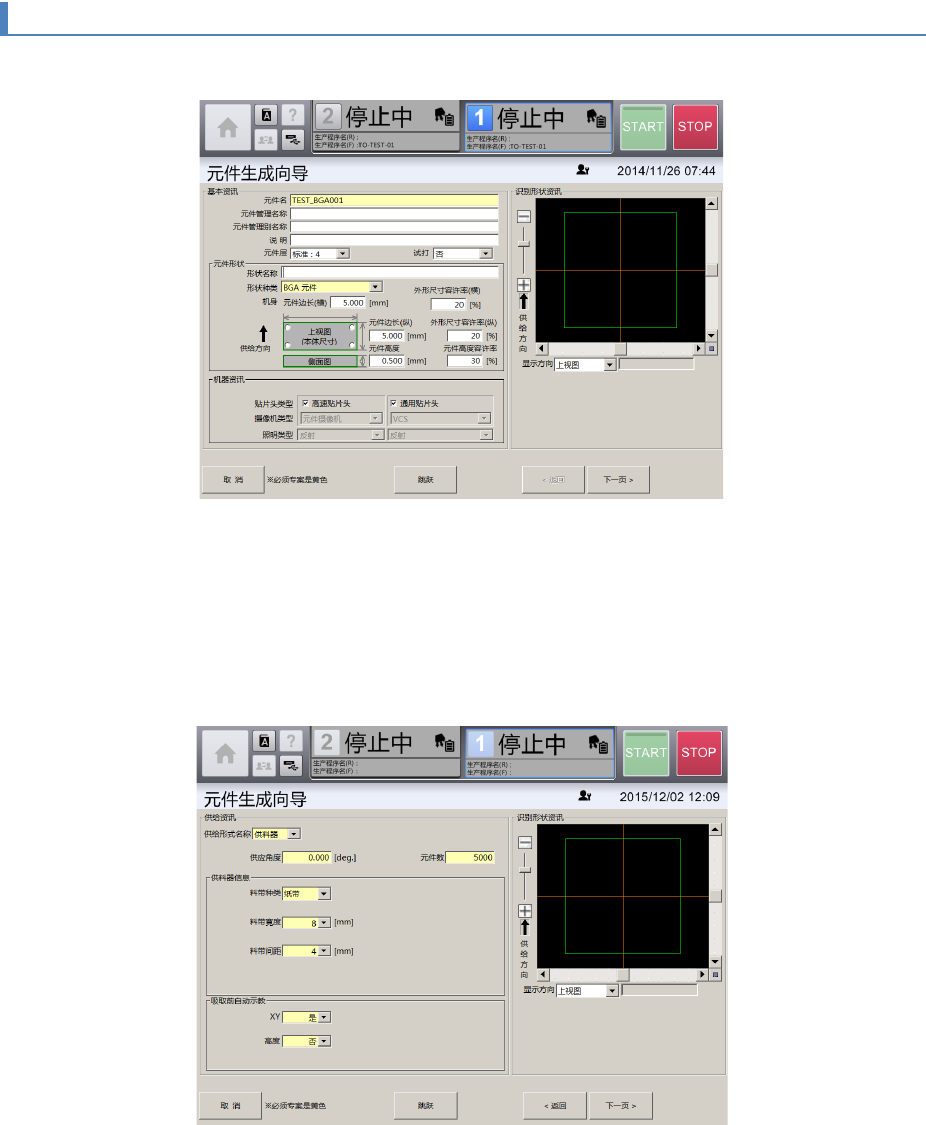

1 打开［元件生成向导］画面，输入元件名。
2 从［形状种类］的下拉列表中，选择 BGA 元件。
3 选择元件贴片中使用的[贴片头类型]。
有些尺寸的元件，因选择的贴片头，有时不能生成元件数据。
4 触摸[下一页]。
即显示［供给资讯］画面。
5 从下拉列表中分别选择［供应形式］、［元件供应角度］、［元件数］。
6
从下拉列表中分别选择[供料器信息]的[料带种类]、[料带宽度]、[料带间距]。
