第 4 章 操作篇
4-14. 数据制作步骤
336
7 触摸[下一页]。

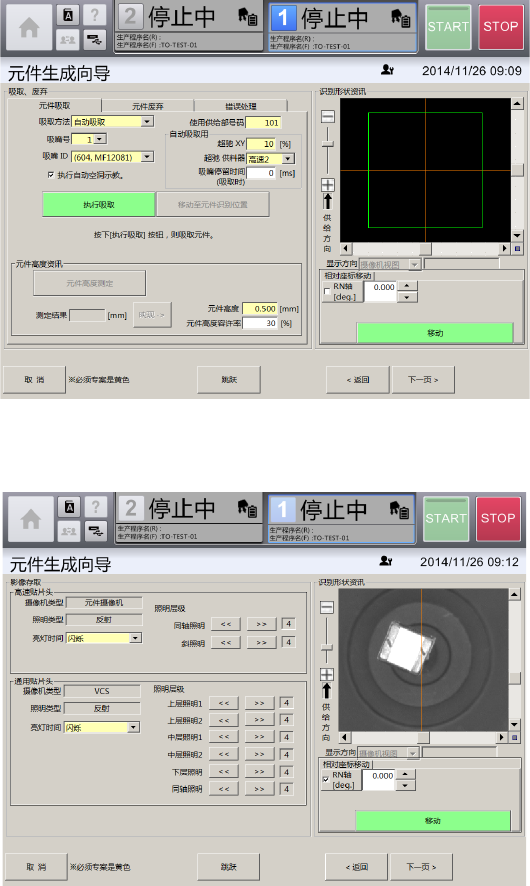

显示[吸取、废弃]画面。
以摄像机图像为基础制作、编辑元件数据时，应使吸嘴吸取元件。
8 触摸[下一页]。
显示［影像存取］画面。
第 4 章 操作篇
4-14. 数据制作步骤
337
4
9 触摸[下一页]。

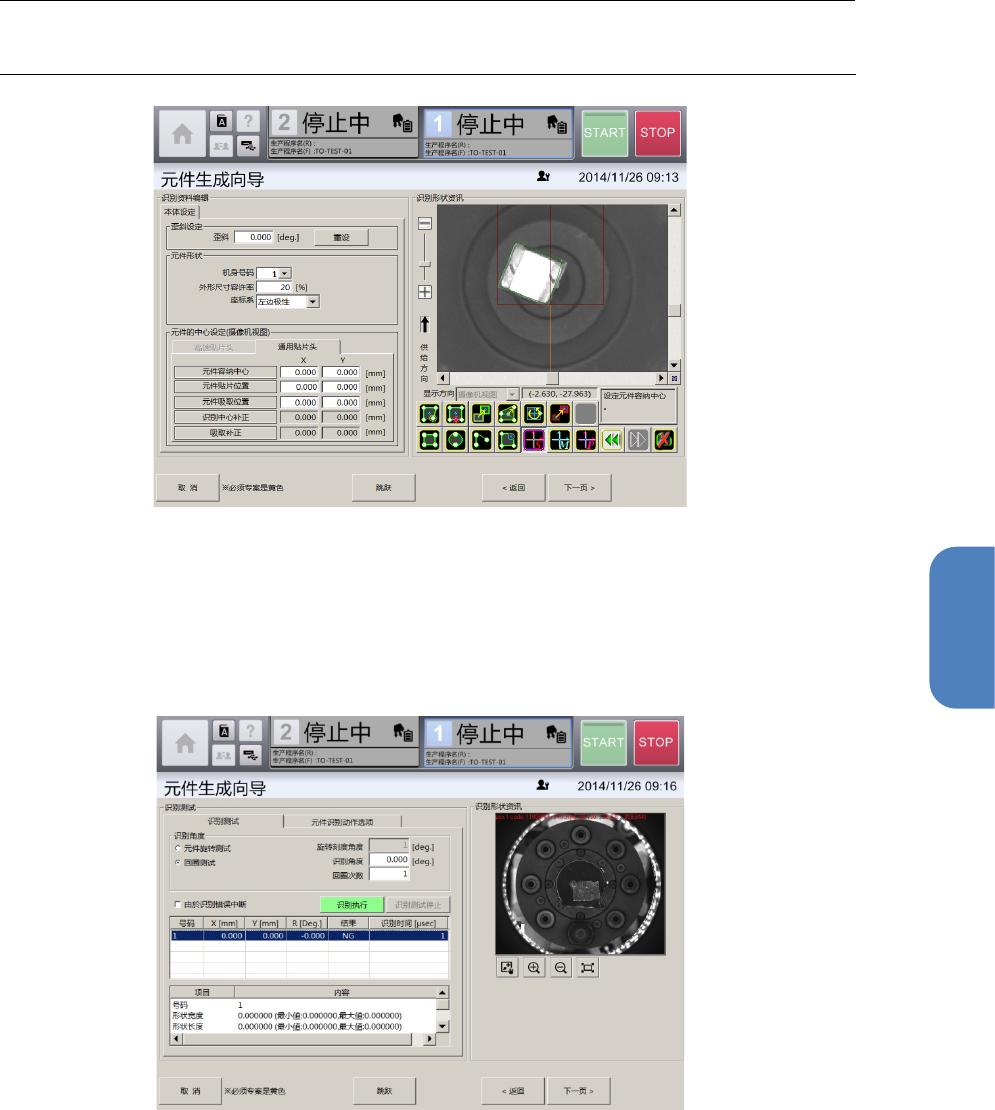

显示[识别资料编辑]画面的[本体设定]选项卡。
[本体设定]选项卡，可对元件的外形尺寸、以及元件的中心位置进行设定。
注意
异形（无脚）的识别数据不能自动制作。
10 触摸[下一页]。
显示[识别测试]画面。
[识别测试]选项卡，可在[吸取、废弃]画面中吸取有元件时，使用[识别资料编辑]画面中制作的元件
识别数据，对元件进行识别测试。
[元件识别动作选项]选项卡，可对元件识别功能或背面贴片检测功能的详细参数进行设定。
第 4 章 操作篇
4-14. 数据制作步骤
338
11 触摸[下一页]。

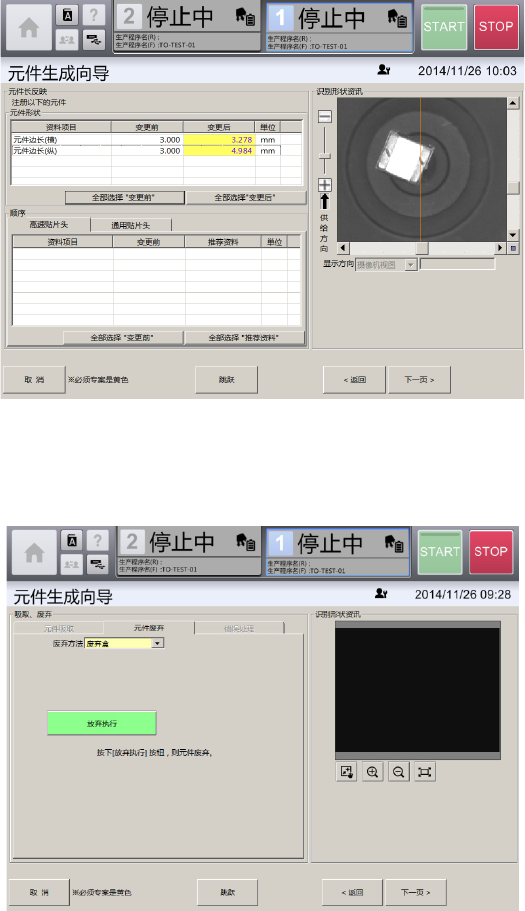

在[基本信息]画面中，变更[元件形状]的元件边长（横）或元件边长（纵），吸嘴 ID 或超驰等推荐
数据发生变更时，会显示 [元件(边)长反映]画面。请选择变更前及推荐数据中注册的值。
12 触摸[下一页]。
贴片头吸取元件时，会显示[吸取、废弃]画面。
废弃吸取中的元件。
13 触摸[下一页]。
显示[确认注册信息]的确认画面。
触摸[表示明细]，即显示注册元件的详细信息。
14 触摸［注册］，注册元件。
结束元件生成向导，返回[编辑数据库]画面，元件注册完成。
