第
2
章
系统概要
2-3. 设备规格
6
2-3.
设备规格
2-3-1.
机械规格
RX-7/RX-7R
传送基准 仅前侧基准
对应语言
日文、英文、中文（简体字、繁体字）实时切换
基板传送高度
900mm （-10/+30）mm
950mm （-20/+15）mm
元件高度
P16 系列吸嘴贴片头： 3mm
P8 吸嘴贴片头：10.5mm
贴片头规格
(＊选择式)
Left
Right
P16
系列吸嘴贴片头
P16
系列吸嘴贴片头
P8
吸嘴贴片头
P8
吸嘴贴片头
P16
系列吸嘴贴片头
P8/P16
系列吸嘴贴片头
P16
系列吸嘴贴片头
P8
吸嘴贴片头
元件识别方式 CCD 摄像机（反射照明）
元件贴装速度
芯片元件
（
IPC9850
）
*
注
1
P16
系列吸嘴贴片头
+ P16
系列吸嘴贴片头：
49,000(CPH)
P16
系列吸嘴贴片头
+ P8
吸嘴贴片头：
38,000(CPH)
P8
吸嘴贴片头
+ P8
吸嘴贴片头：
27,000(CPH)
元件尺寸
P16
系列吸嘴贴片头：
0402
～□
5mm
P8
吸嘴贴片头：
0603
～□
25mm
贴片精度
（P16 吸嘴贴片头）
P16
±40μm *
注
2
P16S
贴片精度
（P8 吸嘴贴片头）
0603 ±40μm *
注
2
1005R/1005C
±60μm
1608 以上的方形芯片 ±100μm
（参考）
SOT
±150μm
铝电解电容器
±300μm
VQFP ±40μm
BGA
±90μm
元件贴片数
最大
76
种（使用
EF08HDR
时）
最大
56
种（使用
RF08AS
时）
EN
规格
对应
*注 1：通过双通道传送使用近前的通道时
*注 2：Cpk≧1 以上规定仅为 0603R
第
2
章
系统概要
2-3. 设备规格
7
2
2-3-2.
标准附属品
•
CD-ROM 1 张
收录内容
- 本体操作说明书（收录日文，英文，中文简体字）
- 配件列表（同时记载日文／英文）
•
空气耦合器
•
机器数据用 USB 存储器 1 个（只限于 RX-7）
•
脚板 6 块
•
螺丝帽
•
连接托架
•
前后 I/F 电缆（只限于 RX-7）
•
带式供料器维护用电源电缆（只限于 RX-7）
•
电源电缆用磁铁在的钩件（只限于 RX-7）
开箱时，请取下运输用的缓冲材料，并确认本体，附属品，选项零件。
注意
•
附属品，选项零件的个数因交货规格不同而有所不同。请根据订购时提供的交货规格
书进行确认。物品不足时，请立即与销售商联系。
第
2
章
系统概要
2-4. 机器的构成
8
2-4.
机器的构成

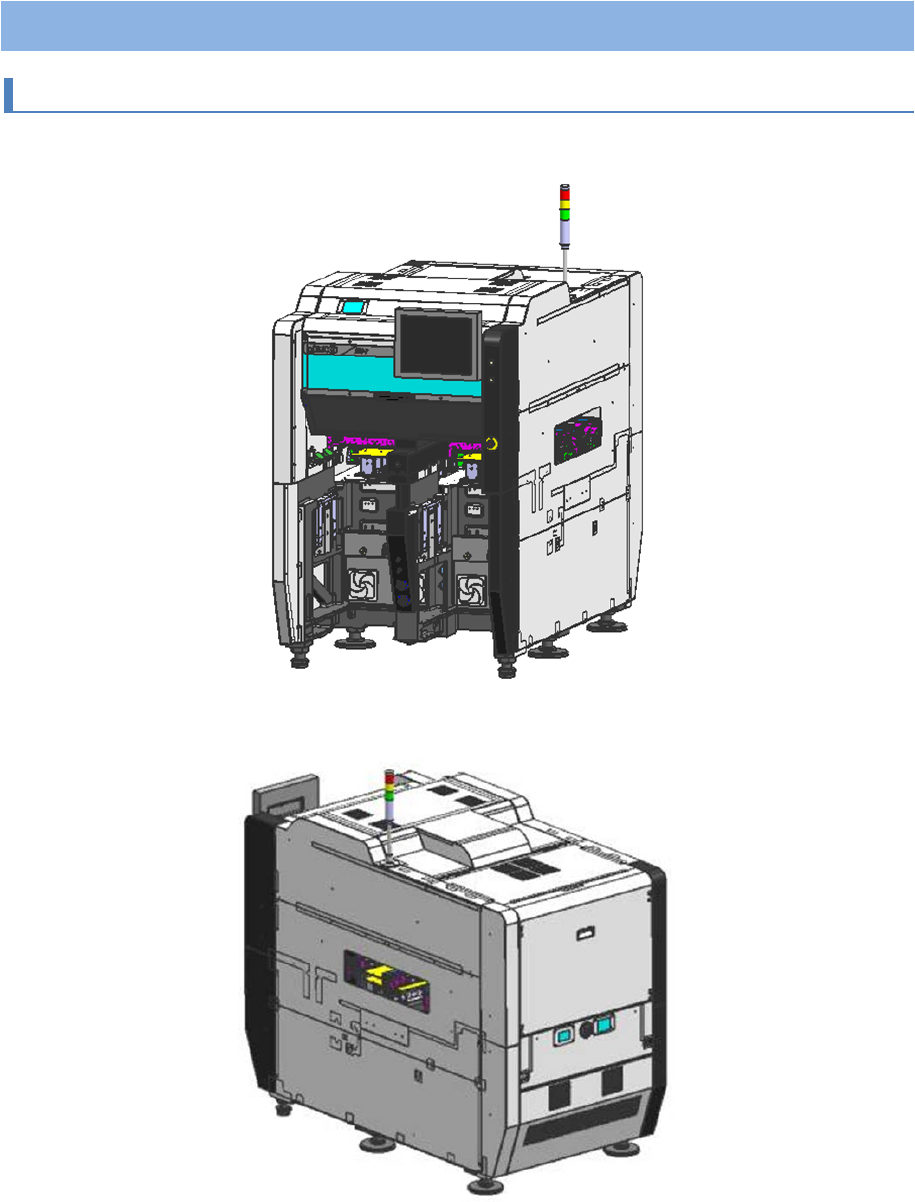

2-4-1.
整机示意图
RX-7
前部
RX-7
后部
