第 4 章 操作篇 4- 14. 数据制作步骤 339 4 4- 14 - 7. 制作异形元件（有脚） 数据 1 打开［元件生成向导 ］画面 后，输入元件名。 2 从［形状种类］的 下拉列表 中，选择异形元件（ 有脚 ）。 3 选择元件贴片中使用的 [ 贴 片头类型 ] 。 有些尺寸的元件 ，因选择的贴片头，有时不 能生成元件数据。 4 触摸 [ 下一页 ] 。 显示 ［供给资讯］画面。 5 从下拉列表中分别选择 [ 供 给形式名称 ]…
第 4 章 操作篇
4-14. 数据制作步骤
338
11 触摸[下一页]。
在[基本信息]画面中，变更[元件形状]的元件边长（横）或元件边长（纵），吸嘴 ID 或超驰等推荐
数据发生变更时，会显示 [元件(边)长反映]画面。请选择变更前及推荐数据中注册的值。
12 触摸[下一页]。
贴片头吸取元件时，会显示[吸取、废弃]画面。
废弃吸取中的元件。
13 触摸[下一页]。
显示[确认注册信息]的确认画面。
触摸[表示明细]，即显示注册元件的详细信息。
14 触摸［注册］，注册元件。
结束元件生成向导，返回[编辑数据库]画面，元件注册完成。
第 4 章 操作篇
4-14. 数据制作步骤
339
4
4-14-7. 制作异形元件（有脚）数据

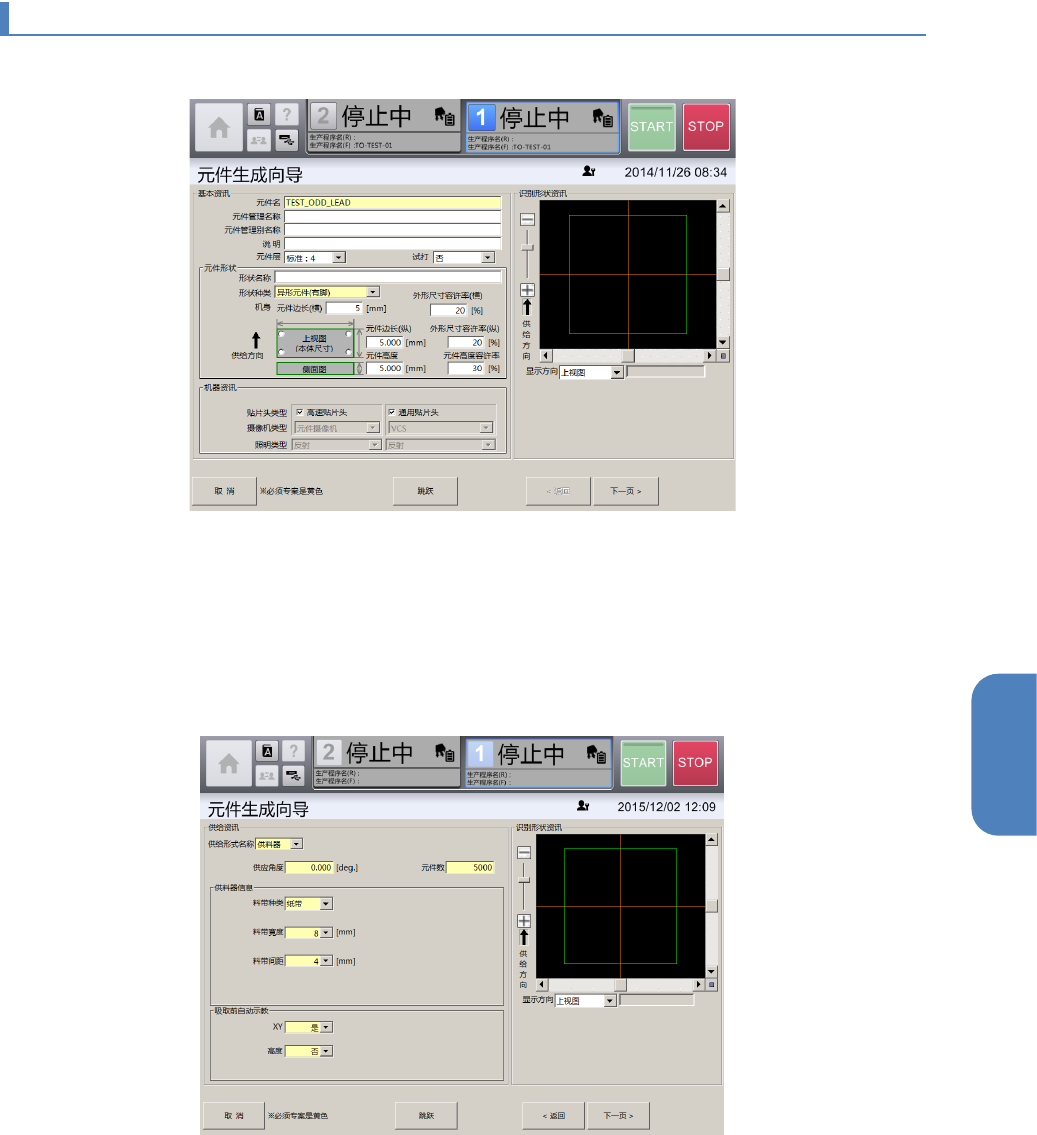

1 打开［元件生成向导］画面后，输入元件名。
2 从［形状种类］的下拉列表中，选择异形元件（有脚）。
3
选择元件贴片中使用的[贴片头类型]。
有些尺寸的元件，因选择的贴片头，有时不能生成元件数据。
4 触摸[下一页]。
显示［供给资讯］画面。
5 从下拉列表中分别选择[供给形式名称]、[供应角度]、[元件数]。
6
从下拉列表中分别选择［供料器信息］的［料带种类］、［料带宽度］、［料带间距］。
第 4 章 操作篇
4-14. 数据制作步骤
340
7 触摸[下一页]。
显示[吸取、废弃]画面。
以摄像机图像为基础制作、编辑元件数据时，应使吸嘴吸取元件。
8 触摸[下一页]。
显示［影像存取］画面。
