RX-7,RX-7R_InstructionManual_Rev18_C - 第437页
第 4 章 操作篇 4- 14. 数据制作步骤 345 4 7 触摸 [ 下一页 ] 。 显示 [ 吸取、废弃 ] 画面。 以摄像机图像为 基础制作、编辑元件数据时 ，应使吸嘴吸取元件。 8 触摸 [ 下一页 ] 。 显示 ［影像存取］画面。
第 4 章 操作篇
4-14. 数据制作步骤
344
4-14-8. 制作异形元件（有球）的资料
1 打开［元件生成向导］画面后，输入元件名。
2 从［形状种类］的下拉列表中，选择异形元件（有球）。
3
选择元件贴片中使用的[贴片头类型]。
有些尺寸的元件，因选择的贴片头，有时不能生成元件数据。
4 触摸[下一页]。
显示［供给资讯］画面。
5 从下拉列表中分别选择[供给形式名称]、[供应角度]、[元件数]。
6
从下拉列表中分别选择[供料器信息]的[料带种类]、[料带宽度]、[料带间距]。
第 4 章 操作篇
4-14. 数据制作步骤
345
4
7 触摸[下一页]。
显示[吸取、废弃]画面。
以摄像机图像为基础制作、编辑元件数据时，应使吸嘴吸取元件。
8
触摸[下一页]。
显示［影像存取］画面。
第 4 章 操作篇
4-14. 数据制作步骤
346

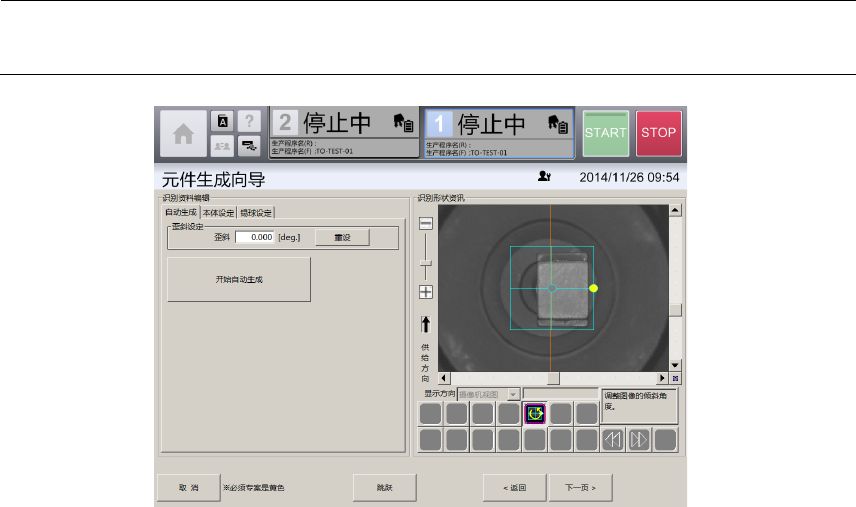

9 触摸[下一页]。
显示[识别资料编辑]画面的[自动生成]选项卡。
[自动生成]选项卡，可在[吸取、废弃]画面中吸取有元件时，自动从摄像机图像制作脚元件的识别数
据。
注意
根据本体或球的形状的复杂程度、摄像机图像拍摄时的照明条件，有时自动生成会失败。
10 触摸［识别资料编辑］编辑画面的［本体设定］，输入各项目。
在[本体设定]选项卡中，对元件的外形尺寸及元件的中心位置进行设定。
11 触摸［识别资料编辑］编辑画面的［锡球设定］，输入球参数的各项目。
在[锡球设定]选项卡中，对元件锡球的个数、尺寸、间距、位置等进行设定。
