第 4 章 操作篇
4-14. 数据制作步骤
352
9 触摸[元件名]、[X[mm]]、[Y[mm]]、[角度]等项目并输入。
触摸共通面板的[元件选择一览]，显示[元件选择一览]对话框，可从注册的元件中选择。
使用[T]按钮，可对装置内插入的基板的 Land 位置进行示教，指定贴片位置 X[mm]、Y[mm]。

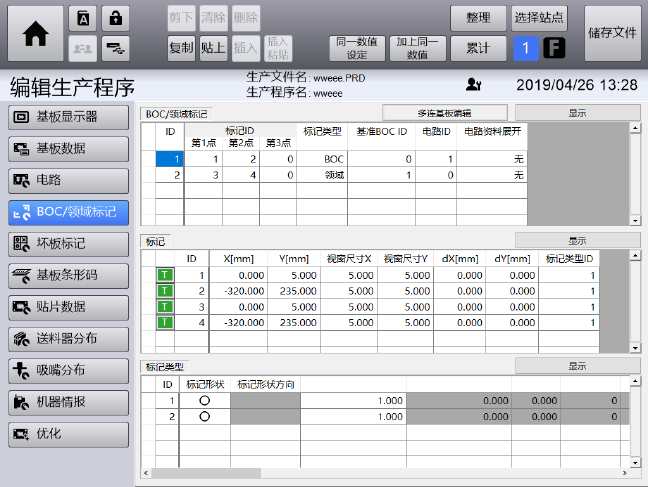

10 触摸[BOC/领域标记]。
显示[BOC/领域标记]画面。
11 触摸 BOC/领域标记画面中的[BOC/领域标记]、[标记] 、[标记类型]的项目并输入。
使用[T]按钮，可对装置内插入的基板的标记位置进行示教，指定识别位置 X[mm]、Y[mm]。
触摸子菜单面板，要设定坏板标记时选择[坏板标记]，要设定集合基板时选择[电路]，然后分别输入
必要事项。
第 4 章 操作篇
4-14. 数据制作步骤
353
4

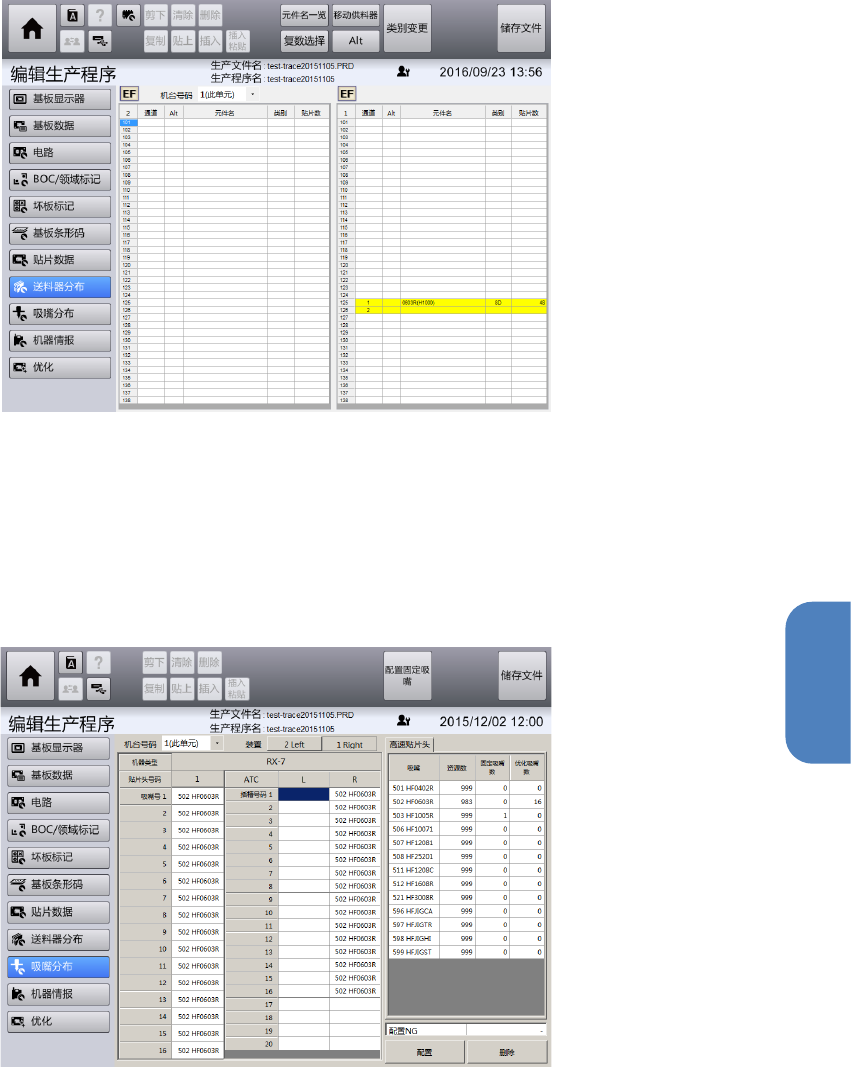

12 触摸[送料器分布]。
显示[送料器分布]画面。
13 触摸选择要配置的供给装置的插槽。
14
触摸面板的[元件名一览]，即显示[元件名一览]对话框，从设定的元件中选择要配置的元件。
15
反复进行步骤 12 至 13，配置全部要使用的吸嘴。
16 触摸[吸嘴分布]。
显示[吸嘴分布]画面。
17 触摸选择要配置的吸嘴号的文本框。
18 从吸嘴列表中触摸选择要使用的吸嘴。
第 4 章 操作篇
4-14. 数据制作步骤
354
19 触摸[配置]。
20 重复步骤 16 到 18，配置所有要使用的吸嘴。
21

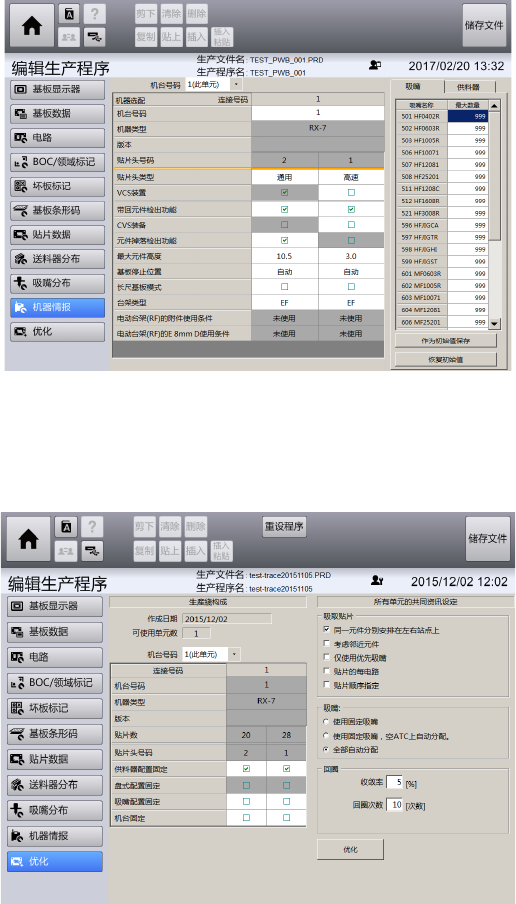

触摸[机器情报]。
显示[机器情报]画面。
22 触摸选择要使用的机器选项。
23
触摸[优化]。
显示[优化]画面。
24 触摸选择优化项目，然后触摸[优化]。
生成数据。
25 触摸共通面板的[储存文件]。
数据创建作业结束。
