第 4 章 操作篇
4-15. 示教
383
4

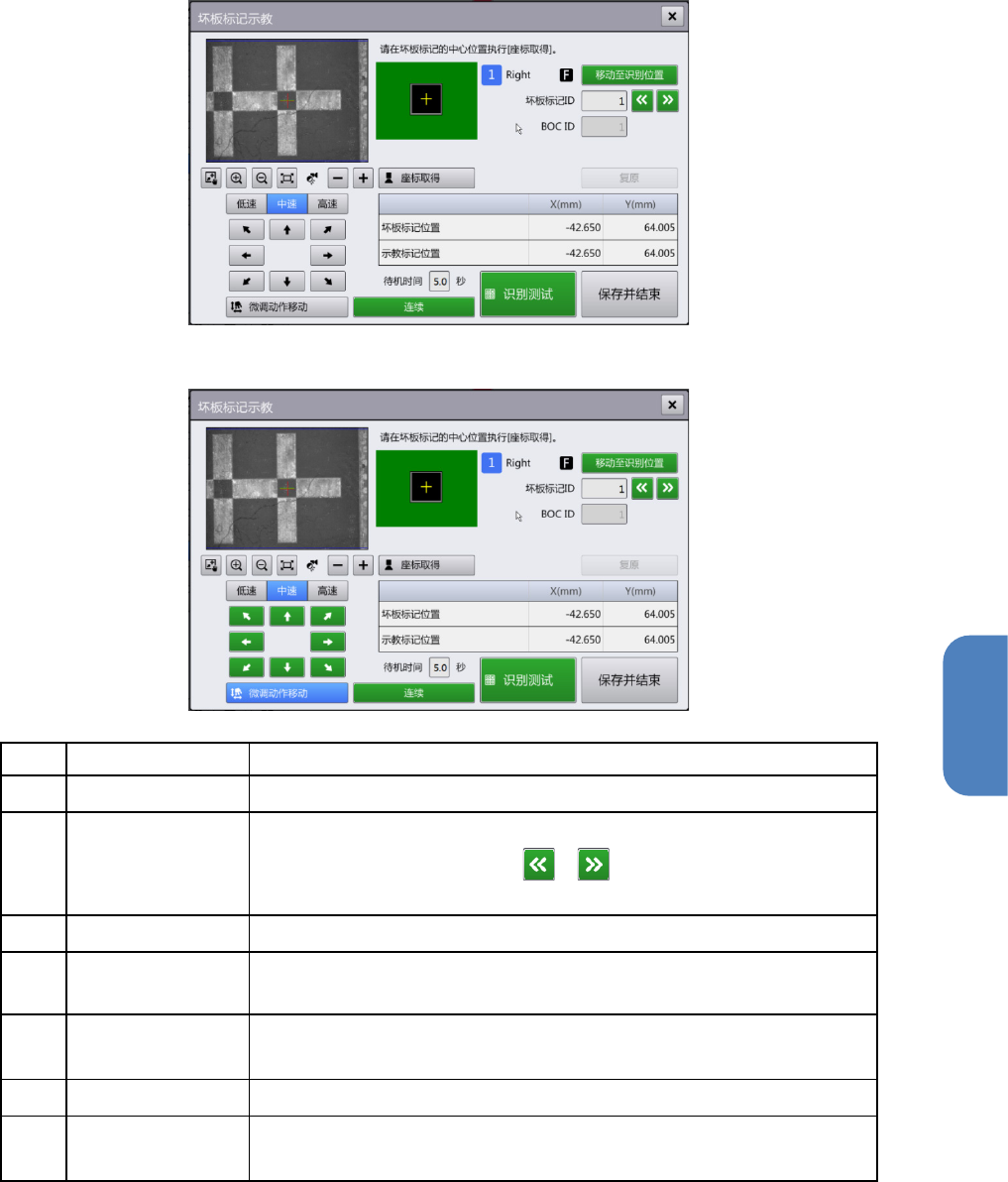

十字标记操作模式
微调移动模式
记号
名称
说明
(a)
示教点 显示坏板标记的示教位置。
(b)
坏板标记 ID 显示示教对象的坏板标记 ID。
触摸文本框输入数值，或触摸 / ，移动到前后的坏板标记
上。
(c)
BOC ID
显示补正坏板标记位置上坐标导入位置的基准
BOC/
领域标记
ID
。
(d)
移动至识别位置
将摄像机的中心移动到坏板标记的中心位置（执行示教后为标记示教
位置）。
(e)
摄像机图像 显示操作对象单元（贴片头）的摄像机图像。
用于示教的坐标导入位置以红色十字标记显示。
(f)
移动速度 从[低速]、[中速]、[高速]中选择十字标记或 XY 轴的移动速度。
(g)
微调动作移动
触摸切换
[
微调动作移动
]
模式和十字标记移动模式。
蓝色状态为
[
微调动作移动
]
模式。
第 4 章 操作篇
4-15. 示教
384
记号
名称
说明
(h)
移动按钮 移动摄像机图像上的十字标记。
在[微调动作移动]模式下将微调移动对象单元上贴片头的 XY 轴（摄像
机图像的显示中心位置）。
(i)
坐标取得
导入摄像机图像的十字标记中心的坐标数据，然后反映到
(j)
的
[
示教
标记位置]上。
(j)
坐标值列表
显示示教处理前后标记位置的坐标。
(k)
复原 将 (j) 的[示教标记位置]值恢复为示教前的位置。
(l)
连续
连续显示坏板标记的中心位置。
(m)
待机时间 输入操作[连续]时各个点上摄像机的待机时间。
可输入 0～9.9(sec) 的值。
(n)
识别测试
显示
[
坏板标记识别测试
]
对话框，可进行坏板标记的识别测试，或调整
识别参数。
(o)
保存并结束 将示教结果反映到生产程序中，然后关闭对话框。
1 在标记数据示教画面中触摸共通面板的单元按钮，选择进行[标记示教]的单元。
2
触摸 F/R，选择通道。
3
触摸[基板操作]。
显示[基板操作]对话框。
有关[基板操作]对话框的详情，请参见「4-6-5. 元件贴片确认」的「基板操作对话框的操作」。
4 触摸要进行坏板标记示教的通道的[搬入]或[交付]。
基板安置在本机内。
要手动放置基板时，请触摸[装置内作业开始]，打开安全盖（罩）后，将基板安放到传送上，然后
触摸[装置内作业完成]。
5 触摸[关闭]。
关闭[基板操作]对话框，显示[标记数据示教]画面。
6 在[标记数据示教]画面中触摸[坏板标记]选项卡，显示坏板标记列表。
7 从列表中触摸选择示教对象的坏板标记。
8
触摸[开始示教]。
显示[坏板标记示教]对话框，摄像机移动到在坏板标记列表中选择的坏板标记 ID 的坐标上。
9 触摸[待机时间]文本框，设定待机时间。
设定对坏板标记的中心位置坐标进行识别时的各点上的等待时间。
第 4 章 操作篇
4-15. 示教
385
4
10 触摸[连续]。
摄像机将向所有坏板标记的中心位置连续移动。确认与坏板标记中心位置的偏移。
触摸[STOP]即可中断。
11 触摸文本框输入坏板标记中心位置有偏移的坏板标记 ID 的编号，或触摸右侧的
/
选择坏板标记 ID。
12
触摸[移动至识别位置]。
摄像机将移动到示教对象的坏板标记中心位置，并显示红色十字标记。
如果该点已经导入了坐标，则会在摄像机图像的坐标导入完成位置上显示绿色的固定十字标记。
13 将十字标记移动到坏板标记的示教点（坐标导入位置）上。
摄像机图像中显示坏板标记的示教点时进行十字标记操作，其他情况下进行微调移动。
14 触摸[坐标取得]
更新标记示教位置的坐标。
15 重复步骤 12 到 15，导入所有有偏移的坏板标记中心位置。
16
触摸[连续]。
摄像机将向所有坏板标记的中心位置连续移动。确认与坏板标记中心位置的偏移。
触摸[STOP]即可中断。
17 触摸[保存并结束]。
保存示教结果，关闭[坏板标记示教]对话框，显示[标记数据示教]画面。
