第 4 章 操作篇 4- 15. 示教 386 坏板标记识别测试 在 [ 坏板标记识 别测试 ] 对话框中，可在识别 基板上坏板标记的同时，调 整坏板标记信息的识别参数 ，设定 最佳的识别参数 。 注意 单独 标记识别模式的黑白识别 / 形状识别画面根据 [ 编辑生产程序 ] 菜单的坏板标记编辑 中显示的 坏板标记类型所 设定的数据显示，因此在 [ 坏板标记识别测试 ] 对话框中无法切 换或更改。关于 坏板标记编辑的 详情，请参阅「…
第 4 章 操作篇
4-15. 示教
385
4
10 触摸[连续]。
摄像机将向所有坏板标记的中心位置连续移动。确认与坏板标记中心位置的偏移。
触摸[STOP]即可中断。
11 触摸文本框输入坏板标记中心位置有偏移的坏板标记 ID 的编号，或触摸右侧的
/
选择坏板标记 ID。
12
触摸[移动至识别位置]。
摄像机将移动到示教对象的坏板标记中心位置，并显示红色十字标记。
如果该点已经导入了坐标，则会在摄像机图像的坐标导入完成位置上显示绿色的固定十字标记。
13 将十字标记移动到坏板标记的示教点（坐标导入位置）上。
摄像机图像中显示坏板标记的示教点时进行十字标记操作，其他情况下进行微调移动。
14 触摸[坐标取得]
更新标记示教位置的坐标。
15 重复步骤 12 到 15，导入所有有偏移的坏板标记中心位置。
16
触摸[连续]。
摄像机将向所有坏板标记的中心位置连续移动。确认与坏板标记中心位置的偏移。
触摸[STOP]即可中断。
17 触摸[保存并结束]。
保存示教结果，关闭[坏板标记示教]对话框，显示[标记数据示教]画面。
第 4 章 操作篇
4-15. 示教
386
坏板标记识别测试
在[坏板标记识别测试]对话框中，可在识别基板上坏板标记的同时，调整坏板标记信息的识别参数，设定
最佳的识别参数。
注意
单独标记识别模式的黑白识别
/
形状识别画面根据
[
编辑生产程序
]
菜单的坏板标记编辑中显示的
坏板标记类型所设定的数据显示，因此在
[
坏板标记识别测试
]
对话框中无法切换或更改。关于
坏板标记编辑的详情，请参阅「
4-11-6.
坏板标记编辑」。
触摸[坏板标记示教]对话框的[识别测试]，即显示[坏板标记识别测试]对话框。
点击［坏板标记识别测试］对话框的［阈值判定］，则显示［坏板标记阈值判定］对话框。在［坏板标记
阈值判定］对话框，通过黑白测定未标记的坏板标记与标记的坏板标记，可以计算出最佳阈值。
注意
仅当［坏板标记识别测试］对话框所显示的坏板标记的识别方法为黑白识别时，可以使用［坏
板标记阈值判定］对话框。识别方法为形状识别时，［阈值判定］显示为灰色，无法进行操作。
第 4 章 操作篇
4-15. 示教
387
4

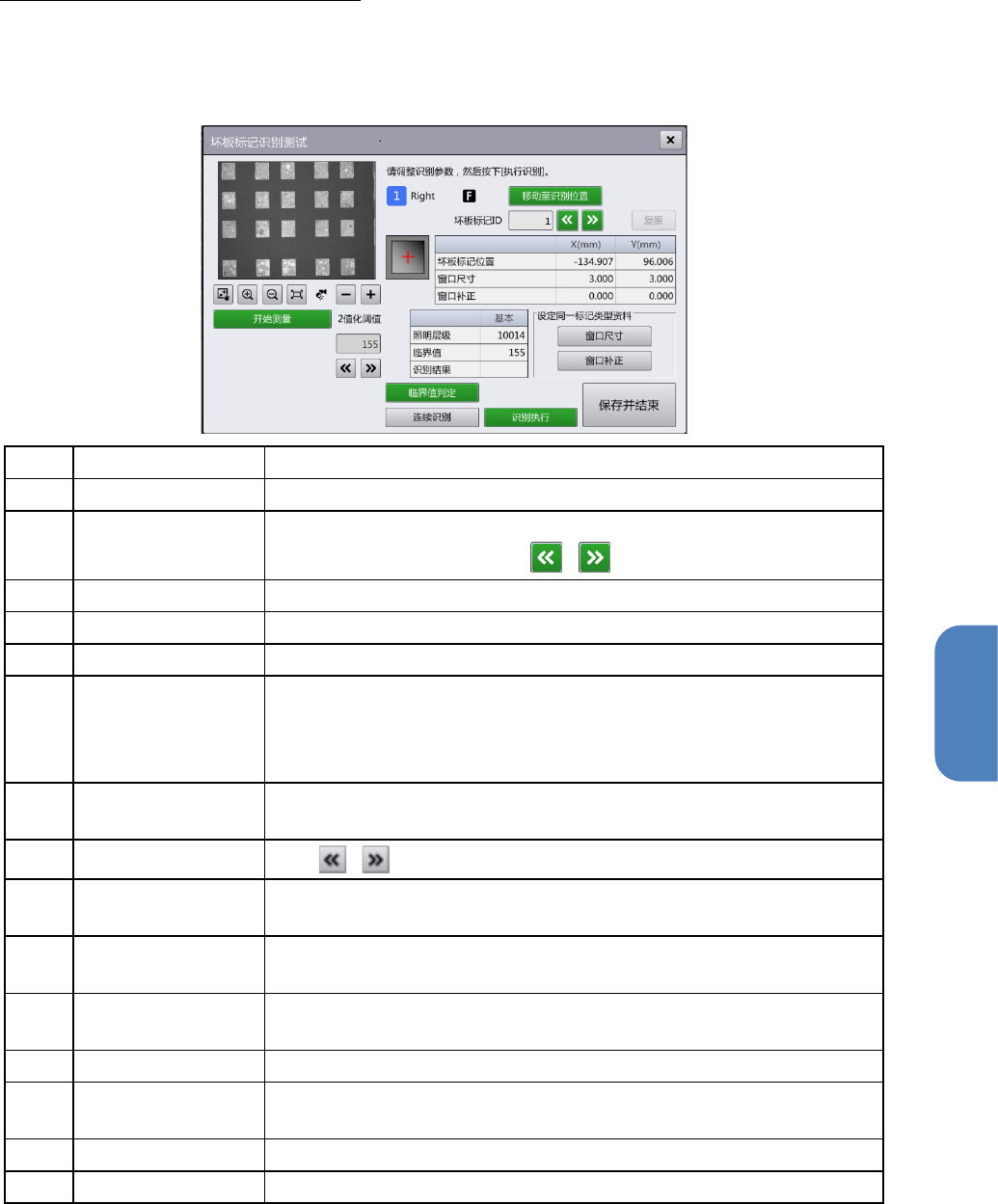

坏板标记的识别（单独标记识别模式）
1 触摸[坏板标记示教]对话框的[识别测试]。
显示[坏板标记识别测试]对话框的单独标记识别模式。
单独标记识别模式/黑白识别
记号
名称
说明
(a)
标记类型
显示与坏板标记类型相应的简图。
(b)
坏板标记
ID
显示识别测试对象的坏板标记
ID
。
触摸文本框输入数值，或触摸
/
，移动到前后的坏板标记上。
(c)
移动至识别位置
摄像机移动到对象坏板标记的中心位置。
(d)
摄像机图像
显示对象单元的摄像机图像。
(e)
连续识别
将图像的显示切换为连续标记识别模式。
(f)
坐标值列表
显示以下与对象坏板标记相关的信息。
•
坏板标记位置：贴片数据中的坏板标记位置
(X,Y)
。
•
窗口尺寸：标记识别窗口的大小
(X,Y)
•
窗口补正：错开标记识别窗口中心位置时的补正值
(X,Y)
(g)
识别结果列表
显示坏板标记识别参数中的照明层级，阈值。
通过
OK/NG
显示识别测试的结果。
(h)
临界值
通过
/
编辑识别结果列表的阈值中显示的参数。
(i)
开始测量
在
10
～
250
之间以
10
为单位更改阈值，同时重复执行识别测试，在
黑白比例图表上显示图像上白色和黑色的发生比例。
(j)
黑白比例图表
绘制对象坏板标记识别图像上白色和黑色的发生比例。另外，当前的
阈值设定值将以红线显示。
(k)
设定同一标记类型
资料
将窗口大小，或窗口补正值的设定值反映到与坏板标记
ID
为同一类型
的所有坏板标记识别数据中。
(l)
识别执行
根据已编辑的参数条件识别选择的坏板标记点。
(m)
复原
将选中坏板标记的窗口大小，窗口补正值，照明层级，阈值全部恢复
为编辑前的状态。
(n)
保存并结束
保存所有识别测试参数，关闭对话框。
(o)
阈值判定
显示［坏板标记阈值判定］对话框。
