第 2 章 系统概要 2- 4. 机器的构成 13 2 RX-7 后部 (a) 主断路器 (b) Hour Met er (c) JOIN T IN (d) JOIN T OUT (e) LAN 端口 (f ) St art I nter Lock
第
2
章
系统概要
2-4. 机器的构成
12
2-4-5.
操作按钮，连接器等各部的名称
RX-7

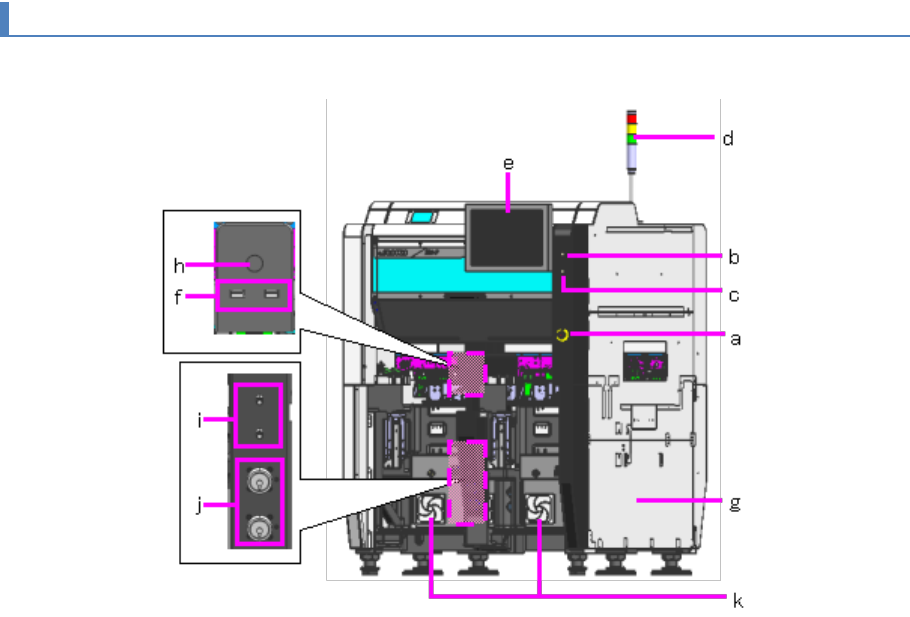

前部
(a) 紧急停止开关
(b) POWER ON 开关
(c) POWER OFF 开关
(d) 信号灯
(e) 触屏式监视器
(f) USB 存储设备插入口
(g) 真空泵（内置）
(h) 维护端口
(i) 空气吐出耦合器
(j) 选配用电源插头
(k) AC 风扇
第
2
章
系统概要
2-4. 机器的构成
13
2
RX-7
后部
(a) 主断路器
(b) Hour Meter
(c) JOINT IN
(d) JOINT OUT
(e) LAN 端口
(f) Start Inter Lock
第
2
章
系统概要
2-4. 机器的构成
14
RX-7R
前部
(a) 紧急停止开关
(b) 主开关
(c) 信号塔
(d) 触屏式监视器
(e) USB 存储设备插入口
(f) 真空泵（内置）
(g) 维护端口
(h) 空冷风机
a
b
c
d
e
g
f
h
