第 4 章 操作篇
4-15. 示教
411
4
4-15-5. 外形基准示教
在［外形基准示教］对话框中，对使用基板停止器时的基板位置定位位置进行示教。通过示教基板外形位
置（基板端），即使由于安装误差等导致停止器位置散乱，也能将示教的基板外形位置作为基准进行标记
识别或进行元件贴片动作。
［外形基准示教］对话框，当用户级别为［SUPERVISOR］、或［MAINTENANCE］时会显示。
[

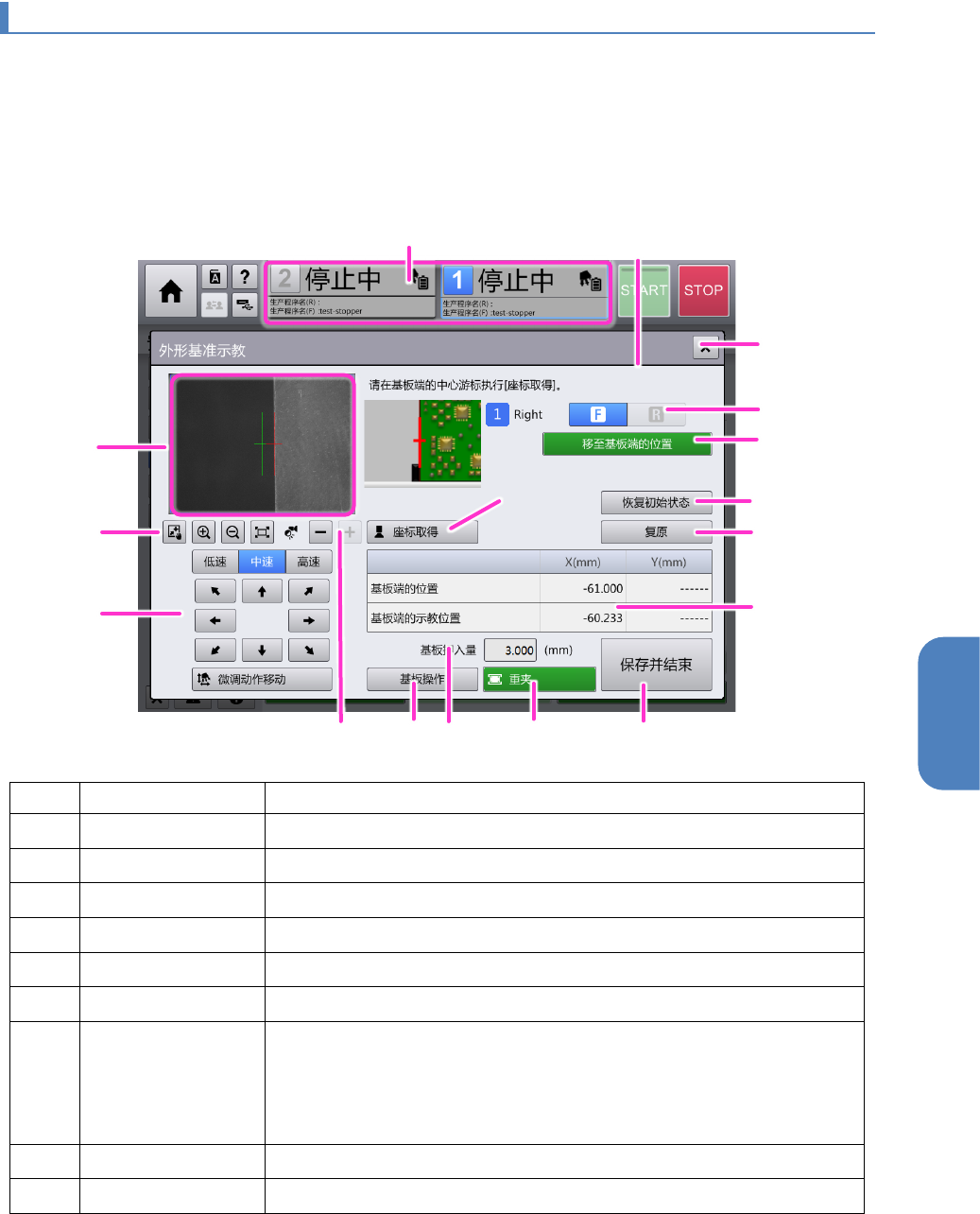

外形基准示教] 对话框
记号
名称
说明
(a)
监视器
显示
OCC
的直通图像及用于示教的光标。
(b)
图像控制
进行图像的放大、缩小、移动、适应操作。
(c)
照明控制
变更 OCC 的照明级别。
(d)
微调动作移动
移动
OCC
或光标。
(e)
单元选择
选择要示教的单元。
(f)
通道选择
选择示教的通道。
(g)
移至基板端的位置 向选择的站点上的基板端位置移动。
※如果基板端位置处于软限位的外侧时，会将 OCC 移动到软限位位
置，在基板端位置显示 OCC 监视器上的十字光标。
※Y 方向的移动位置将向基板外形尺寸 Y 的中心位置移动。
(h)
坐标取得
取得光标位置的
X
坐标。
(i)
复原
将取得的基板端示教位置复原。
e
ｆ
a
b
d
i
f
o
g
j
k
l
h
n
p
m
c
第 4 章 操作篇
4-15. 示教
412
记号
名称
说明
(j)
显示坐标值
显示基板端位置及示教的位置。
Y 坐标的值不显示。
•
基板端位置：显示示教前的基板端设定位置
•
基板端示教位置：显示示教后基板端的设定位置
(k)
基板操作
显示[基板操作] 对话框，将基板放置在示教对象的站点里。
有关［基板操作］对话框的详情，请参见「4-6-4. 元件贴片确认」的
「基板操作对话框的操作」。
(l)
重夹
重新定位基板，确认示教位置正确。
(m)
基板押入量 设定重夹(重新定位)时的押入量。
如果下游侧存在有缺口的基板时，需加算缺口的长度进行设定，使缺
口端对准基板停止器的位置。按 [重夹] 按钮可确认基板定位的位置。
设定仅在外形基准示教中有效
(n)
保存并结束
将示教的位置作为基板端位置保存并关闭对话框。
(o)
取消 取消外形基准示教关闭对话框。
(p)
恢复初始状态 显示[外形基准示教初始化] 对话框。
※在有缺口基板的外形基准示教后，要进行其他特定基板的外形基准
示教时，需使用此项。
第 4 章 操作篇
4-15. 示教
413
4
外形基准示教的操作
开始操作前，从［顶部菜单］按照［生产补助］ - ［贴片示教］的顺序触摸，即打开［贴片示教］画面。
1 进行外形基准示教的初始化。

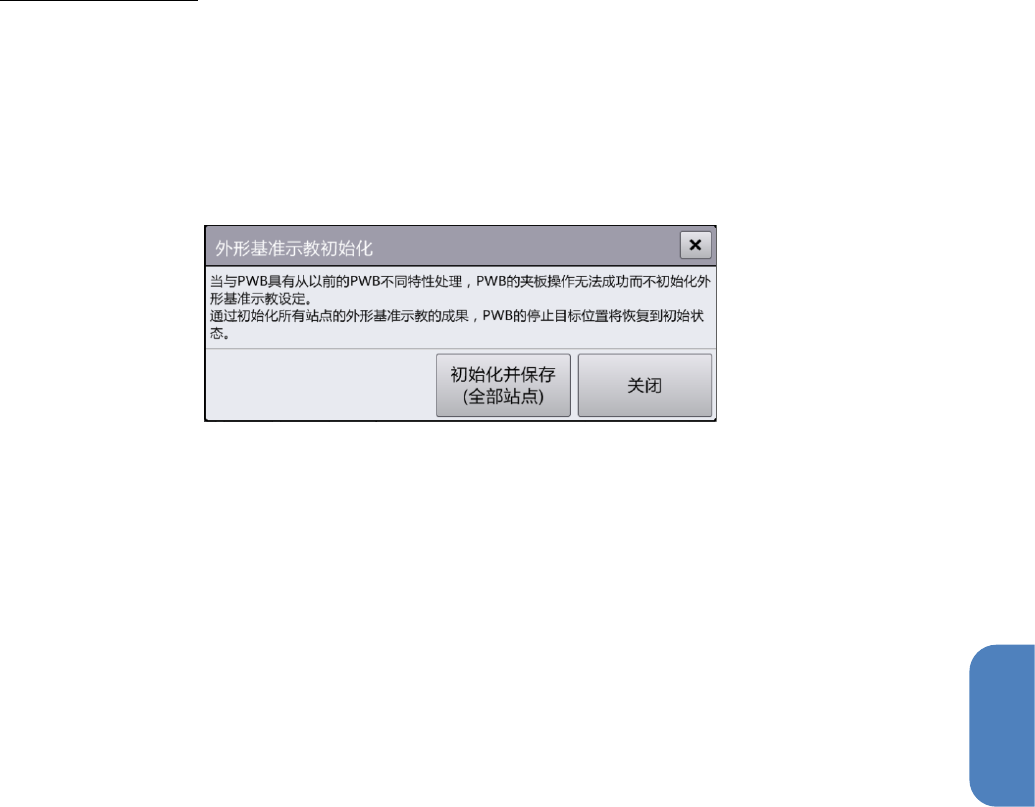

前次示教的基板为缺口基板时，要按[恢复初始状态] 按钮显示 [外形基准示教初始化] 对话框，按[初
始化并保存(全部站点)] 按钮清除全部站点的外形基准示教结果。
(如果前次示教的基板不是缺口基板，则无需本操作。)
2 通过［单元选择］以及［通道选择］按钮选择要进行示教的站点。
3
触摸［基板操作］。
显示［基板操作］对话框，将基板搬入对象站点。
有关［基板操作］对话框的详情，请参见「4-6-4. 元件贴片确认」的「基板操作对话框的操作」。
4 如果基板未到达停止器位置，需要设定［基板的押入量］以使基板到达，再实施［重夹］。
如果在基板停止器的位置上有基板缺口时，需要调整[基板的押入量]。
5 触摸［向基板端位置移动］。
使贴片头向基板端的位置移动。贴片头将移动到以往的外形基准示教结果为基础的基板端位置、或
被初始化的基板端位置。
