第 4 章 操作篇 4- 15. 示教 415 4 9 触摸［保存并结束 ］。 保存 示教结果。 Tips 在外形基准示教 中示教的基板端位置不会反 映到生产程序的优化中。 在外形基准示教 中通过示教的基板端位置 决定 基板的位置 时，有时基板上的标记及 贴片 位置会 在贴片头的可动 范围以外。这时需要调整停 止器的安装位置。 变更 停止器的设置位置后，需 要重新实施 外形 基准示教。 进行 基板端有缺口基板的生产 时，…
第 4 章 操作篇
4-15. 示教
414
6 使用［微调移动］按钮移动贴片头或十字光标。
如下图所示，将光标中心线（纵线）对准基板外形（下游侧的基板端）。
基板端示教的图形 (贴片头操作时)
基板端示教的图形 (十字操作时)
7 触摸［坐标取得］，取得基板端的位置。
仅更新［显示坐标值］的［基板端示教位置］的 X 坐标。
8 对于所有站点从步骤 2 到 7 反复操作。
传送方向
基板
基板端
使十字标记对准
基板端
传送方向
基板
基板端
使十字标记(红)对准
基板端
第 4 章 操作篇
4-15. 示教
415
4
9 触摸［保存并结束］。
保存示教结果。
Tips
在外形基准示教中示教的基板端位置不会反映到生产程序的优化中。
在外形基准示教中通过示教的基板端位置决定基板的位置时，有时基板上的标记及贴片位置会
在贴片头的可动范围以外。这时需要调整停止器的安装位置。
变更停止器的设置位置后，需要重新实施外形基准示教。
进行基板端有缺口基板的生产时，需要按照使用的基板在安排后实施外形基准示教。示教有缺
口的基板后，要进行其他基板的生产时也同样要进行此操作。
如果是不进行
BOC
标记补正的基板生产，在基板生产过程中实施外形基准示教有可能发生贴
片偏移，因此请在生产开始前实施外形基准示教。
第 4 章 操作篇
4-16. 校准
416
4-16. 校准
调整本机的机械构造，或通过精度测量计算补正量，确保自动运转时能维持一定的机械动作精度。
触摸顶部菜单中的[校准]，即显示此菜单。
[校准]仅在用户级别为[MAINTENANCE（维护）]时，才会显示。

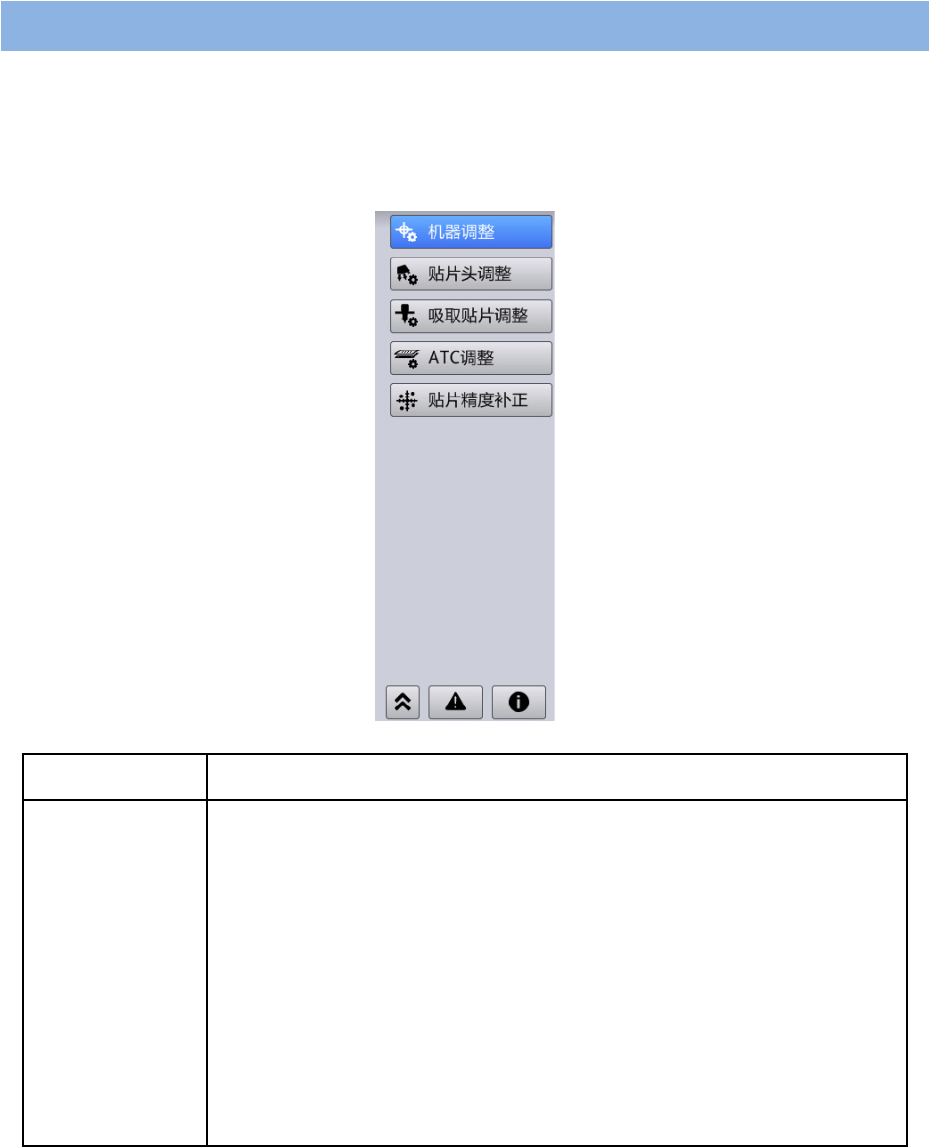

校准菜单
菜单
操作
机器调整
•
OCC
照明校准
•
算出
OCC
的像素率
•
XY
轴自动校准
•
XY
轴软限位设定
•
HMS
转写
•
基板面高度测量
•
吸嘴高度检测开关的高度测量
•
治具安置台的高度测量
•
Z
轴原点自动校准
•
Z
轴软限位设定
•
支撑台的高度调整
