第 4 章 操作篇
4-16. 校准
416
4-16. 校准
调整本机的机械构造，或通过精度测量计算补正量，确保自动运转时能维持一定的机械动作精度。
触摸顶部菜单中的[校准]，即显示此菜单。
[校准]仅在用户级别为[MAINTENANCE（维护）]时，才会显示。
校准菜单
菜单
操作
机器调整
•
OCC
照明校准
•
算出
OCC
的像素率
•
XY
轴自动校准
•
XY
轴软限位设定
•
HMS
转写
•
基板面高度测量
•
吸嘴高度检测开关的高度测量
•
治具安置台的高度测量
•
Z
轴原点自动校准
•
Z
轴软限位设定
•
支撑台的高度调整
第 4 章 操作篇
4-16. 校准
417
4
菜单
操作
贴片头调整
•
RT/RN
原点自动校准
•
H
轴原点自动校准
•
H
轴软限位设定
•
贴片头内传感器调整
•
确认吸嘴有无传感器
•
确认轴返回传感器
•
阀的原点复位
•
确认阀的真空压
•
元件摄像机照明校准
•
算出元件摄像机的像素率
•
吸取检查摄像机照明校准
•
算出吸取检查摄像机的像素率
吸取贴片调整
•
算出贴片行程
•
确认
RN
齿轮精度
※仅
P16S
贴片头装置的显示项目
•
RN
轴角度补正
※仅
P16S
贴片头装置的显示项目
•
各吸嘴号的转录测量
•
转录校准
ATC
调整
进行
ATC
的调整。
贴片精度补正 执行贴片精度补正。
4-16-1. 机器调整
在[机器调整]画面中，可对本机的 XYZ 轴及 HMS 进行相关的校准。
触摸[校准]画面左侧的子菜单面板中的[机器调整]，即显示[机器调整]画面。
第 4 章 操作篇
4-16. 校准
418

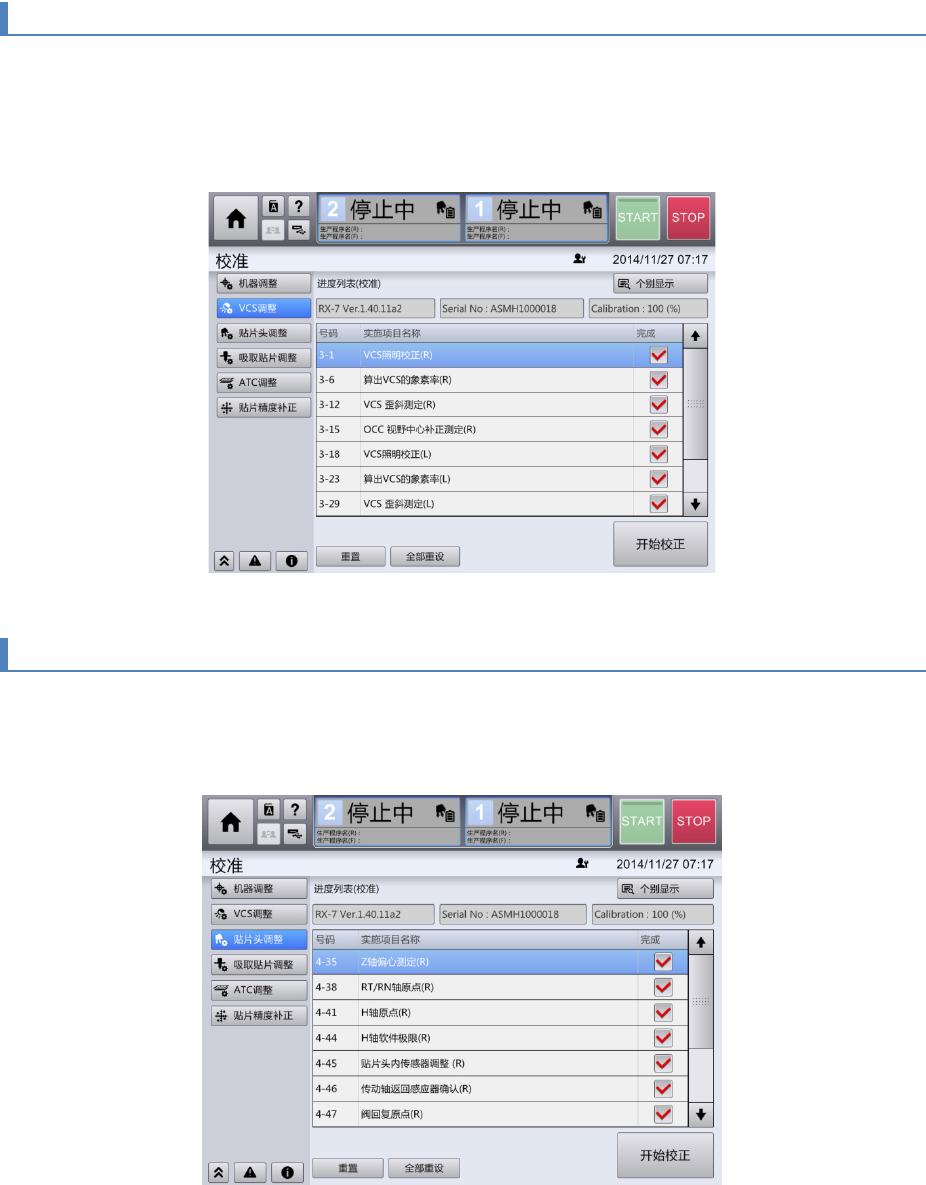

4-16-2. VCS 调整
［VCS 调整］画面，可进行 VCS 的照明以及像素速率的校准。
触摸［校准］画面左侧子菜单面板的［VCS 调整］，即显示［VCS 调整］画面。
未装备 VCS 单元的装置，不能选择［VCS 调整］菜单。
4-16-3. 贴片头调整
在[贴片头调整]画面中，可对本机的贴片头进行相关的校准。
触摸[校准]画面左侧的子菜单面板中的[贴片头调整]，显示[贴片头调整]画面。
