第 4 章 操作篇 4- 16. 校准 420 4- 16 - 6. 贴片精度补正 （高速 贴片头： P16 ） 在 [ 贴片精度补 正 ] 画面中，可对本机的贴片 头进行相关的校准。 触摸 [ 校准 ] 画面 左侧的子菜单面板中的 [ 贴 片精度补正 ] ，显示 [ 贴片精 度补正 ] 画面。 使用 本 功能 时，请准备以下治具。 ACCUR ACY CHEC K KIT (S SI Z E) : EZA204 0090A 品号 品名…
第 4 章 操作篇
4-16. 校准
419
4

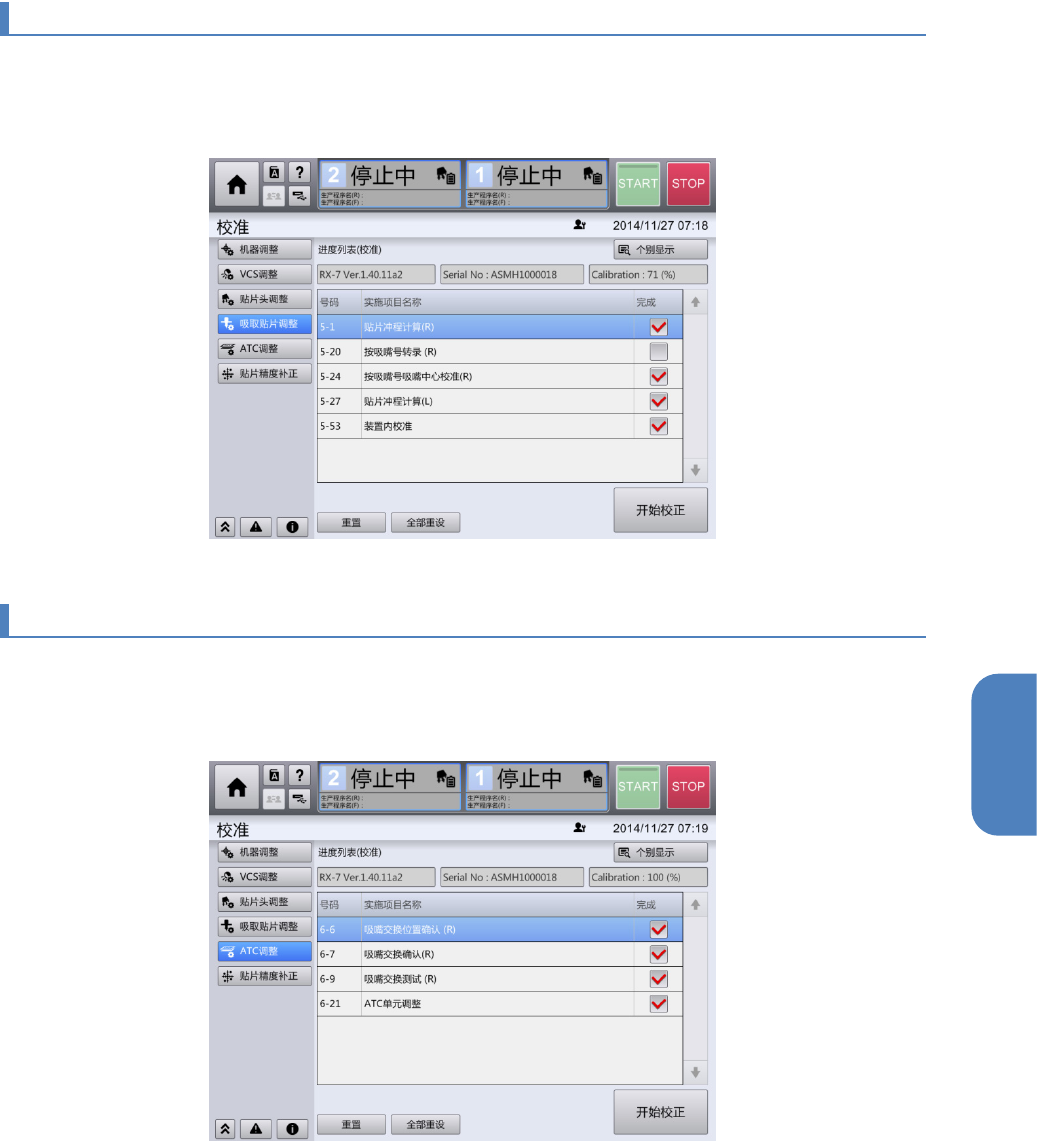

4-16-4. 吸取贴片调整
在[吸取贴片调整]画面中，可对本机的贴片头进行相关的校准。
触摸[校准]画面左侧的子菜单面板中的[吸取贴片调整]，即显示此画面。
4-16-5. ATC 调整
在[ATC 调整]画面中，可对本机的贴片头进行相关的校准。
触摸[校准]画面左侧的子菜单面板中的[ATC 调整]，即显示[ATC 调整]画面。
第 4 章 操作篇
4-16. 校准
420
4-16-6. 贴片精度补正（高速贴片头：P16）
在[贴片精度补正]画面中，可对本机的贴片头进行相关的校准。
触摸[校准]画面左侧的子菜单面板中的[贴片精度补正]，显示[贴片精度补正]画面。
使用本功能时，请准备以下治具。
ACCURACY CHECK KIT (S SIZE) : EZA2040090A
品号 品名（英） 品名（中） 数量
EZ267245902 PC BOARD MEASUREMENT GLASS
简易测量玻璃基板 2 块
EZ445731701 TAPE ADHESION 粘接带 1 卷
EZ453431001 GLASS BOARD RETAINER (S SIZE)
玻璃基板承接座 (S 尺寸) 1 个
EZ453459401 GLASS BORAD CLAMP (S SIZE) 玻璃基板夹紧 (S 尺寸) 2 个
EZ453505701 PIN 销 4 个
EZ453709101 CASE CONFIRM KIT (S SIZE) 精度确认 KIT (S 尺寸) 箱 1 箱
40166897 CLAMP KNOB 夹钳旋钮 2 个
其他治具
品号 品名（英） 品名（中） 数量
40128130 FCS_GLASS_PWB_ASM_RX-6 FCS 玻璃基板组 RX-6 1 片
40027196 DRAWING_PAPER 彩色绘图纸(黑色) 1 张
40128134 ADHESIVE_SHEET 粘接层 1 张
第 4 章 操作篇
4-16. 校准
421
4
NOZZLE
品号 品名（英） 品名（中） 数量
EZA1923869A NOZZLE KIT HF0603R HF0603R 吸嘴 KIT 4 set (16 个)
PARTS
品号 品名（英） 品名（中） 数量
-
KOA rectangular chip resistor 0603R
KOA 公司制造的方形芯片电阻 0603R
标准：
1024 个/次
简易：
512
个
/
次
※如果使用非 KOA 公司制造的方形芯片电阻实施贴装精度补正后，有可能识别失败，不能正常补正。
上述的数量是 1 次补正所必要的最低数量。要进行多次或对多个 Head 进行来回补正时，请按照补正次数
准备相应的数量。
FEEDER
品号 品名（英） 品名（中） 数量
40143834 EF08HS_R_C 电动供料器 8mm 半单 R_（中） 1 个
40143836 EF08HD_R EF08HD_R
1 个
40185761 RF08AS_C RF08AS_C
1 个
40185762 RF08AS(SP)_C
RF08AS(SP)_C
※拼接传感器贴片
1 个
※上述 FEEDER 中，请准备一种。
贴片精度补正的步骤
1.
单元的选择
选择希望实施装着精度补正的单元。
※以下以选择单元
1
为例。
2.
贴片精度补正的选择
选择『校准』画面的『贴片精度补正』。
3.
准备吸嘴
3-1.
选择
ATC
交换
(R)
选择『ATC 交换(R)』，然后选择『个别
显示』。
