第 4 章 操作篇 4- 16. 校准 422 3-2. 执行 AT C 交换 (R) 选择 『 ATC 交换 』。 用自动 传送 幅度被调整，供料 器台架下 降，安全盖子的 锁被解除。 3-3. 吸嘴的安放 打开安全罩，拆 下 AT C ，安放精度 补正 时使用的吸嘴。 安放完成后，将 ATC 放回规定的 位置 ， 关闭安全罩，选 择『 交换 完毕』，通过回 复动 作，供料器台架上升后， 传送宽度会 自动 调整，实施吸嘴 识别 处理。…
第 4 章 操作篇
4-16. 校准
421
4
NOZZLE
品号 品名（英） 品名（中） 数量
EZA1923869A NOZZLE KIT HF0603R HF0603R 吸嘴 KIT 4 set (16 个)
PARTS
品号 品名（英） 品名（中） 数量
-
KOA rectangular chip resistor 0603R
KOA 公司制造的方形芯片电阻 0603R
标准：
1024 个/次
简易：
512
个
/
次
※如果使用非 KOA 公司制造的方形芯片电阻实施贴装精度补正后，有可能识别失败，不能正常补正。
上述的数量是 1 次补正所必要的最低数量。要进行多次或对多个 Head 进行来回补正时，请按照补正次数
准备相应的数量。
FEEDER
品号 品名（英） 品名（中） 数量
40143834 EF08HS_R_C 电动供料器 8mm 半单 R_（中） 1 个
40143836 EF08HD_R EF08HD_R
1 个
40185761 RF08AS_C RF08AS_C
1 个
40185762 RF08AS(SP)_C
RF08AS(SP)_C
※拼接传感器贴片
1 个
※上述 FEEDER 中，请准备一种。
贴片精度补正的步骤
1.
单元的选择
选择希望实施装着精度补正的单元。
※以下以选择单元
1
为例。
2.
贴片精度补正的选择

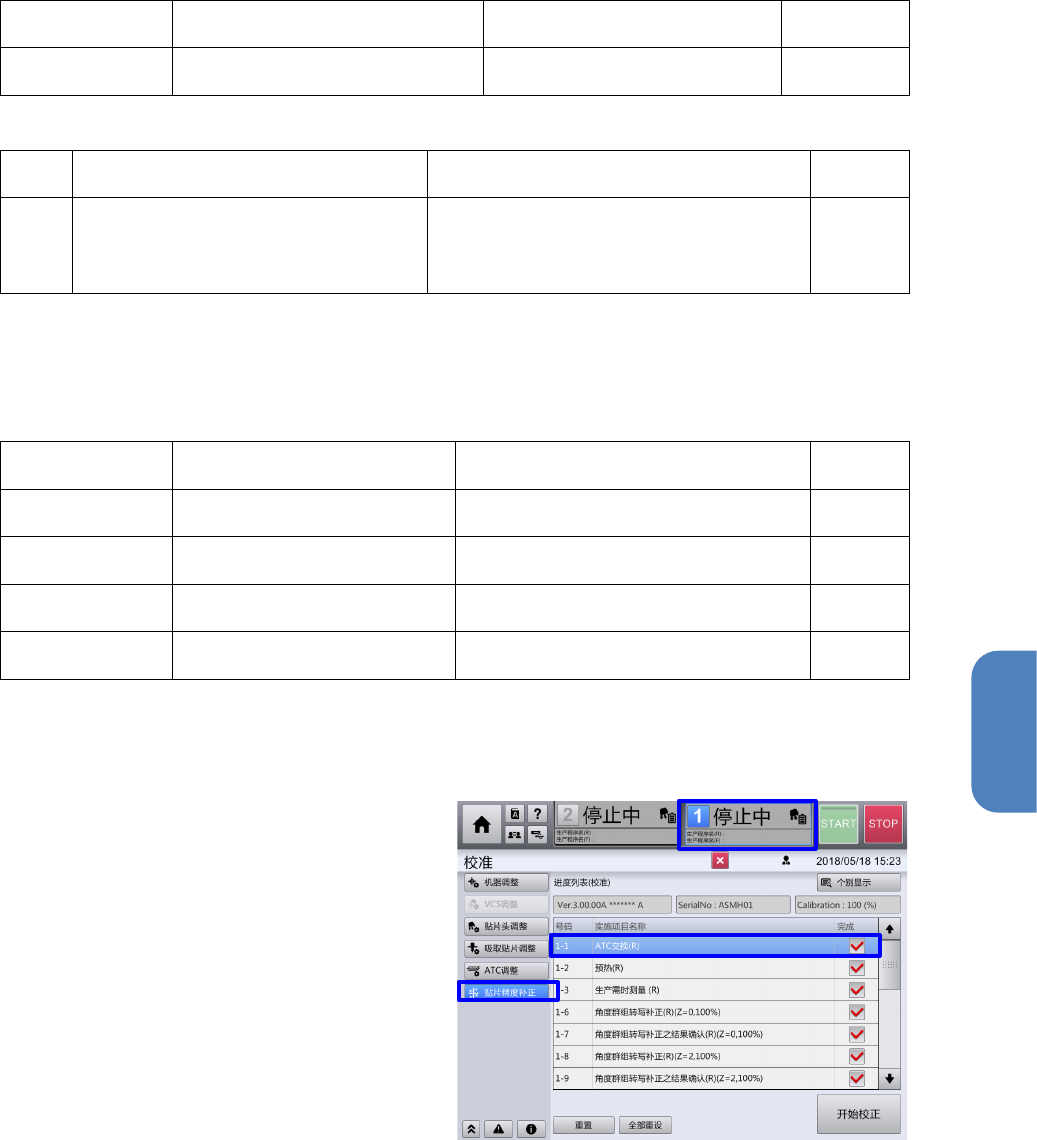

选择『校准』画面的『贴片精度补正』。
3.
准备吸嘴
3-1.
选择
ATC
交换
(R)
选择『ATC 交换(R)』，然后选择『个别
显示』。
第 4 章 操作篇
4-16. 校准
422
3-2.
执行
ATC
交换
(R)

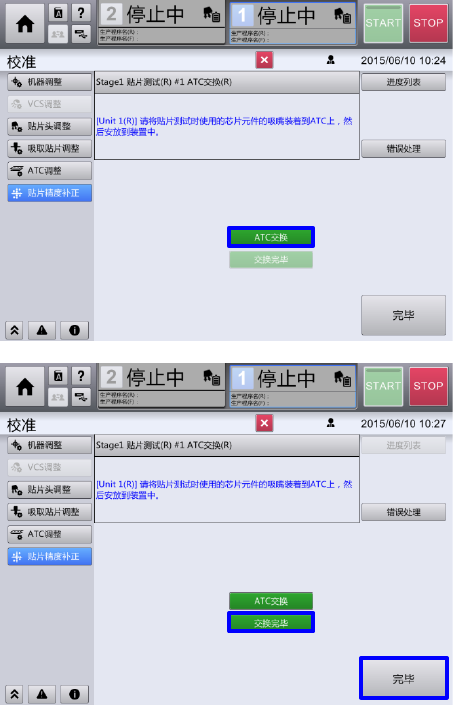

选择『ATC 交换』。
用自动传送幅度被调整，供料器台架下
降，安全盖子的锁被解除。
3-3.
吸嘴的安放
打开安全罩，拆下 ATC，安放精度补正
时使用的吸嘴。
安放完成后，将 ATC 放回规定的位置，
关闭安全罩，选择『交换完毕』，通过回
复动作，供料器台架上升后，传送宽度会
自动调整，实施吸嘴识别处理。
之后选择『完毕』。
※通过机器的设定，ATC 交换时有不进
行传送幅度的调整的情况
第 4 章 操作篇
4-16. 校准
423
4
4.
预热
4-1.
选择预热
(R)

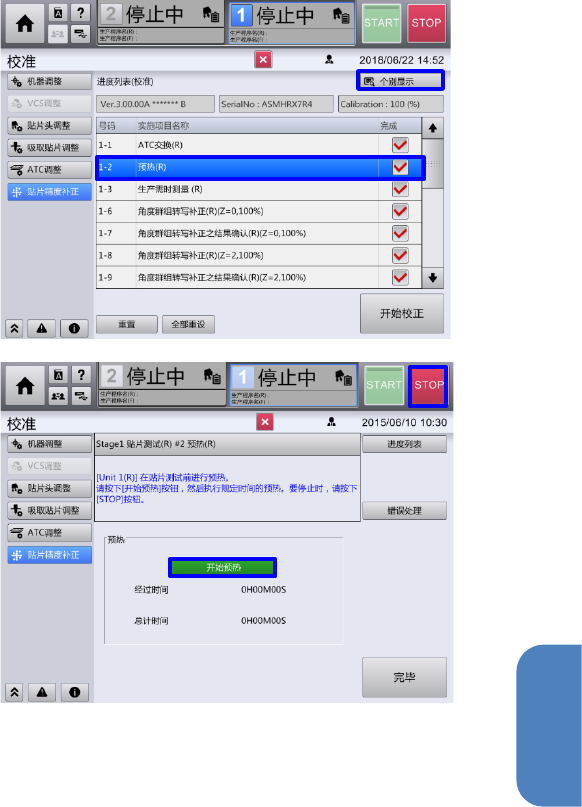

选择『预热(R)』，选择『个别显示』。
4-2.
执行预热
选择『预热开始』，开始预热。
要停止预热时，请选择『STOP』。
※ 预热请实施 45~60 分钟左右。
通过预热使装置状态接近实际生产时的状
态，对实际生产时预想的贴装精度进行补
正。
（关系到减少生产时的贴装位置的散布、移
位，提高生产基板的品质。）
※ 在实际生产等过程中，如果装置已连续运转
了 45 分钟以上，则不需要预热。
（但是，如果连续运转后停止了 30 分钟以
上时，需要预热。）
实施后规定时间预热，按『STOP』按钮空
转使之停住，按『完毕』。
