第 4 章 操作篇
4-16. 校准
427
4
5-5.
执行贴片精度测量
所有元件贴片完成，选择『转录补正确
认』后，即会使用装置内的摄像机，自动
测量贴片后的元件位置。
5-6.
贴片精度测定结果的显示
自动测量完成后，即显示结果。
测量结果良好的情况，选择『关闭』请关
闭画面。
测量结果没成为必要精度的情况，选择
『重新执行补正』，从现状的测量结果用
自动算出补正价值，请进行重新补正。
※重新执行补正时，自动计算出下述校正
值，并反映在其他范畴的确认显示对话框
中。
要重新补正时，需拆下基板后，重新执行
5-3 以后的工序。
※反复重新补正不能得到良好的结果的情
况，也请实施装置的保养等。
自动计算校正值并反映到其他范畴
点击
[
是
]
，则自动计算并反映到其他范畴。
将计算值运用到其他范畴时，可以省略「
6
、
其他范畴的贴片精度补正」的工程。为
1
仅
对范畴实施时，请选择
[
是
]
。
点击
[
否
]
，则不变更其他范畴的校正值。在
3
范畴全部重新实施时，或者不希望其他范
畴的贴片精度发生变化时，请选择
[
否
]
。
《注意事项》
希望在全范畴提高精度时，请根据各角度重
新实施全范畴转写补正。
3
全范畴角度重新
实施转写补正时，务必在全工程都选择
[
否
]
。由此，会重新计算在自动计算中使用的
校正数据，在下次自动计算校正值时预计能
第 4 章 操作篇
4-16. 校准
428
提高精度。

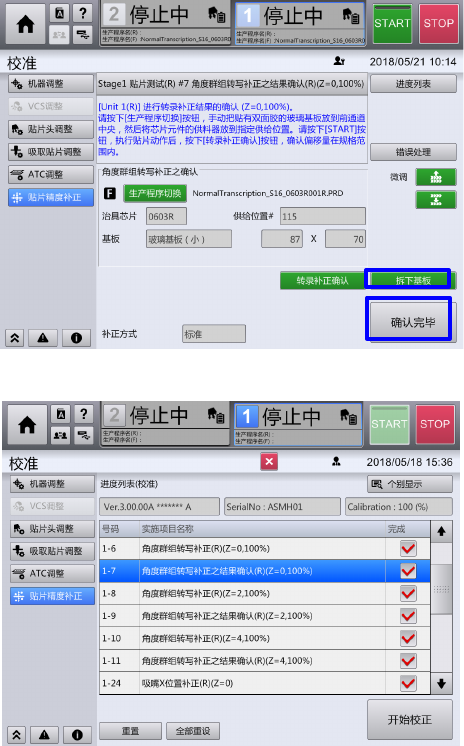

5-7.
拆下玻璃基板
选择『拆下基板』，台车下降后，安全
罩的锁定即被解除。
请拆下玻璃基板。
5-8.
完毕
选择『确认完毕』。
6.
其他范畴的贴片精度补正
选择『角度群组转写补正结果确认
(R)(Z=2
、
100%)
』、
『角度群组转写补正结果确认
(R)(Z=4
、
100%)
』，按照与
5-2 ~ 5-8
相同的步骤执行
补正。
7.
吸嘴
X
位置补正
第 4 章 操作篇
4-16. 校准
429
4

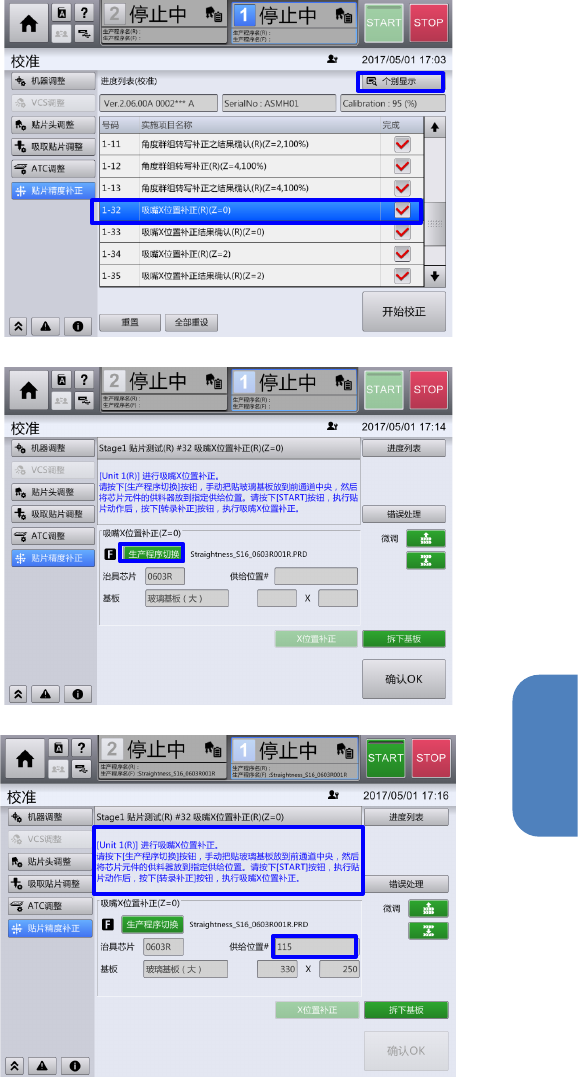

7-1.
吸嘴
X
位置补正的选择
选择『吸嘴 X 位置补正(R)(Z=0)』，再
选择『个别显示』。
※执行校准的单元不同，项目名的
(R)/(L)也有所不同。
※Z ：Z 轴的高度(有 0、2、4。)
对其他的 Z 轴高度，也请按与本项记载
相同的步骤实施。
7-2.
生产程序的选择
选择『生产程序切换』。
在读入用于补正的生产程序后，为了安
装玻璃基板，使台车下降，解除安全盖
子的锁紧。
7-3.
准备补正所需的部件材料
请将粘贴了粘接层的玻璃基板，以及装
载了 KOA 公司制造的方型芯片电阻
0603R 的供料器，按照画面指示安装到
装置上。
●
玻璃基板的准备
请参考右侧的图像，准备玻璃基板。
除最外周之外，请在
216
点（
12
×
18
）标
记、
9
点（
3
×
3
）标记上均匀粘贴
1
张粘接
层（□
40mm
）。
粘贴时，
9
点的四角标记的
XY
方向，应分
别保留
2mm
以上的富裕。
