第 4 章 操作篇
4-16. 校准
432

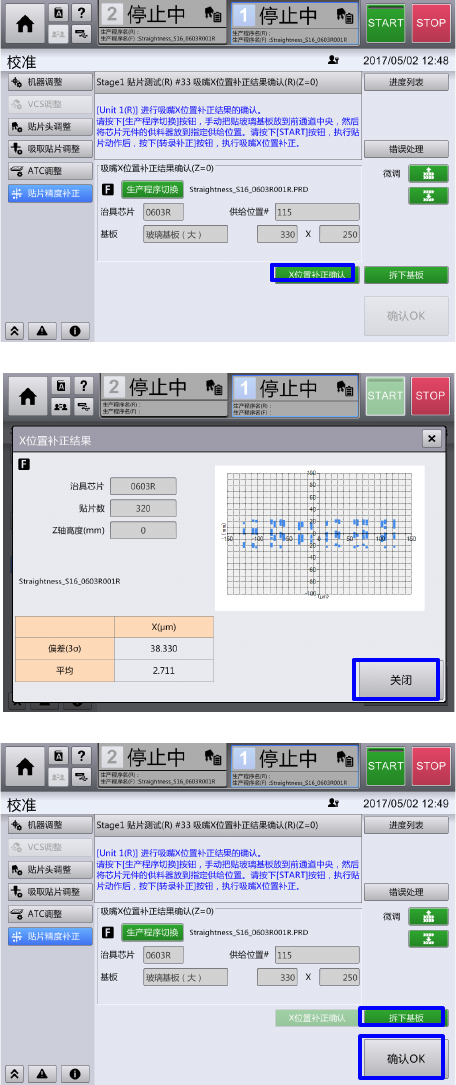

8-3.
吸嘴
X
位置补正结果确认
全部元件的贴片完毕，选择『X 位置补
正确认』后，使用装置内的摄像机，自
动测定贴片后的元件位置。
8-4.
显示
X
位置补正结果
自动测定完毕后，显示结果。
吸嘴 X 位置补正结果图显示的横轴为 X
轴的贴片坐标(mm)，纵轴为 X 轴的移动
量(μm)。
吸嘴 X 位置补正的结果，可以在 [履历]
＞ [校准] 画面进行确认。
确认测定结果后，请选择『关闭』，关
闭画面。
8-5.
玻璃基板的拆下
选择『拆下基板』，则在台车下降之
后，解除安全盖子的锁紧。
请拆下玻璃基板。
8-6.
补正结果确认完毕
选择『确认 OK』。
第 4 章 操作篇
4-16. 校准
433
4
4-16-7. 贴片精度补正（通用贴片头：P8）
在[贴片精度补正]画面中，可对本机的贴片头进行相关的校准。
触摸[校准]画面左侧的子菜单面板中的[贴片精度补正]，显示[贴片精度补正]画面。
使用本功能时，请准备以下治具。
ACCURACY CHECK KIT (S SIZE) : EZA2040090A
品号 品名（英） 品名（中） 数量
EZ267245902 PC BOARD MEASUREMENT GLASS 简易测量玻璃基板 2 块
EZ445731701 TAPE ADHESION 粘接带 1 卷
EZ453431001 GLASS BOARD RETAINER (S SIZE) 玻璃基板承接座 (S 尺寸) 1 个
EZ453459401 GLASS BORAD CLAMP (S SIZE) 玻璃基板夹紧 (S 尺寸) 2 个
EZ453505701 PIN 销 4 个
EZ453709101 CASE CONFIRM KIT (S SIZE) 精度确认 KIT (S 尺寸) 箱 1 箱
40166897 CLAMP KNOB 夹钳旋钮 2 个
其他治具
品号 品名（英） 品名（中） 数量
40128130 FCS_GLASS_PWB_ASM_RX-6
FCS 玻璃基板组 RX-6 1 片
40027196 DRAWING_PAPER
彩色绘图纸(黑色) 1 张
40128134 ADHESIVE_SHEET
粘接层 1 张
第 4 章 操作篇
4-16. 校准
434
NOZZLE
品号 品名（英） 品名（中） 数量
40157566 NOZZLE KIT_MF0603R(C)
HF0603R 吸嘴 KIT 4 set (8 个)
PARTS(统一全体・个别)
品号 品名（英） 品名（中） 数量
- KOA rectangular chip resistor 0603R
KOA 公司制造的方形芯片电阻 0603R 384 个 / 次
PARTS（高精度）
品号 品名（英） 品名（中） 数量
- KOA rectangular chip resistor 0603R
KOA 公司制造的方形芯片电阻 0603R 160 个 / 次
※如果使用非 KOA 公司制造的方形芯片电阻实施贴装精度补正后，有可能识别失败，不能正常补正。
上述的数量是 1 次补正所必要的最低数量。要进行多次或对多个 Head 进行来回补正时，请按照补正次数
准备相应的数量。
FEEDER
品号 品名（英） 品名（中） 数量
40143834 EF08HS_R_C
电动供料器 8mm 半单 R_（中） 1 个
40143836 EF08HD_R EF08HD_R
1 个
40185761 RF08AS_C RF08AS_C
1 个
40185762 RF08AS(SP)_C
RF08AS(SP)_C
※拼接传感器贴片
1 个
※上述 FEEDER 中，请准备一种。
