第 4 章 操作篇 4- 16. 校准 441 4 5-5. 执行贴片精度测 量 所有元件贴片完 成，选择『转录补正确 认』后，即会使 用装置内的摄像机，自 动测量贴片后的 元件位置。 5-6. 显示贴片精度测 量结果 自动测量完成后 ，即显示结果。 测量结果良好的 情况，选择『关闭』请 关闭画面。 测量结果没成为 必要精度的情况，选择 『重新执行补正 』，从现状的测量结果 用自动算出补正 价值，请进行重新补 正。 要重新补正时， 需拆…
第 4 章 操作篇
4-16. 校准
440
5-4.
执行角度群组转写补正

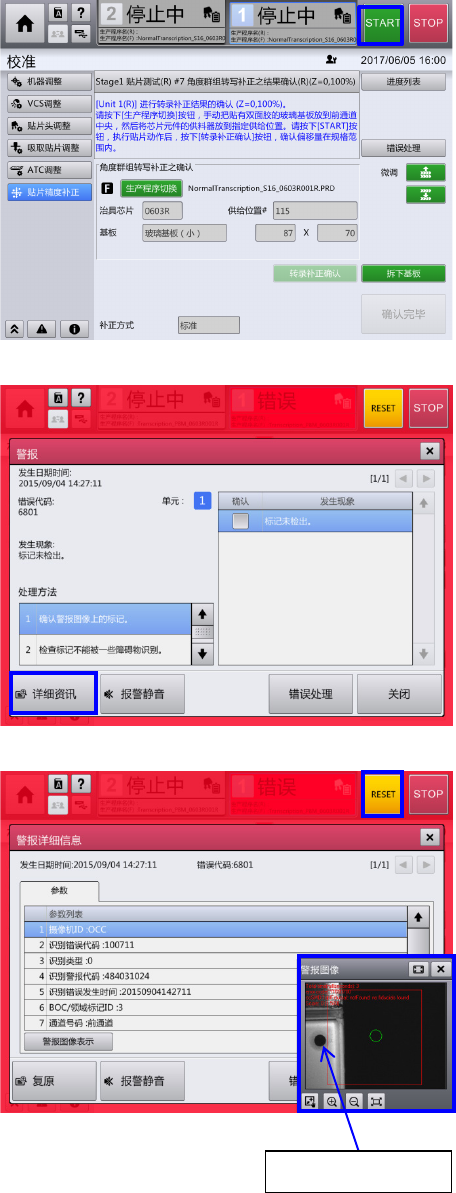

准备完毕选择『START』的话，在玻璃
基板上贴片 KOA 公司制造的方形芯片电
阻 0603R。
※
请长按『
START
』按钮。
按下按钮后，按钮上指示器的颜色会变
化。
颜色变化直至末端后，请将手指松开。
如果颜色尚未变化至末端就松开手指，则
自动运转不会开始。
这时请再次长按『START』，开始贴
片。
※
自动运转开始后，
BOC
标记的检测有时
会失败。
这是由于 BOC 标记处于检测框框以外而
导致的。不是装置的故障。
如果发生了标记检测错误，请重新调整将
玻璃基板放置到前侧通道中央。
警报画面，可点击『RESET』关闭。
※
选择『详细信息』的话，能表示发生的警
报的详细信息。
参考
右图是『警报详细信息』的『警报图
像』。BOC 标志偏离了红色的查出框
框。
BOC
标记
第 4 章 操作篇
4-16. 校准
441
4
5-5.
执行贴片精度测量
所有元件贴片完成，选择『转录补正确
认』后，即会使用装置内的摄像机，自
动测量贴片后的元件位置。
5-6.
显示贴片精度测量结果
自动测量完成后，即显示结果。
测量结果良好的情况，选择『关闭』请
关闭画面。
测量结果没成为必要精度的情况，选择
『重新执行补正』，从现状的测量结果
用自动算出补正价值，请进行重新补
正。
要重新补正时，需拆下基板后，重新执
行 5-3 以后的工序。
※
反复重新补正不能得到良好的结果的情
况，也请实施装置的保养等。
5-7.
拆下玻璃基板
选择『拆下基板』，台车下降后，安全
罩的锁定即被解除。
请拆下玻璃基板。
5-8.
完毕
选择『确认完毕』。
第 4 章 操作篇
4-16. 校准
442
6.
其他范畴的贴片精度补正
选择『角度群组转写补正之结果确认
(
前
R)
(
范畴
2
、统一
)
』、
『角度群组转写补正之结果确认
(
前
R)
(
范畴
1
、个别
)
』、
『角度群组转写补正之结果确认
(
前
R)
(
范畴
2
、个别
)
』，
分别按照
5-2 ~ 5-8
的相同步骤执行补正。
7.
吸嘴
X
位置补正
7-1.
吸嘴
X
位置补正的选择
选择『吸嘴 X 位置补正(L)(范畴 1)』，选
择『个别显示』。
※执行校准的单元不同，项目名的(R)/(L)
也有所不同。
※范畴 ：Z 轴高度范畴(有 1、2。)
校准步骤不受贴片头类型的影响。
请参照 4-16-6. 贴片精度补正（高速贴片
头：P16）的 7、吸嘴 X 位置补正。
8.
吸嘴
X
位置补正结果确认
8-1.
吸嘴
X
位置补正结果确认的选择
选择『吸嘴 X 位置补正结果确认(L)(范畴
1)』，选择『个别显示』。
吸嘴 X 位置补正结果确认，请在相同 Z 轴
高度范畴的吸嘴 X 位置补正完毕之后再执
行。
校准步骤不受贴片头类型的影响。
请参照 4-1-1. 贴片精度补正（高速贴片
头：P16/P16S）的 8、吸嘴 X 位置补正结
果确认。
