第 4 章 操作篇
4-16. 校准
441
4
5-5.

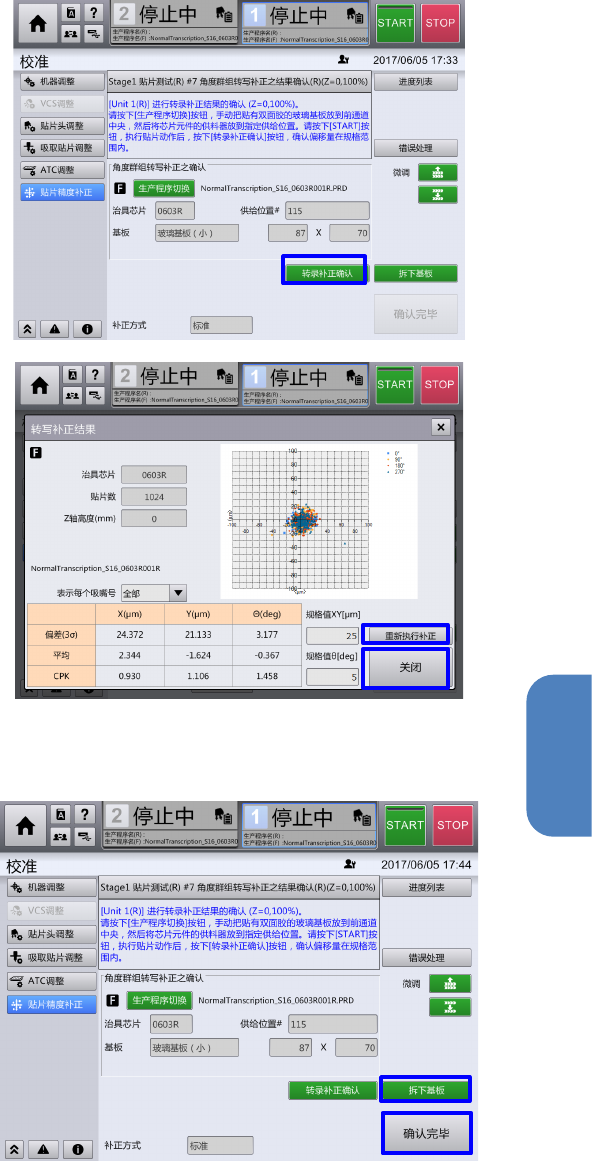

执行贴片精度测量
所有元件贴片完成，选择『转录补正确
认』后，即会使用装置内的摄像机，自
动测量贴片后的元件位置。
5-6.
显示贴片精度测量结果
自动测量完成后，即显示结果。
测量结果良好的情况，选择『关闭』请
关闭画面。
测量结果没成为必要精度的情况，选择
『重新执行补正』，从现状的测量结果
用自动算出补正价值，请进行重新补
正。
要重新补正时，需拆下基板后，重新执
行 5-3 以后的工序。
※
反复重新补正不能得到良好的结果的情
况，也请实施装置的保养等。
5-7.
拆下玻璃基板
选择『拆下基板』，台车下降后，安全
罩的锁定即被解除。
请拆下玻璃基板。
5-8.
完毕
选择『确认完毕』。
第 4 章 操作篇
4-16. 校准
442
6.
其他范畴的贴片精度补正
选择『角度群组转写补正之结果确认
(
前
R)
(
范畴
2
、统一
)
』、
『角度群组转写补正之结果确认
(
前
R)
(
范畴
1
、个别
)
』、
『角度群组转写补正之结果确认
(
前
R)
(
范畴
2
、个别
)
』，
分别按照
5-2 ~ 5-8
的相同步骤执行补正。
7.
吸嘴
X
位置补正
7-1.
吸嘴
X
位置补正的选择

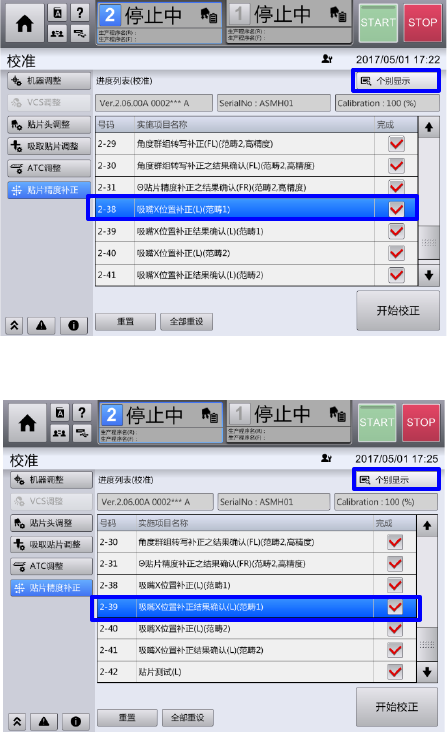

选择『吸嘴 X 位置补正(L)(范畴 1)』，选
择『个别显示』。
※执行校准的单元不同，项目名的(R)/(L)
也有所不同。
※范畴 ：Z 轴高度范畴(有 1、2。)
校准步骤不受贴片头类型的影响。
请参照 4-16-6. 贴片精度补正（高速贴片
头：P16）的 7、吸嘴 X 位置补正。
8.
吸嘴
X
位置补正结果确认
8-1.
吸嘴
X
位置补正结果确认的选择
选择『吸嘴 X 位置补正结果确认(L)(范畴
1)』，选择『个别显示』。
吸嘴 X 位置补正结果确认，请在相同 Z 轴
高度范畴的吸嘴 X 位置补正完毕之后再执
行。
校准步骤不受贴片头类型的影响。
请参照 4-1-1. 贴片精度补正（高速贴片
头：P16/P16S）的 8、吸嘴 X 位置补正结
果确认。
第 4 章 操作篇
4-17. 机器设置
443
4
4-17. 机器设置
在[机器设置]菜单中，可进行功能设定，动作及装置相关的参数调整，各种设定更改，机器数据的备份及
恢复，日志的保存等。
触摸顶部菜单中的[机器设置]，即显示此菜单。
[机器设置]菜单的[功能设定]菜单，当用户级别为［SUPERVISOR］或［MAINTENANCE］时会显示出来。
其他仅在用户级别为[MAINTENANCE(维护)]时显示。
关于[机器设置]菜单的详情，请参阅本机的服务手册。
机器设置菜单
