使用基板停止器
各平台将使用基板停止器设定为默认值时，为 ON。
设为“ON”时，可以由手动控制操作停止器。
生产支援系统的通信功能，可以由主机读取 RX-7 的停止器设定。
对于基板生产时停止器的使用，优先生产程序侧的设定。

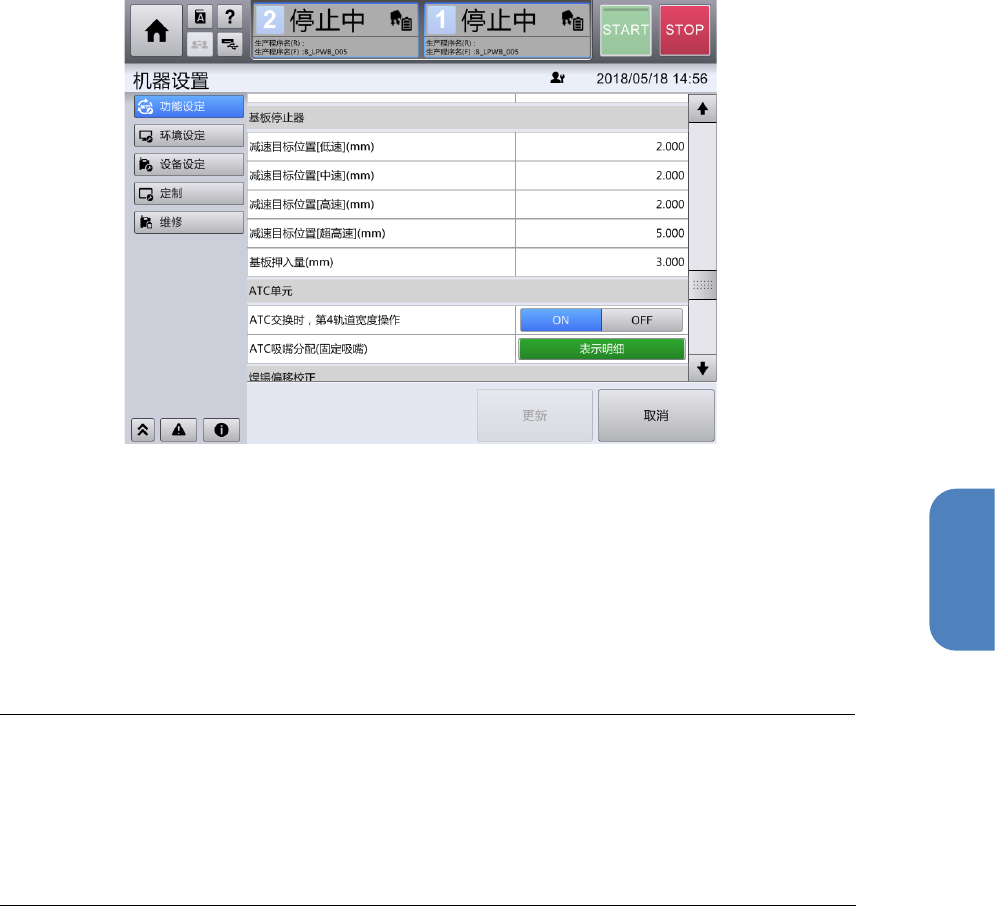

在［功能设定］画面，可以对使用基板停止器时的基板传送[减速目标位置]及[停止器抵住时的基板押
入量]进行调整。
「减速目标位置」可以按各传送速度进行设定。
[减速目标位置]表示在基板停止器前侧暂停传送动作的位置，指定到基板停止器的距离。
基板到达减速目标位置后，以低速的位置决定速度传送剩余距离，将基板向停止器押入「停止器抵住
时的基板押入量」。
Tips
生产时使用或不使用基板停止器的判别要由生产程序决定，如果在生产程序中指定了「停止器
1
～
3
」，装置即使用基板停止器进行生产。
生产时使用的基板停止器的位置即为［设备设定］画面中设定的基板停止器的位置。如果装置
的基板停止器的位置设定与生产程序的「停止器
1
～
3
」的设定不同，会在［支援准备］画面
中完成生产程序的切换操作后的［安排：安排完毕］对话框里显示警告内容。
第 4 章 操作篇
4-17. 机器设置
450
4-17-2. 设定识别焊锡印刷补偿贴片位置（选购项）
识别焊锡印刷补偿贴片位置功能的相关设定，请参见「4-18. 识别焊锡印刷补偿贴片位置功能（选购
项）」。
4-17-3. 固定吸嘴的设定
设定固定吸嘴后，可将装置上的 ATC 单元上配置的吸嘴作为固定吸嘴分配，使用装置的 ATC 单元固定吸
嘴信息进行生产程序的优化。
固定吸嘴，仅当用户级别为［SUPERVISOR］或［MAINTENANCE］时才能设定。
对装置上的 ATC 单元配置吸嘴分配，可在 [机器设置] – [功能设定] 画面中触摸 ATC 单元的 ATC 吸嘴分
配（固定吸嘴）项目的 [表示详细] 按钮，即显示[ATC 吸嘴分配] 对话框。
ATC
吸嘴分配（固定吸嘴）
ATC
吸嘴分配（高速贴片头）
第 4 章 操作篇
4-17. 机器设置
451
4
ATC 吸嘴分配（通用贴片头）
显示[ATC 吸嘴分配] 对话框时，装置内安装的 ATC 单元上的吸嘴 ID 将自动被识别，作为当前的吸嘴在画
面上作为 ATC 上的分布显示出来。在 ATC 吸嘴分配对话框中分配固定吸嘴时，有 3 种方法，分别是自动
分配装置内安装的 ATC 单元上的全部吸嘴的方法、分配 ATC 单元上指定插槽的吸嘴的方法、手动将吸嘴
分配到 ATC 的插槽号的方法。
(1) 自动分配 ATC 单元上的全部吸嘴的方法
要直接使用装置内安装的 ATC 单元上的全部吸嘴时，触摸全自动分配（全部单元）按钮后，在左右
单元的当前 ATC 单元上识别的全部吸嘴即被注册到固定吸嘴的列表上。（与固定吸嘴列表的勾选标
记的 ON/OFF 状态无关，全部固定吸嘴设定将被变更。吸嘴未设置的 ATC 插槽号会变为空栏（无吸
嘴）。）
触摸[OK] 按钮，固定吸嘴的设定即确定，关闭[ATC 吸嘴分配] 对话框。在[功能设定] 画面中触摸更
新按钮，即更新机器设置信息并确定。
要在[ATC 吸嘴分配对话框] 显示中交换（更换）ATC 单元时，需操作[开始 ATC 交换] 按钮进行 ATC
单元的交换（更换），触摸[完毕 ATC 交换] 按钮，则对交换（更换）完成后的 ATC 单元上的全吸嘴
ID 执行识别。
