RX-7,RX-7R_InstructionManual_Rev18_C - 第579页
第 4 章 操作篇 4- 17. 机器设置 487 4 4- 17 - 33. 单位系 压力（正压） 在画面显示供给 空气压力（正压）时，从 [kP a] 或 [MPa] ( 1 MPa = 100 k Pa) 中选择单位 。（初始设 定： [k Pa] ） 在 [ 主菜单 ] 画面及 [ 手动控制 ] ＞ [ 贴片头控制 ] 画面点击 [VAC] 按钮，将显示 [ 真空、吹气切换 ] 对话框， 在此显示供给空 气及真空泵压力。 R…
第 4 章 操作篇
4-17. 机器设置
486

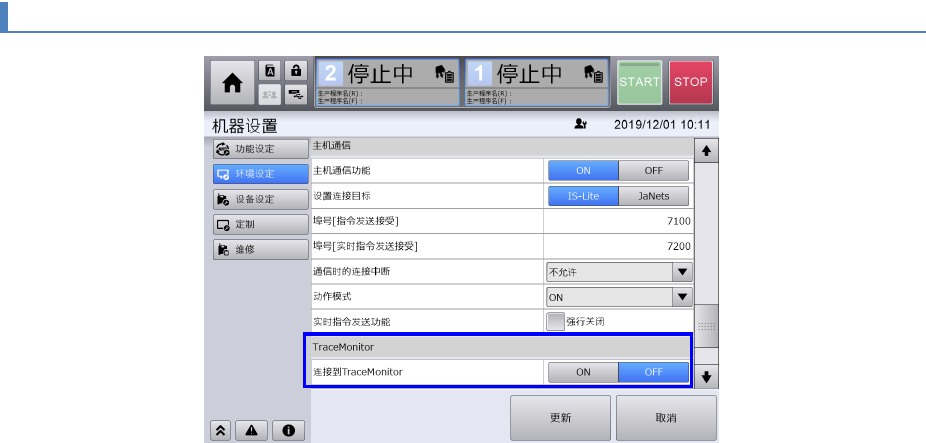

4-17-32. TraceMonitor
连接到 TraceMonitor
设定为 ON，则可以使用系统软件 JaNets 的 TraceMonitor(Std 版) 选项。本功能设定为 ON，则
TraceMonitor 和装置的网络相连，再将主机通信功能设置为 ON，还需要执行装置 IP 地址等网络设定。
变更设定时，RX-7 需要重新启动。（初始设定：OFF）
第 4 章 操作篇
4-17. 机器设置
487
4

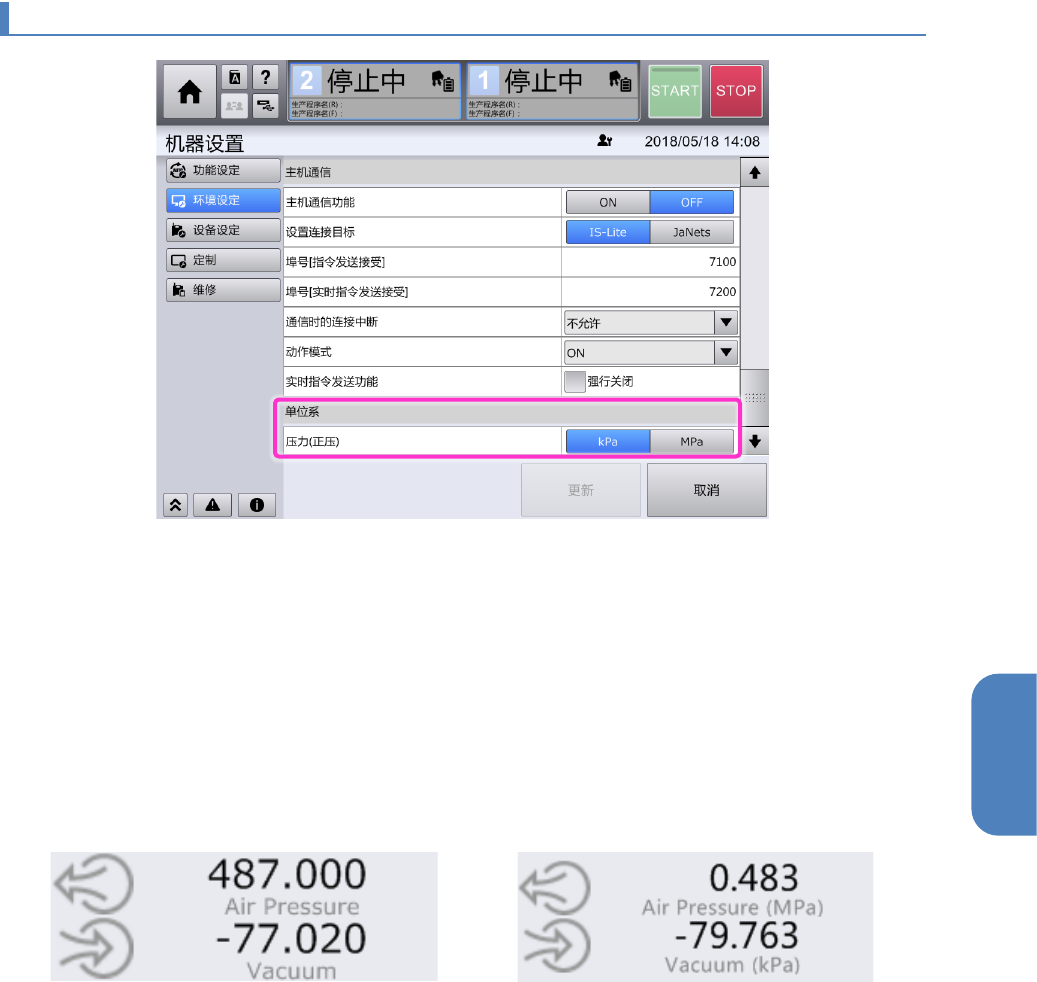

4-17-33. 单位系
压力（正压）
在画面显示供给空气压力（正压）时，从 [kPa] 或 [MPa] (1 MPa = 100 kPa) 中选择单位。（初始设
定：[kPa]）
在 [主菜单] 画面及 [手动控制] ＞ [贴片头控制] 画面点击[VAC] 按钮，将显示 [真空、吹气切换] 对话框，
在此显示供给空气及真空泵压力。
RX-7 不显示本项目。仅 RX-7R 显示。
选择了[MPa]时，供给空气压力(Air Pressure)单位为 MPa，真空泵压力(Vacuum)单位为 kPa，造成了
压力单位不同的状态，所以在压力显示画面分别显示各自的单位。(选择[kPa]时，不显示单位)。
正压的单位为[kPa]时 正压的单位为[MPa]时
第 4 章 操作篇
4-17. 机器设置
488

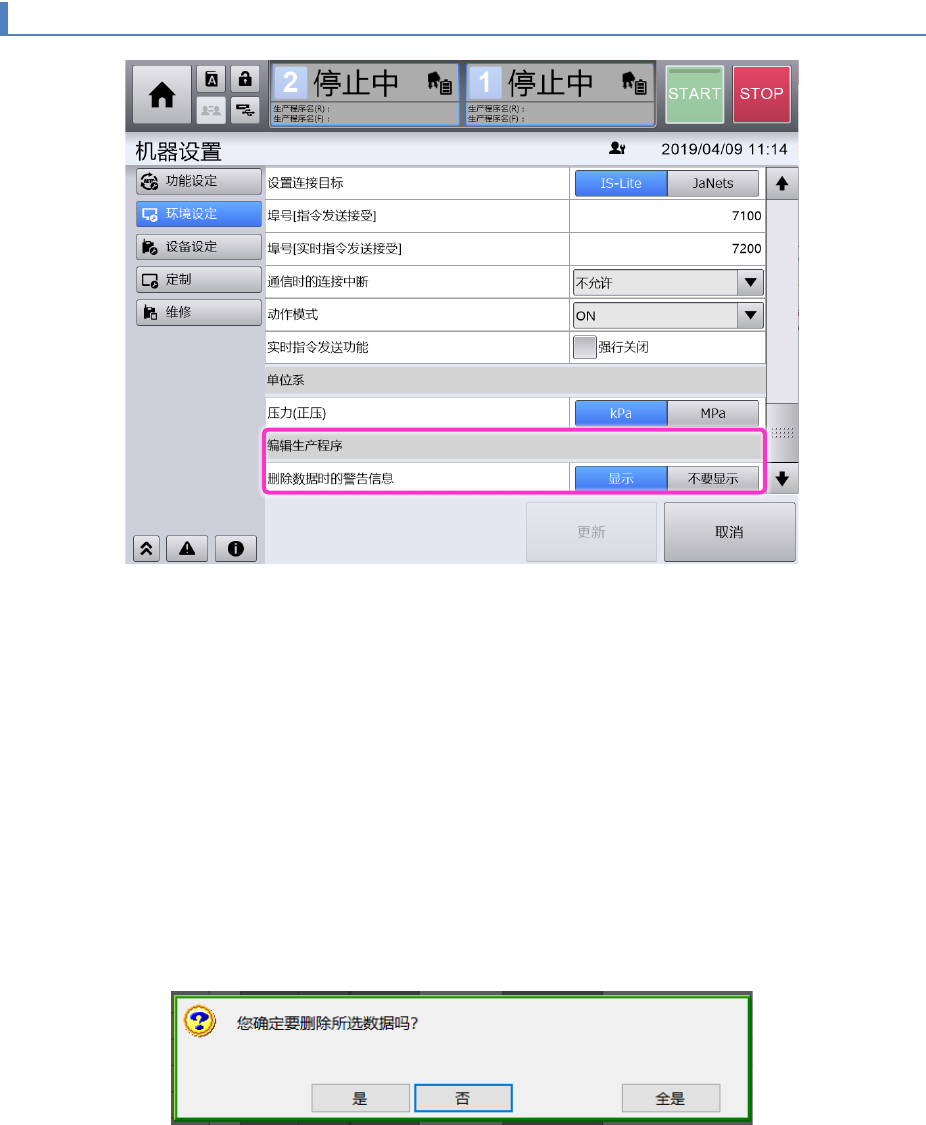

4-17-34. 编辑生产程序
删除数据时的警告信息
在[编辑生产程序] ＞ [贴片数据] 画面等数据编辑相关画面一览中的删除行数据的功能，有[剪切]、[清
除]、[削除]3 个按钮。操作这些删除功能按钮，将显示以下错误信息。在本设定中，可以变更是否显示
该确认信息。
为[ON]时，操作删除功能的各按钮，将显示确认信息。
在以下的确认信息中，选择[是]则执行删除处理，选择[否]则取消。
有意连续删除数据时，请选择[全是]。在执行删除处理之后，再次执行[剪切]、[清除]、[削除]按钮操作
时，不显示任何确认信息。
在[全是]操作之后，将显示中的画面切换为其他画面时，将清除履历，再次操作[剪切]、[清除]、[削除]
各按钮时，将显示确认信息。
为[OFF]时，不显示确认信息。（初始值：[ON]）
