第 4 章 操作篇
4-17. 机器设置
499
4
4-17-44. 基板停止器单元装备
有关基板停止器的设定，请参照「4-17-1. 基板停止器的设定」。
4-17-45. 基板停止器单元使用
有关基板停止器的设定，请参照「4-17-1. 基板停止器的设定」。

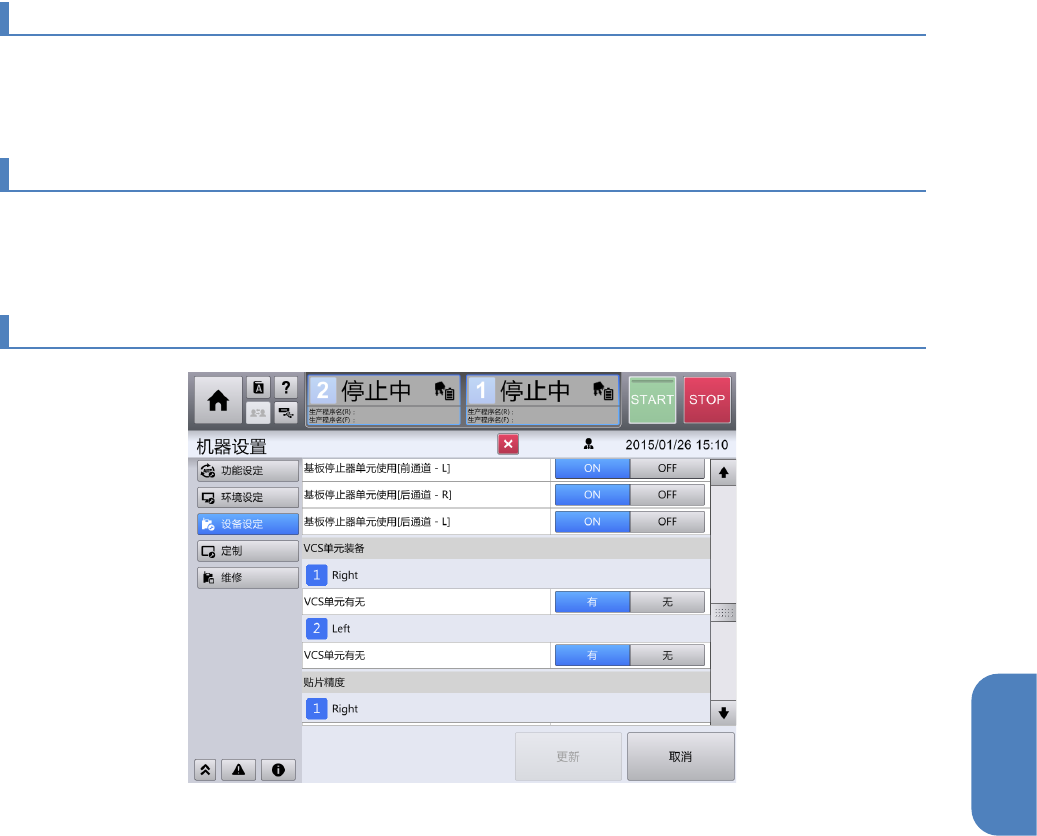

4-17-46. VCS 单元装备
VCS
单元有无
在通用贴片头的元件识别中如果装备有要使用的 VCS 摄像机（固定摄像机）单元时，需选择「有」。
在高速贴片头上装备有 VCS 摄像机也可进行生产，但由于元件的吸取位置会向近前侧移动，
因此生产节拍会下降。
VCS 摄像机的安装、拆卸时必须进行机械变更。
「无」：未装备 VCS 摄像机
「有」：装备有 VCS 摄像机
按单元设定。
(初始值: 无)。
第 4 章 操作篇
4-17. 机器设置
500
4-17-47. 贴片精度
高精度贴片模式
※ 在 RX-7R 不显示。因为提高了旋转控制的精度，删除了高精度模式。
选择 ON 时，高速贴片头通过对贴片头轴的旋转，可精密控制元件贴片角度，进行贴片。
设定为 ON 后，生产节拍会下降。
仅高速贴片头可设定此项。
（通用贴片头可按照元件类别，在元件数据里设定高精度模式。）
按单元设定。
(初始值: OFF)。
第 4 章 操作篇
4-17. 机器设置
501
4
4-17-48. 贴片位置补正 (高速贴片头)
贴片位置补正值 X (mm)
贴片位置补正值 Y (mm)
贴片位置补正值 R (deg)
分别为(高速贴片头,Z=0) (高速贴片头,Z=2) (高速贴片头,Z=4)
高速贴片头(P16/P16S)的贴片位置 X、Y、R 有整体移动的倾向时，在补正方向输入偏移量，提高贴
片精度。(仅服务人员可以变更)
高速贴片头的贴片精度，根据 Z 轴的高度设定为 Z= 0 / 2 / 4 (mm)3 个阶段，所以应对各个 Z 高度分别
进行设定。
分单元进行设定。
X、Y 的有效位数为小数点后 6 位。(范围为 -1.000000～1.000000。初始设定：0.000000)
R 的有效位数为小数点后 2 位。(范围为 -15.00～15.00。初始设定：0.00)。
（注意）通过校准补正贴片精度时，请对补正值复位后再进行补正。
