第 4 章 操作篇
4-17. 机器设置
500

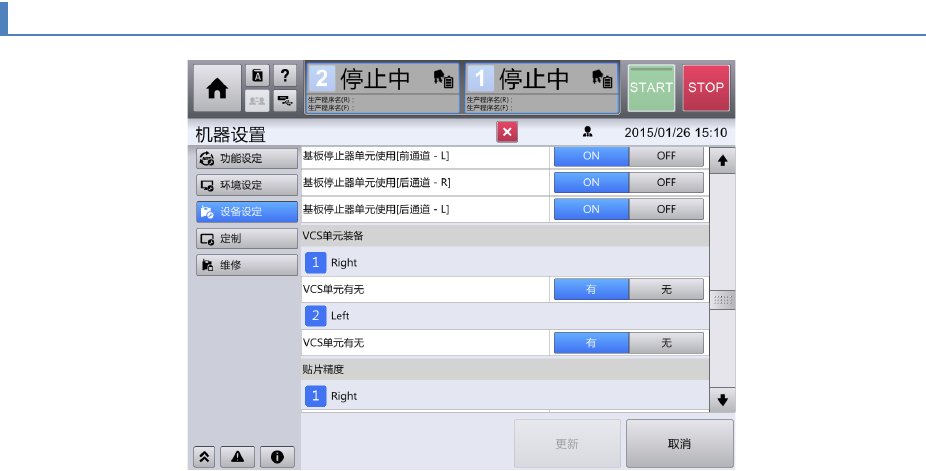

4-17-47. 贴片精度
高精度贴片模式
※ 在 RX-7R 不显示。因为提高了旋转控制的精度，删除了高精度模式。
选择 ON 时，高速贴片头通过对贴片头轴的旋转，可精密控制元件贴片角度，进行贴片。
设定为 ON 后，生产节拍会下降。
仅高速贴片头可设定此项。
（通用贴片头可按照元件类别，在元件数据里设定高精度模式。）
按单元设定。
(初始值: OFF)。
第 4 章 操作篇
4-17. 机器设置
501
4

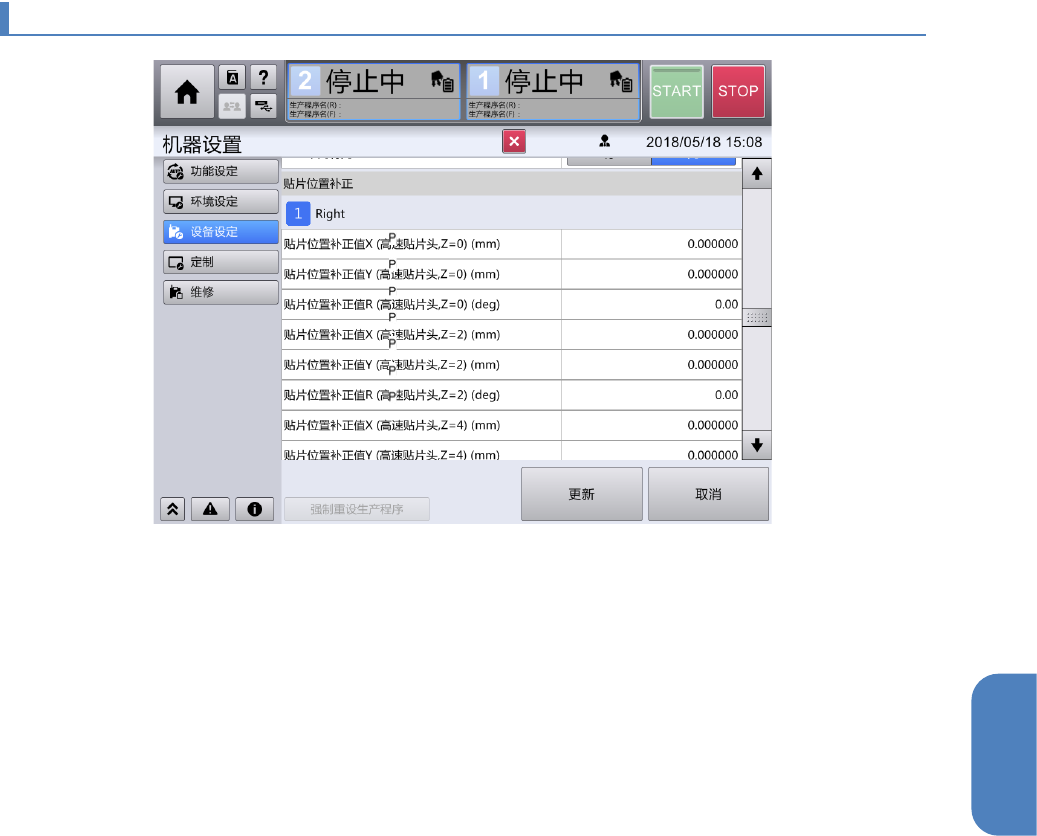

4-17-48. 贴片位置补正 (高速贴片头)
贴片位置补正值 X (mm)
贴片位置补正值 Y (mm)
贴片位置补正值 R (deg)
分别为(高速贴片头,Z=0) (高速贴片头,Z=2) (高速贴片头,Z=4)
高速贴片头(P16/P16S)的贴片位置 X、Y、R 有整体移动的倾向时，在补正方向输入偏移量，提高贴
片精度。(仅服务人员可以变更)
高速贴片头的贴片精度，根据 Z 轴的高度设定为 Z= 0 / 2 / 4 (mm)3 个阶段，所以应对各个 Z 高度分别
进行设定。
分单元进行设定。
X、Y 的有效位数为小数点后 6 位。(范围为 -1.000000～1.000000。初始设定：0.000000)
R 的有效位数为小数点后 2 位。(范围为 -15.00～15.00。初始设定：0.00)。
（注意）通过校准补正贴片精度时，请对补正值复位后再进行补正。
第 4 章 操作篇
4-17. 机器设置
502

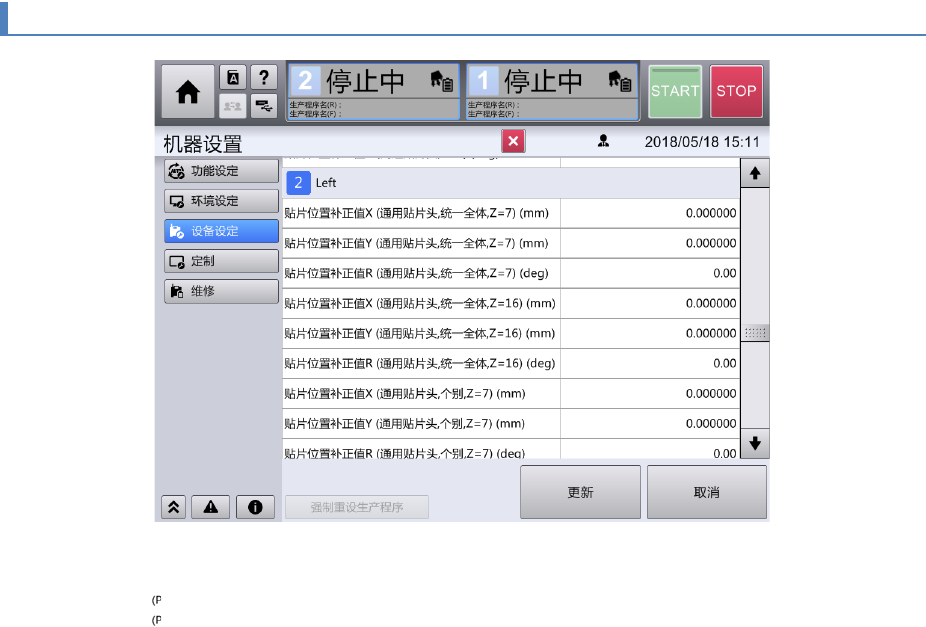

4-17-49. 贴片位置补正 (通用贴片头
)
贴片位置补正值 X (mm)
贴片位置补正值 Y (mm)
贴片位置补正值 R (deg)
分别为(P8,统一,Z=7) (P8,统一,Z=16) (P8,个别,Z=7) (P8,个别,Z=16) (P8,高精度,Z=7) (P8,高精
度,Z=16)
通用贴片头(P8)的贴片位置 X、Y、R 有整体移动的倾向时，应在补正方向输入偏移量，提高贴片精度。
(仅服务人员可以变更)
通用贴片头的元件贴片精度，根据 Z 轴的高度设定为 Z= 7 / 16 (mm)2 个阶段，所以应对各个 Z 高度
分别进行设定。
根据元件的识别方法，对「统一识别」「个别识别」「高精度模式」分别进行设定。
分单元进行设定。
X,Y 的有效位数为小数点后 6 位。(范围为 -1.000000～1.000000。初始设定：0.000000)。
R 的有效位数为小数点后 2 位。(范围为 -15.00～15.00。初始设定：0.00)。
（注意）通过校准重新补正贴片精度时，请对补正值复位后再进行补正。
