第 2 章 系统概要 2- 5. 印刷基板设 计基准 25 2 ■单通道传送时（长尺寸基板 模式 ） 项目 规格 可使用基板尺寸 无基板停止器 最小： 50 mm × 50 mm 最大： 510mm × 450mm 基板停止器 (1) (61mm 位置 ) ＊只限于 RX -7 最小： 50 mm × 50 mm 最大： 510mm × 450mm 基板停止器 (2) (118mm 位置 ) ＊只限于 RX -7 最小： 50 mm ×…
第
2
章
系统概要
2-5. 印刷基板设计基准
24
双通道传送时（长尺寸基板模式）
项目
规格
可使用基板尺寸
无基板停止器
最小：
50mm × 50mm
最大：
510mm × 250mm
基板停止器
(1)
(61mm 位置)
＊只限于
RX-7
最小：
50mm × 50mm
最大：510mm × 250mm
基板停止器
(2)
(118mm 位置)
＊只限于
RX-7
最小：
50mm × 50mm
最大：510mm × 250mm
基板停止器
(3)
(175mm
位置
)
最小：
50mm × 50mm
最大：
510mm × 250mm
可贴片基板范围
无基板停止器
X
方向：无限制
Y
方向：基板近前侧
3 mm
～
(
基板宽度
- 3) mm
基板停止器
(1)
(61mm 位置)
＊只限于
RX-7
X
方向：无限制
Y 方向：基板近前侧 3 mm～(基板宽度 - 3) mm
基板停止器
(2)
(118mm 位置)
＊只限于
RX-7
X
方向：无限制
Y 方向：基板近前侧 3 mm～(基板宽度 - 3) mm
基板停止器
(3)
(175mm
位置
)
X
方向：无限制
Y
方向：基板近前侧
3 mm
～
(
基板宽度
- 3) mm
基板厚度
0.3mm
～
6.0mm
第
2
章
系统概要
2-5. 印刷基板设计基准
25
2
■单通道传送时（长尺寸基板模式）
项目
规格
可使用基板尺寸
无基板停止器
最小：
50mm × 50mm
最大：
510mm × 450mm
基板停止器
(1)
(61mm 位置)
＊只限于
RX-7
最小：
50mm × 50mm
最大：510mm × 450mm
基板停止器
(2)
(118mm 位置)
＊只限于
RX-7
最小：
50mm × 50mm
最大：510mm × 450mm
基板停止器
(3)
(175mm
位置
)
最小：
50mm × 50mm
最大：
510mm × 450mm
可贴片基板范围
无基板停止器
X
方向：无限制
Y
方向：基板近前侧
3 mm
～
(
基板宽度
- 3) mm
基板停止器
(1)
(61mm 位置)
＊只限于
RX-7
X
方向：无限制
Y 方向：基板近前侧 3 mm～(基板宽度 - 3) mm
基板停止器
(2)
(118mm 位置)
＊只限于
RX-7
X
方向：无限制
Y 方向：基板近前侧 3 mm～(基板宽度 - 3) mm
基板停止器
(3)
(175mm
位置
)
X
方向：无限制
Y
方向：基板近前侧
3 mm
～
(
基板宽度
- 3) mm
基板厚度
0.3mm
～
6.0mm
第
2
章
系统概要
2-5.
印刷基板设计基准
26
注意
•
在通常的基板模式下基板尺寸
X
超过
350mm
时，即使指定了基板停止器
3
，也只对
相对基板传送方向的上游侧的单元使用停止器进行生产。
•
在通常的基板模式下基板尺寸
X
超过
350mm
时，贴片步骤
(
或电路
)
对应的
BOC/
领域
标记、坏板标记应在元件贴片单元的贴片范围内。
•
在通常的基板模式下基板尺寸
X
超过
350mm
时，全局坏板标记应在上游单元的贴片
范围内。
•
长尺寸基板模式，只限处于基板传送方向下游侧的单元使用基板停止器进行生产。
•
为长尺寸基板模式时，贴片步骤
(
或电路
)
对应的
BOC/
领域标记应在元件贴片单元的贴
片范围内。
•
为长尺寸基板模式时，贴片步骤
(
或电路
)
对应的坏板标记应在元件贴片单元的贴片范
围内，或者在上游单元的贴片范围内。
•
为长尺寸基板模式时，全局坏板标记应在上游单元的贴片范围内。

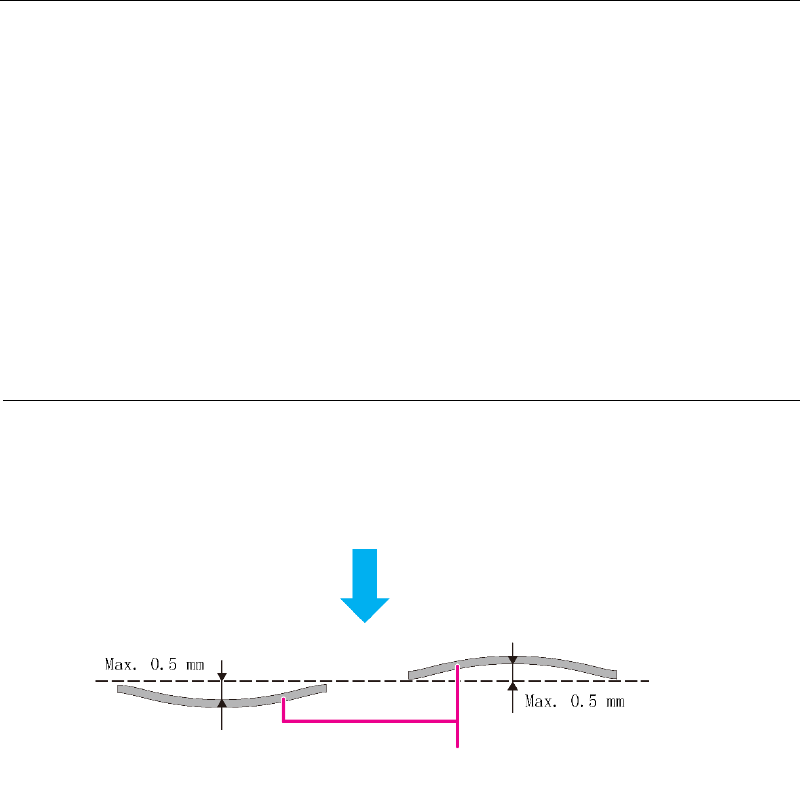

基板容许弯曲精度
如下图所示，印刷基板的容许弯曲，从贴片方向看，上下均为最大
0.5 mm
。
元件贴片方向
基板
