第 4 章 操作篇
4-18. 识别镀锡印刷补偿贴片位置功能（选购项）
523
4
4-18-3. 机器设置
使用识别焊锡印刷补偿贴片位置功能时，安装（有偿）选购项后，需要在机器设置中使功能有效化。
本节对有关识别焊锡印刷补偿贴片位置功能的 ON/OFF 设定，以及其他在本功能中使用的参数进行说
明。
安装识别焊锡印刷补偿贴片位置功能选购项后，会在［顶部菜单］-［机器设置］ - ［功能设定］画面，
以及[设备设定]画面中显示[识别焊锡印刷补偿贴片位置] 的设定项目。
[
功能设定] 画面
[
设备设定] 画面
第 4 章 操作篇
4-18. 识别镀锡印刷补偿贴片位置功能（选购项）
524
设定识别焊锡印刷补偿贴片位置功能的使用/不使用
使用识别焊锡贴片位置功能时，要将[识别焊锡印刷补偿贴片位置]设定为 ON。如果设定为 OFF，即使
在生产程序中设定了焊锡标记的信息，也不会进行焊锡标记的识别，而是以焊锡标记的基准 BOC 中指
定的 BOC 标记进行贴片位置补偿。
※本设定在基板生产过程中不能变更。
检测区域界限
可设定焊锡检测区域的界限。若需要比位置偏移检查阈值计算的范围扩大检测范围时，应在 0～0.200
(mm)的范围内设定[检测区域界限]。初始值为 0mm。焊锡识别将按照位置偏移检查阈值与[检测区域界
限] 的范围执行。
注意
输入
[
检测区域界限
]
后，检测范围会扩大，但位置偏移检查的判定值不会变化。扩大检测范围
后，有时会误检测出识别对象以外的焊锡等，识别可能变得不稳定。

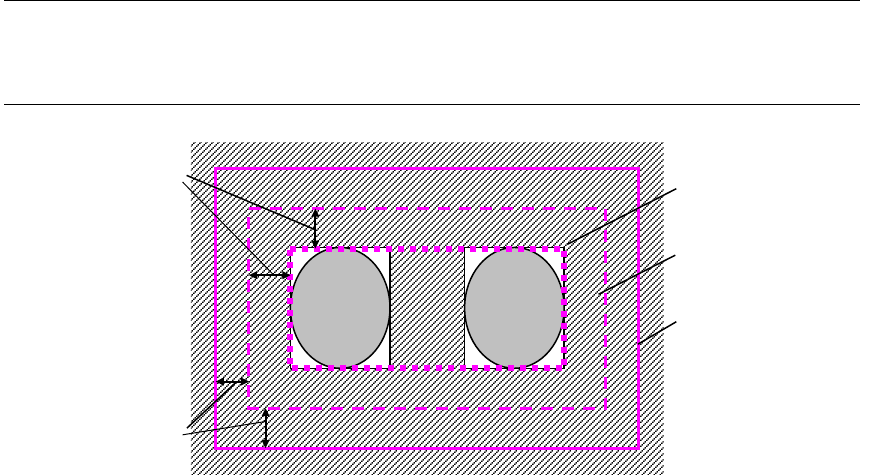

默认检出区域
焊锡外形
检出区域
位置偏移检查阈值
检出范围界线
第 4 章 操作篇
4-18. 识别镀锡印刷补偿贴片位置功能（选购项）
525
4
设置初始参数
作为焊锡标记的识别参数的初始值，可对以下示教用参数的初始值进行变更。触摸[默认]按钮后，可将
以下各参数恢复为工厂出货时的初始值。
本设定值将作为编辑生产程序中焊锡标记注册时的初始值。
[照明图案] 的项目，要使用照明图案专用的软键盘进行编辑。有关 OCC 摄像机的同轴照明、斜照明，
要在 0～8 的范围内，分别对蓝色照明及红色照明的照明级别进行调整。识别焊锡时相关的照明要使用
闪烁照明。不能将所有照明级别设定为 0。
名称
值有效范围
初始值
2
值化阈值
0
～
255
80
位置偏移检查阈值
(mm)
0.000
～
0.500 (mm)
0.100 (mm)
面积检查阈值
(%)
0
～
100 (%)
50 (%)
照明图案
10001
～
18888
10016
对比度图案
0
～
9
0
设定忽略焊锡识别错误
将[贴片时忽略焊锡识别错误]设定 ON 后，在 1 组的焊锡标记识别中，即使发生了 1 处标记识别错误，
也会按照该焊锡标记的基准 BOC 中指定的 BOC 标记进行贴片位置补正，不会由于标记识别错误停止
生产，可继续贴片动作 (不进行位置停止)。
※本设定在基板生产过程中不能变更。
注意
仅限用户级别为
[SERVICE]
时，才能进行
[
贴片时忽略焊锡识别错误
]
的变更。
仅在生产中本
[
贴片时忽略焊锡识别错误
]
功能有效。在元件贴片确认功能等手动操作中，与本
设定无关进行错误判定，识别出错误时即停止。
