第 4 章 操作篇
4-18. 识别镀锡印刷补偿贴片位置功能（选购项）
531
4
(1) 基板尺寸的设定
在[编辑生产程序] – [基板数据] 画面中，进行基板外形尺寸 X、Y 及基板厚度的设定。
注意
如果基板尺寸没有正确输入，坐标示教的结果不会被正确设定。
(2) 机器情报的确认
在[编辑生产程序] – [机器情报] 画面中，确认要进行示教的机器的机器情报已被正确设定。需要正确
设置贴片头类型、机台号码、VCS 装置、基板停止位置、长尺寸基板模式。
第 4 章 操作篇
4-18. 识别镀锡印刷补偿贴片位置功能（选购项）
532
(3) 选择要设置基板的站点
在[编辑生产程序] – [贴片数据] 画面、[编辑生产程序] – [BOC/领域标记] 画面、[编辑生产程序] – [坏
板标记] 画面中，会显示画面右上部的共通面板中的 [选择站点] 按钮，在其下部会显示当前选择的站
点位置（左起为装置编号[1]/[2]、通道编号[F]/[R]）。
触摸[选择站点] 按钮，即显示[选择站点] 对话框，可对要进行示教的基板所放置的站点位置（装置、
通道）进行变更。
在[选择站点] 对话框中，使用选择按钮选择站点位置（装置编号[1]/[2]、以及通道编号[F]/[R]），触
摸[确定] 按钮，站点即确定，共通面板的显示会切换。

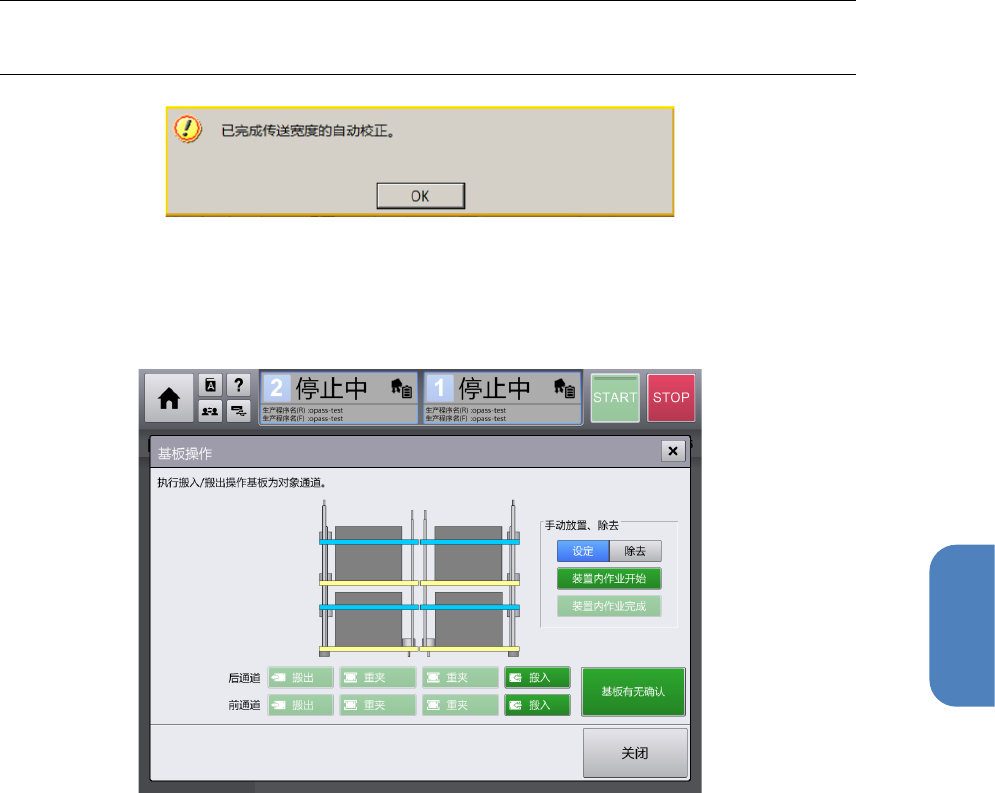

使用[所有通道宽度调整] 按钮，以及[基板操作] 按钮，可进行后述的传送通道的操作。
注意
装置处于基板生产过程中的状态下，
[
选择站点
]
按钮无法操作。
