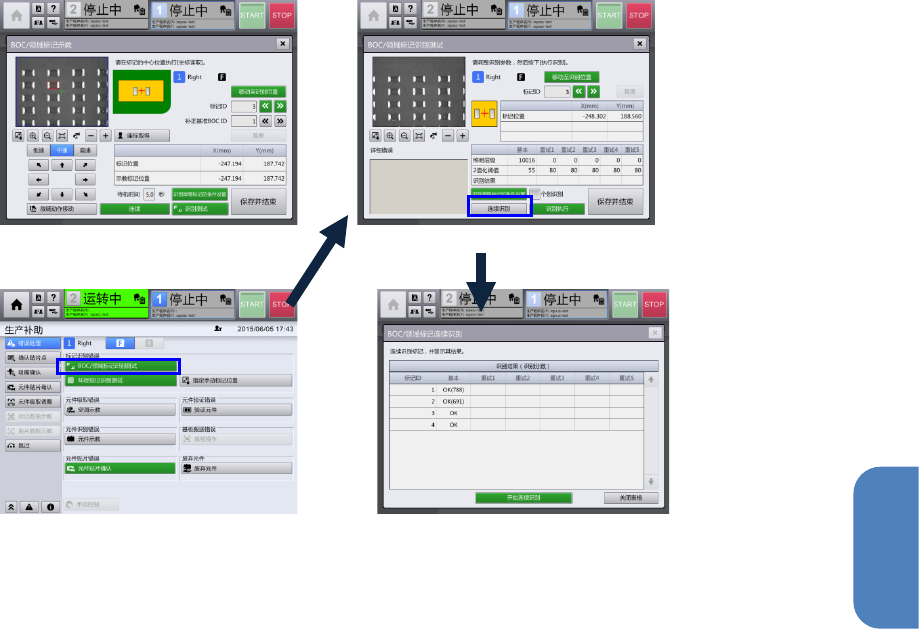

第 4 章 操作篇 4- 18. 识别镀锡印刷补偿贴片位置功 能（选购项） 535 4 (7) 示教 BOC/ 领域标记 的参数 触摸 [BOC/ 领域 标记示教 ] 对话框的 [ 识别 测试 ] 按钮 ，即显示 [BO C/ 领域标记识别测试 ] 对话 框。在 [BOC/ 领域 标记 识别 测试 ] 对话 框中，可对 BOC/ 领域 标记、以及焊锡标记的 识别 参数进行 调整 ，可 进行 标记识别 测试 、 连续 识别测试。 有关 […
第 4 章 操作篇
4-18. 识别镀锡印刷补偿贴片位置功能（选购项）
534
(6) 示教 BOC/领域/焊锡标记识别位置
从[编辑生产程序] – [BOC/领域标记] 画面触摸标记信息中要进行示教的标记的 [T] 按钮，即显示
[BOC/领域标记示教] 对话框。触摸[S]按钮，即显示 [焊锡识别的条件设置] 对话框。
关于[BOC/领域标记示教] 对话框请参见「4-15-3. 标记数据示教」。

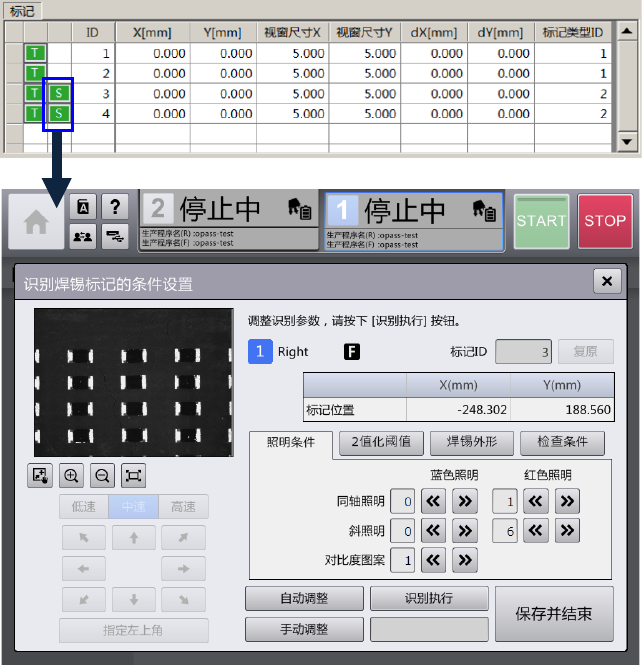

在[BOC/领域标记示教] 对话框中，如果进行示教的标记的类型为「焊锡」， [焊锡识别的条件设置]
按钮将变为有效。触摸 [焊锡识别的条件设置] 按钮即显示 [焊锡识别的条件设置] 对话框。有关[焊锡
识别的条件设置] 对话框将在后面进行说明。
注意
触摸
[T]
按钮显示
[BOC/
领域标记示教
]
对话框时，系统将会自动选出用于补正
BOC
标记位置
的作为基准的
BOC
标记，进行标记位置的识别。如果该作为基准的
BOC
标记的位置识别失
败，则会显示
[
警报
]
画面。显示
[
警报
]
画面时，请按
RESET
按钮解除警报，并确定是将基准
的
BOC ID
的值变更为可识别的
BOC ID
，或指定为
”0”
，开始最初的
BOC
标记位置示教。

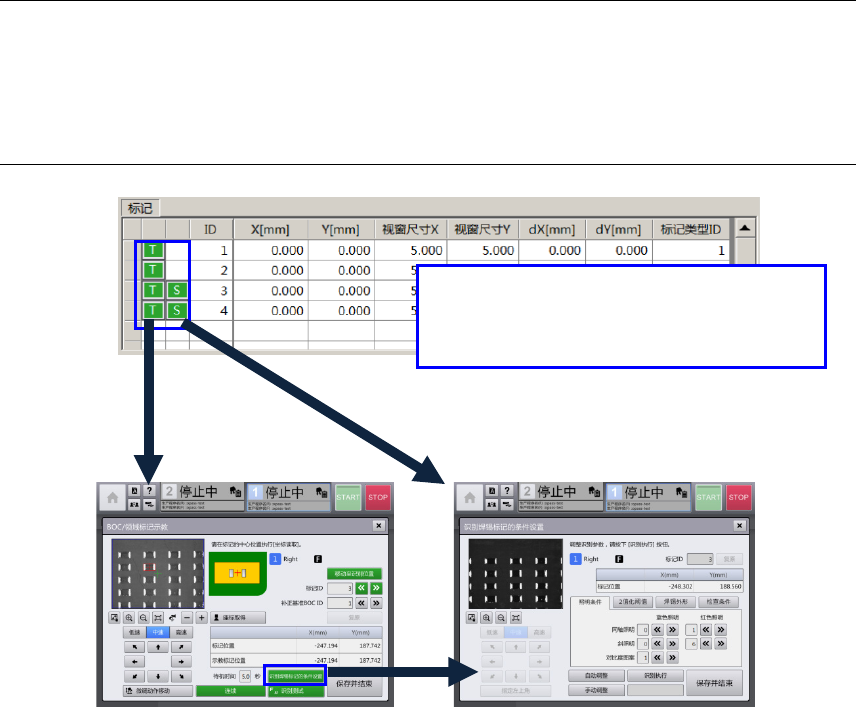

[BOC/领域标记] 画面
[BOC/领域标记示教] 对话框 [焊锡识别的条件设置] 对话框
由于要显示
T
、
S
按钮，
需按照必要的贴片数量制作空白数据。
仅焊锡标记才显示 S 按钮。
