第 4 章 操作篇 4- 18. 识别镀锡印刷补偿贴片位置功 能（选购项） 539 4 (11) 对 示教 结果 进行覆盖保 存 为了将 示教 结果保存到生产 程序 中，要触摸 [ 储存文件 ] 按钮 进行保存。（但如果正在 对已 安排 的生 产中的 生产 程序进行 编辑 时，由于生产程序 会自动更新，因此无需进行 [ 储存文件 ] 按钮 的操作。）
第 4 章 操作篇
4-18. 识别镀锡印刷补偿贴片位置功能（选购项）
538

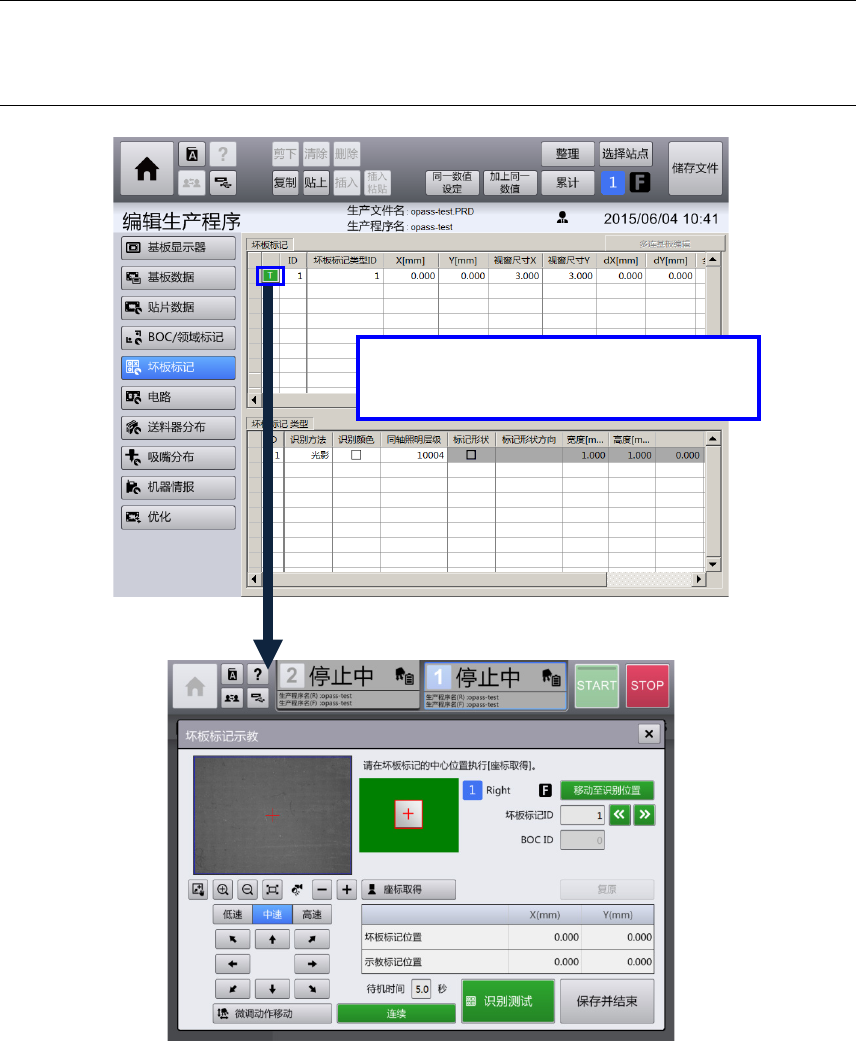

(10) 示教坏板标记位置
从[编辑生产程序] – [坏板标记] 画面触摸要进行坏板标记识别位置示教的坏板标记的 [T] 按钮，即显
示[坏板标记示教] 对话框。
关于[坏板标记示教] 对话框请参见「4-15-3. 标记数据示教」。
注意
触摸
[T]
按钮显示
[
坏板标记示教
]
对话框后，将对用于
BOC
标记位置补正的坏板标记信息的
[BOC ID]
中指定的
BOC
标记进行识别。如果
[BOC ID]
的值为
0
，则不会进行补正动作。
[坏板标记] 画面
[坏板标记示教] 对话框
由于要显示[T] 按钮，因此要按照必要的
坏板标记数量制作空白数据。
第 4 章 操作篇
4-18. 识别镀锡印刷补偿贴片位置功能（选购项）
539
4

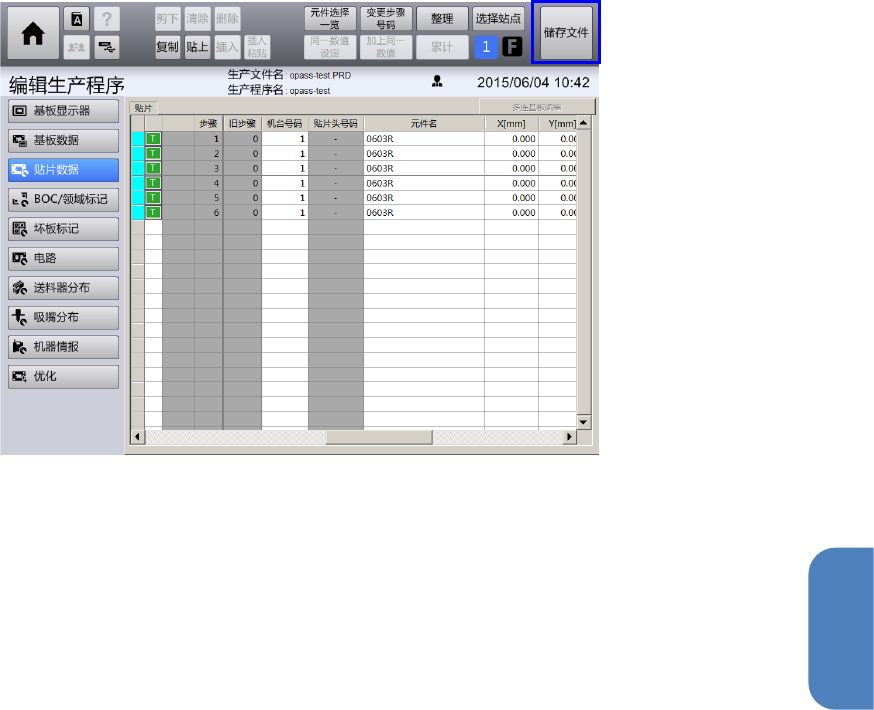

(11) 对示教结果进行覆盖保存
为了将示教结果保存到生产程序中，要触摸 [储存文件] 按钮进行保存。（但如果正在对已安排的生
产中的生产程序进行编辑时，由于生产程序会自动更新，因此无需进行 [储存文件] 按钮的操作。）
第 4 章 操作篇
4-18. 识别镀锡印刷补偿贴片位置功能（选购项）
540
(12) 示教完成
完成示教后，在相应必要的 [编辑生产程序] - [最优化] 画面中实施生产程序的优化。之后再次触摸
[储存文件] 按钮进行保存。然后，触摸画面左上部的 [Home] 按钮返回 [顶部菜单] 画面。
这时，如果生产程序尚未被保存，将显示以下的警告提示信息。
由于触摸[否] 按钮即会返回 [编辑生产程序] 画面显示，因此请使用 [储存文件] 按钮保存编辑中数据。
触摸[是] 按钮则显示 [顶部菜单] 画面。
注意
在生产程序尚未保存的状态下，通过
[
顶部菜单
] – [
安排
] – [
支援准备
]
画面进行生产程序的切
换时，编辑过程中的中间数据将被自动删除。
这时，如果装置内还有基板残留，有时会显示以下的警告提示信息。（但如果正在对已安排完的生
产程序进行编辑时，则不会显示，可直接返回生产工程。）
触摸[是] 按钮，显示 [基板操作] 对话框，可进行基板的取出。
触摸[否] 按钮，则强制显示 [顶部菜单] 画面。如果要将基板取出，需再次返回 [编辑生产程序] 画面，
使用 [选择站点] 按钮显示 [选择站点] 对话框，使用[基板操作] 按钮显示基板操作对话框拆卸基板。
也可在[顶部菜单] - [手动控制] – [传送控制] 画面中，操作基板的夹紧或操作支撑台，手动进行基板
拆卸。
