第 4 章 操作篇
4-18. 识别镀锡印刷补偿贴片位置功能（选购项）
552
(1) 指定焊锡位置（蓝框为测量位置）
(2)
指定基板（蓝框为测量位置）
(3)
指定垫片(焊盘 Pad)（蓝框为测量位置）
Tips
在执行调整参数过程中触摸
[STOP]
按钮时，即中止自动调整。
如果垫片
(
焊盘
Pad)
位置不能设定，可省略垫片
(
焊盘
Pad)
位置，进行参数调整。
焊锡识别确认
在[焊锡识别的条件设置] 对话框中触摸 [识别执行] 按钮时，即按照设定的参数进行焊锡识别。焊锡识
别结果图像将在 OCC 监视器中显示。如果识别不稳定时，请重新设定识别条件。
焊锡标记正常识别完成后，触摸[保存并结束] 按钮，关闭 [焊锡识别的条件设置] 对话框。
如果正在对自动生产中的生产程序进行示教，使用[保存并结束] 按钮，对各种示教画面中所设定的有
关内容，生产程序会自动更新。
如果不是自动生产过程中（安排未实施时），触摸[编辑生产程序] 各画面的共通面板上的 [储存文件]
按钮，通过将编辑结果反映到生产程序中进行确定。
第 4 章 操作篇
4-18. 识别镀锡印刷补偿贴片位置功能（选购项）
553
4
4-18-8. 生产
安排时的警告显示
在［顶部菜单］-［安排］ - ［支援准备］画面中，进行切换到使用焊锡标记的生产程序。如果标记设
定已正确，即会完成正常的生产程序切换。
在未安装识别焊锡印刷补偿贴片位置的（有偿）选购项的装置中，切换到使用焊锡标记的生产程序时，
将显示错误提示信息，切换会失败。
第 4 章 操作篇
4-18. 识别镀锡印刷补偿贴片位置功能（选购项）
554
生产开始时的警告显示

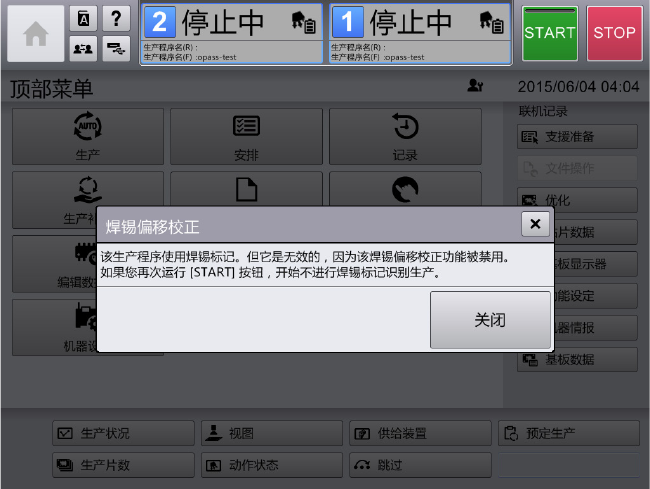

在［顶部菜单］-［机器设置］ - ［功能设定］画面中，在将识别焊锡印刷补偿贴片位置设定为 OFF
的状态下，载入使用焊锡识别的生产程序，按下 [START] 按钮后，在自动生产开始前会显示以下的警
告提示信息。在显示此提示信息的状态下，通过再次按 [START] 按钮，尽管可以强制开始生产，但不
会进行焊锡识别，而是使用与焊锡标记相关的基准 BOC 标记，进行贴片位置补正。
自动生产顺序
焊锡标记识别在焊锡标记基准 BOC 标记的识别后实施。
自动生产的流程主要顺序如下。
(1) 基板搬入
(2) 基板定位
(3) BOC 标记识别（包含基准 BOC 标记）
(4) 焊锡标记识别
(5) 元件贴片
(6) 基板搬出
焊锡标记识别的重试识别
在焊锡标记识别过程中发生了识别错误时，可根据焊锡标记的重试条件(照明级别 1～5、以及 2 值化
阈值 1～5)的设定，进行最多 5 次标记识别重试。
如果照明级别 1～5 的设定值为 0，则不进行重试识别。
※与已有的标记识别重试处理相同。
