RX-7,RX-7R_InstructionManual_Rev18_C - 第65页
第 2 章 系统概要 2- 5. 印刷基板设 计基准 29 2 双通道 传送 规格装置（传送方向 L → R ） 双通道 传送 规格装置（传送方向 R → L ）
第
2
章
系统概要
2-5.
印刷基板设计基准
28
使用
RX-7R

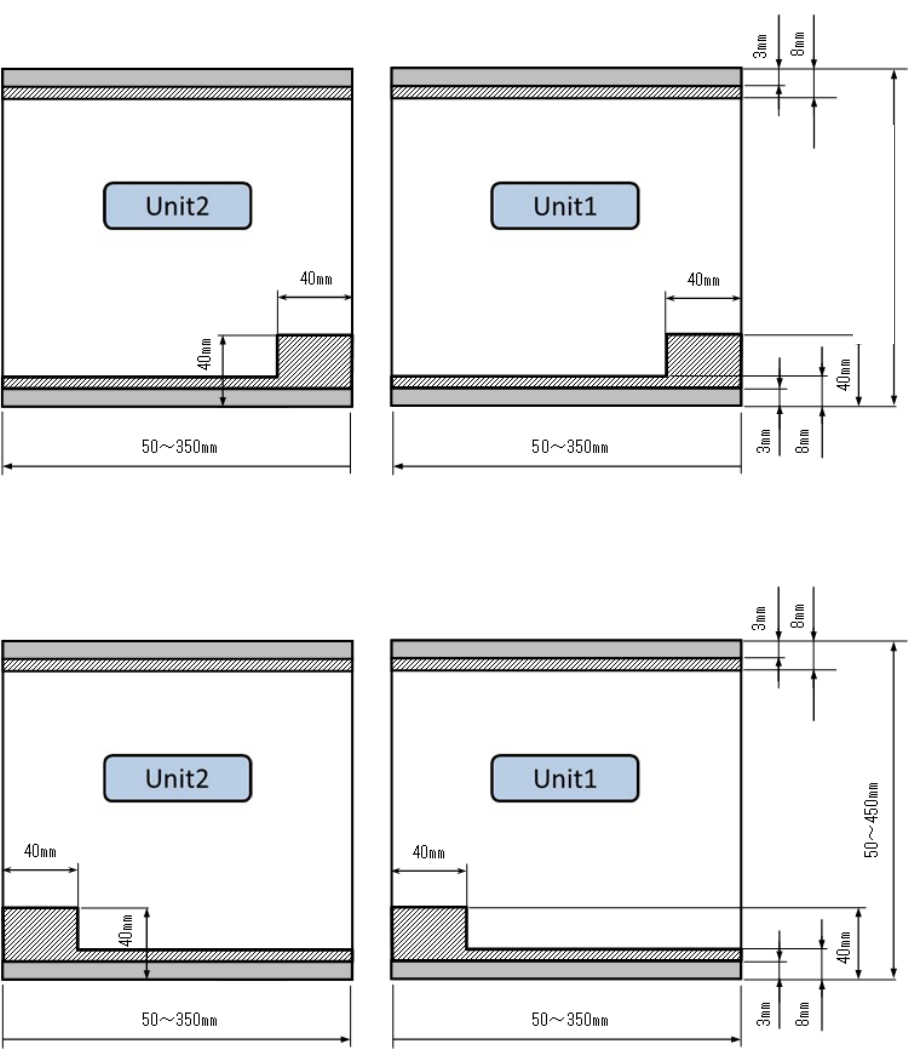

停止器时不能安装支撑销的范围
单通道传送规格装置（传送方向
L
→
R
）
单通道传送规格装置（传送方向
R
→
L
）
单通道规格
：
50
～
450
ｍｍ
第
2
章
系统概要
2-5. 印刷基板设计基准
29
2

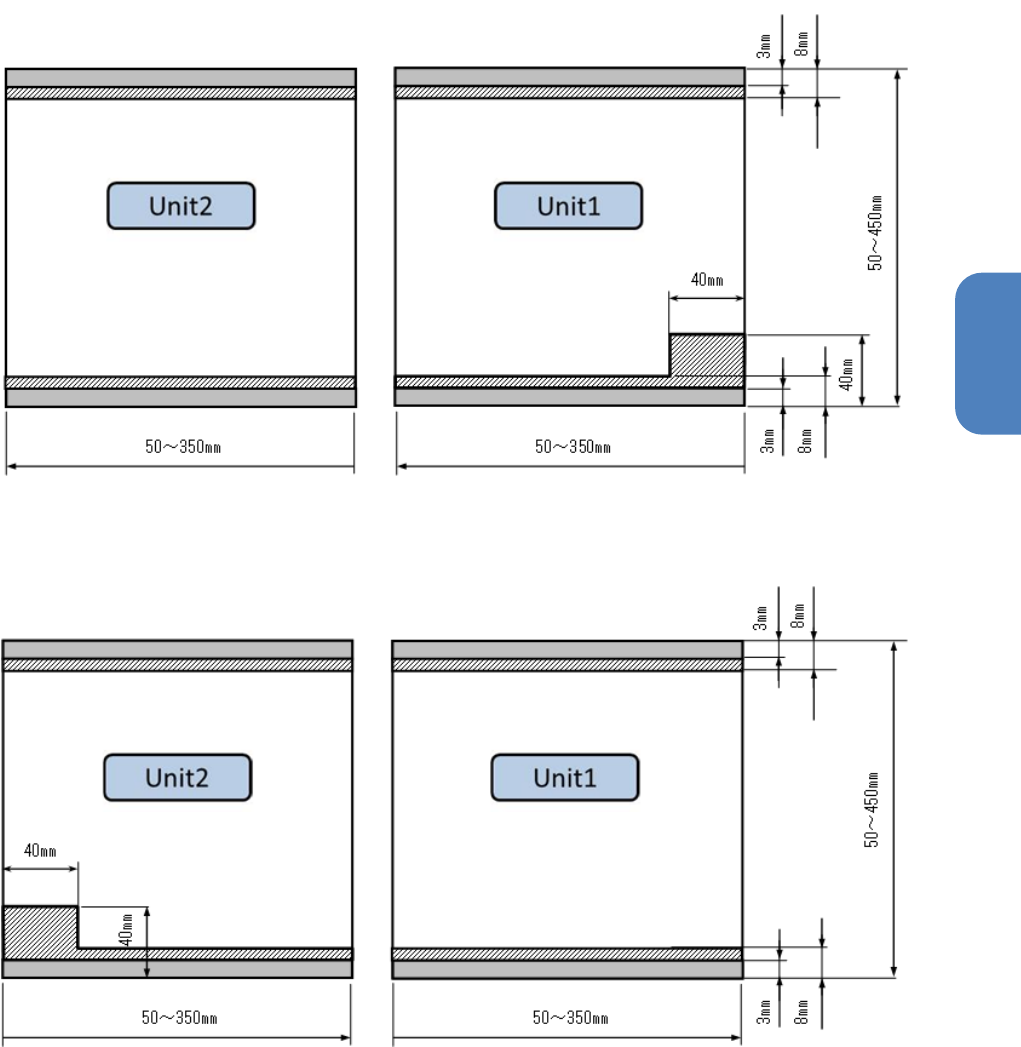

双通道传送规格装置（传送方向 L→R）
双通道传送规格装置（传送方向 R→L）
第
2
章
系统概要
2-5. 印刷基板设计基准
30
2-5-2.

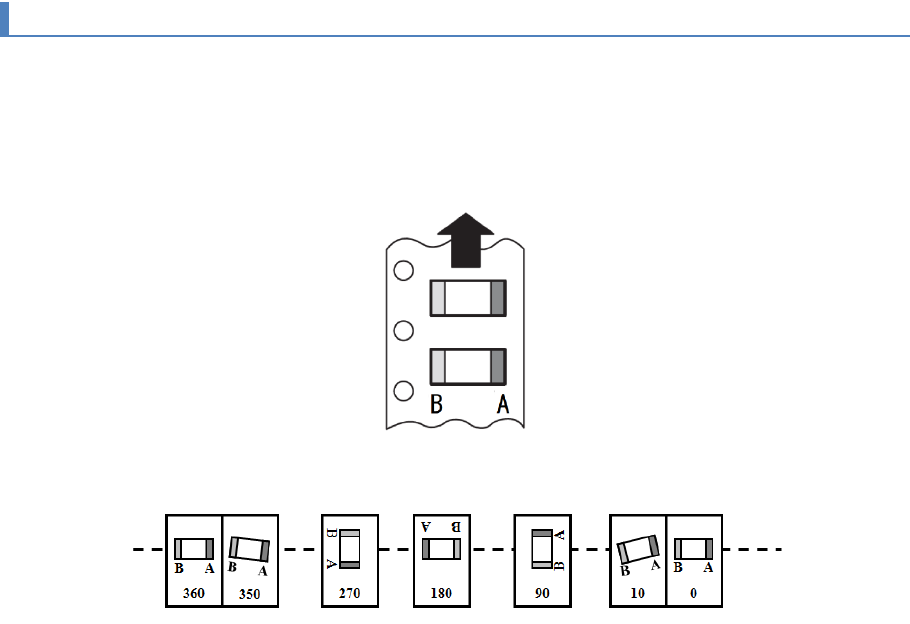

元件贴片姿势
元件的贴片姿势请设定为大于 0°小于 360°。
插图中的 A，B 表示电极位置。
封带状态
大于 0° 小于 360°
